Hydraulisk dragcylinder för gripdorn | Tubutdragning | 7 ton

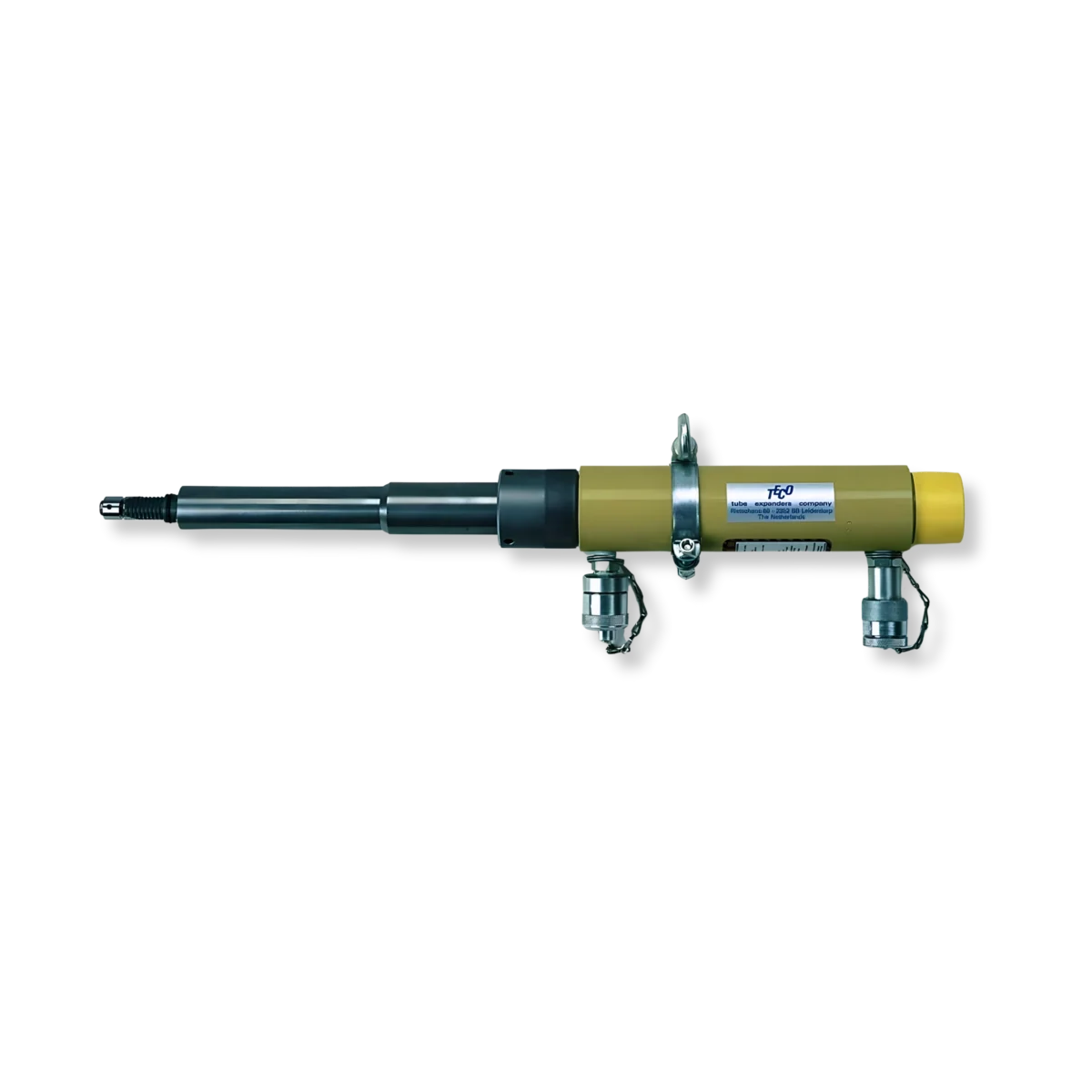

Hydraulisk dragcylinder för gripper-typ tubutdragning

Denna hydrauliska dragcylinder för gripper-typ tubutdragning är en lätt och kompakt lösning för borttagning av tuber vid omtubning av värmeväxlare, pannor och andra tubade konstruktioner. Cylindern är dubbelverkande och konstruerad för kontrollerad dragning tillsammans med gripper-system.

Anpassningsbar för olika tubdimensioner

Två modeller finns med olika dragkapacitet, vilket gör det möjligt att anpassa utrustningen efter rördimension och applikation. Konstruktionen är robust men låg i vikt för enklare hantering vid fältarbete och underhållsstopp.

Systemet används tillsammans med krage, kraghus och gripper-adapter anpassade efter tubdimension och vald cylindermodell.

Modell RD-96-155-SP-7

• Typ: Lätt hydraulisk dubbelverkande cylinder
• Dragkraft: 7 ton vid 700 bar
• Slaglängd: 155 mm
• Cylinderdiameter (O.D.): 65 mm
• Total längd: 600 mm
• Vikt: 9 kg

Modell BRD-166-155-SP-11

• Typ: Lätt hydraulisk dubbelverkande cylinder
• Dragkraft: 11 ton vid 700 bar
• Slaglängd: 155 mm
• Cylinderdiameter (O.D.): 80 mm
• Total längd: 630 mm
• Vikt: 13 kg

Kragrör (Collar Tubing)

Anpassas efter tubens ytterdiameter:

• 15,875 mm O.D. – CTTP-625
• 19,05 mm O.D. – CTTP-750
• 22,225 mm O.D. – CTTP-875
• 25,4 mm O.D. – CTTP-1000
• 28,575 mm O.D. – CTTP-1125
• 31,75 mm O.D. – CTTP-1250
