Superboiler T5 Flange | Flänsfräsmaskin för portabel och exakt flänsbearbetning | 65–400 mm

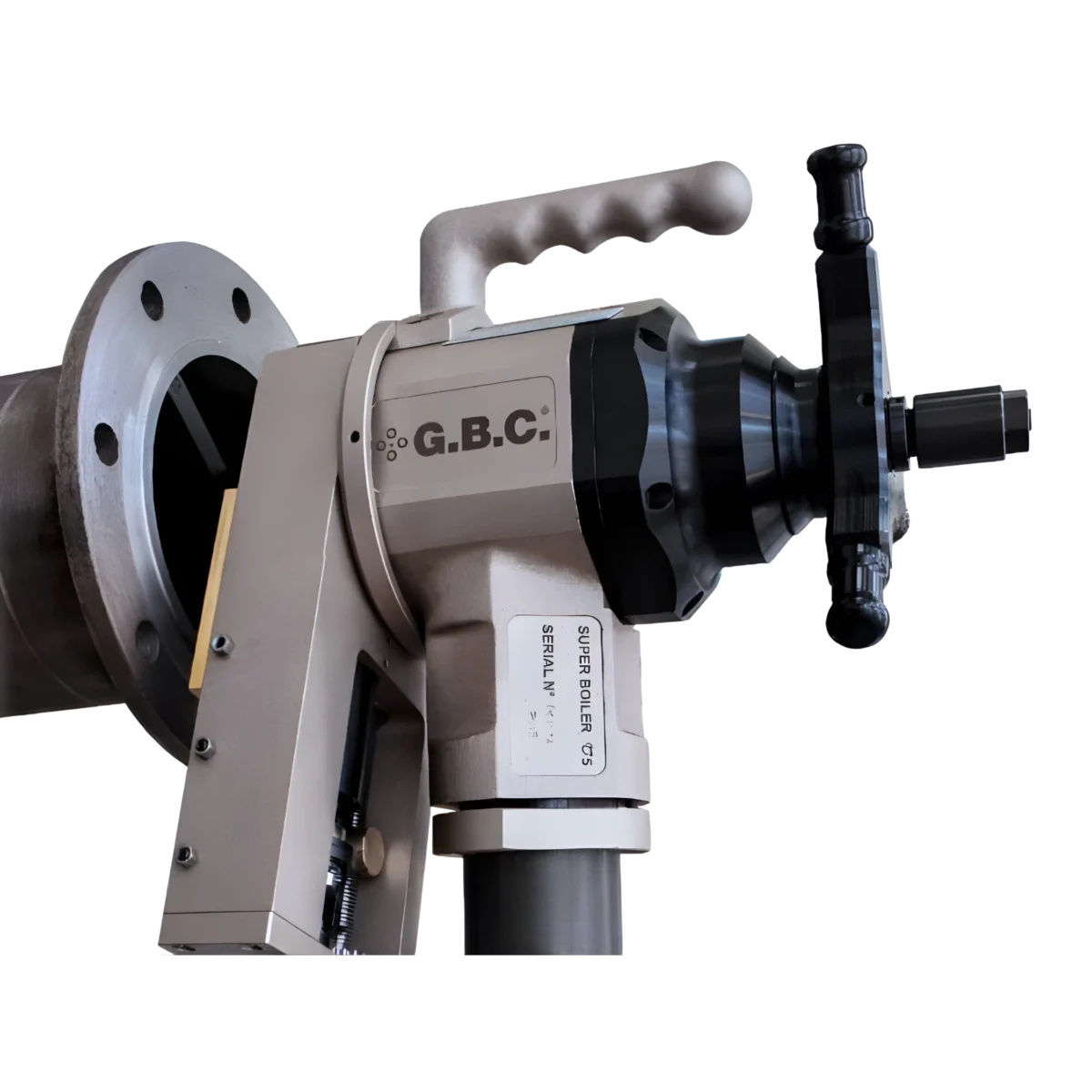

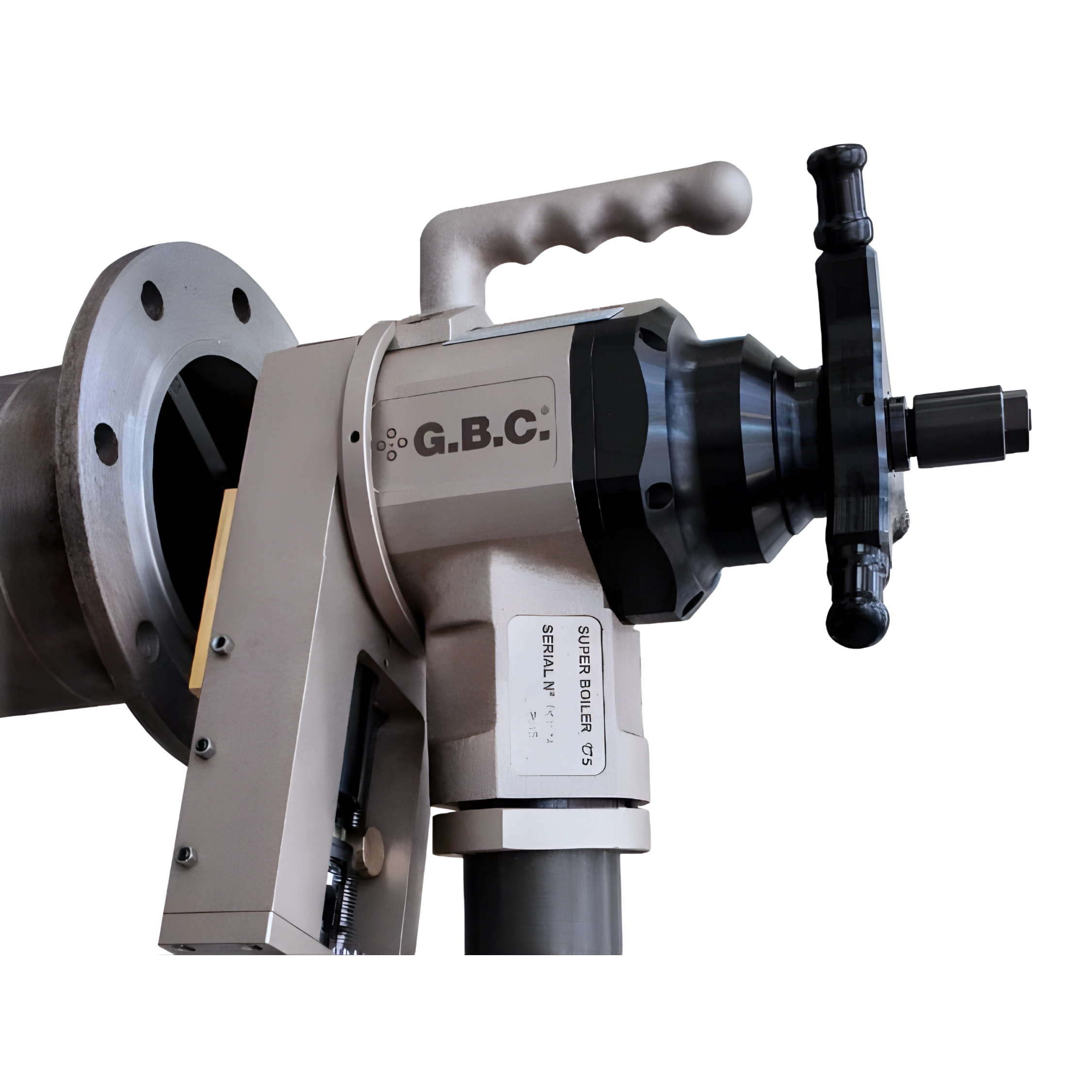

Superboiler T5 Flange flänsfräsmaskin för Ø 65–400 mm

Superboiler T5 Flange från GBC är en portabel flänsfräsmaskin för precisionsbearbetning av flänsar, ventilsäten och RTJ-flänsar Ø 65–400 mm. Maskinen är utvecklad för hög ytfinish och repeterbar noggrannhet vid nybearbetning och renovering.

Den har automatisk matning från ytterdiameter mot centrum och kan skapa flera ytstrukturer: slät yta, lagerfinish samt spiral- och fonografiska spår. Standardsteg för lagerfinish är 0,2 – 0,4 – 0,6 – 0,8 mm.

Mobil flänsbearbetning och flexibel spårprofil

Maskinen är särskilt lämplig för reparation av skadade tätningsytor på mindre flänsar, där packningsspår behöver återställas till korrekt geometri. Mekaniskt variabel stigning gör det möjligt att anpassa spårprofilen efter standarder och applikationskrav.

Superboiler T5 Flange bygger på Superboiler T5 rörfasmaskin, där spindeln ersatts av ett dedikerat flänsbearbetningssläde. Konstruktionen ger en kompakt, robust och lätttransporterad lösning för arbete direkt i anläggningen.

Maskinen används bland annat i:

• hydrauliksystem
• process- och anläggningsindustri
• rörsystem för livsmedel
• medicinska gaser och andra medier med höga krav på täthet och ytfinish.

Bearbetningsområde

• Flänsdiameter: Ø 65–400 mm

Funktioner

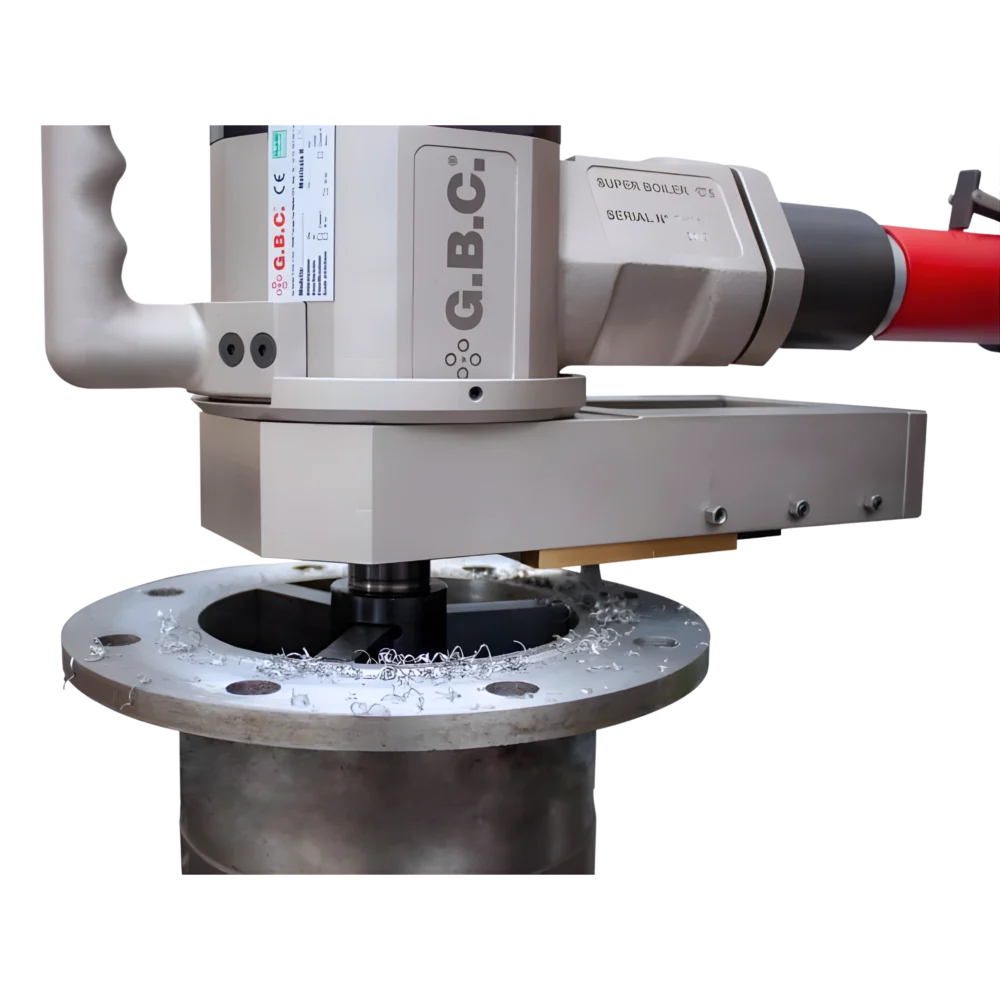

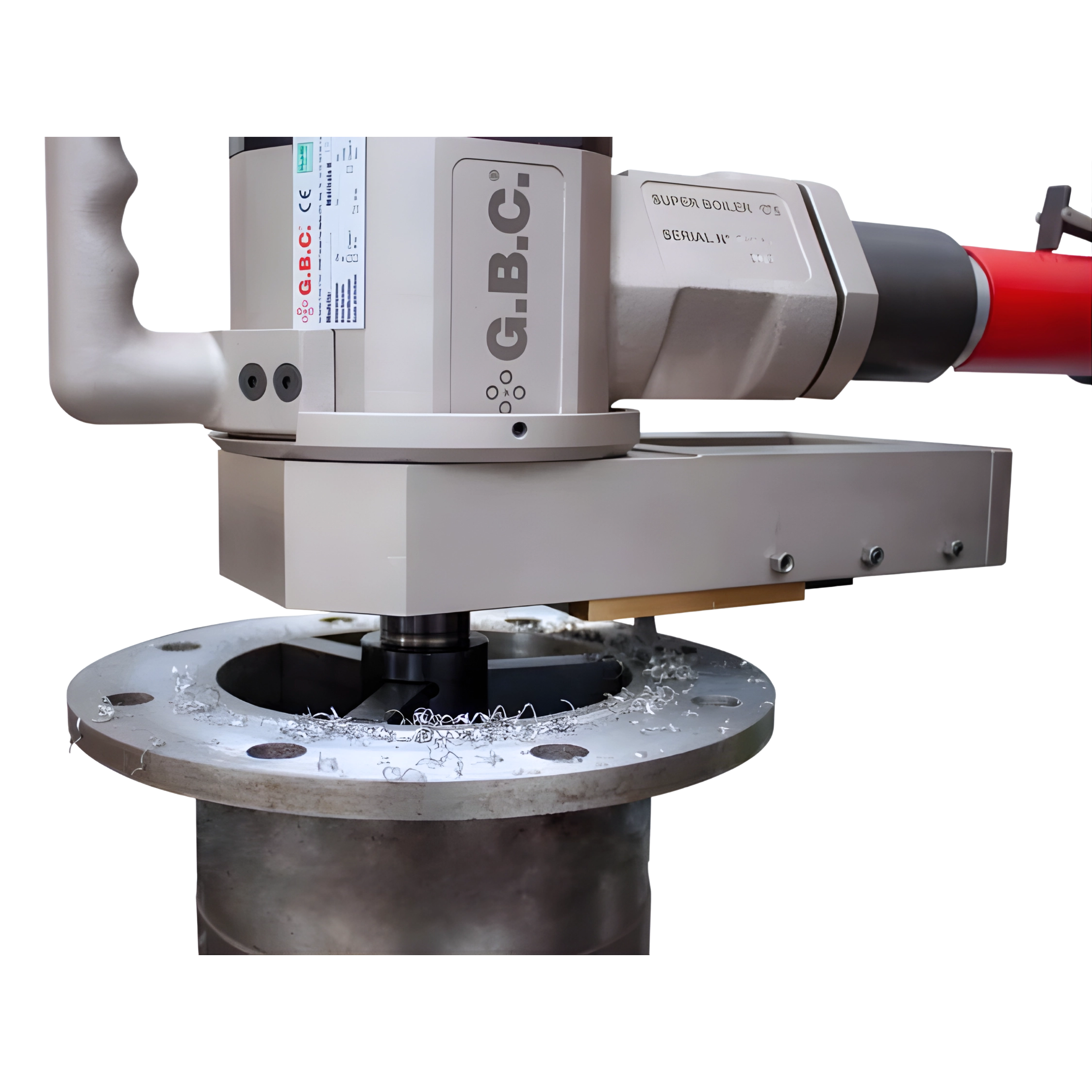

• Planing av flänsar
• Slät ytfinish

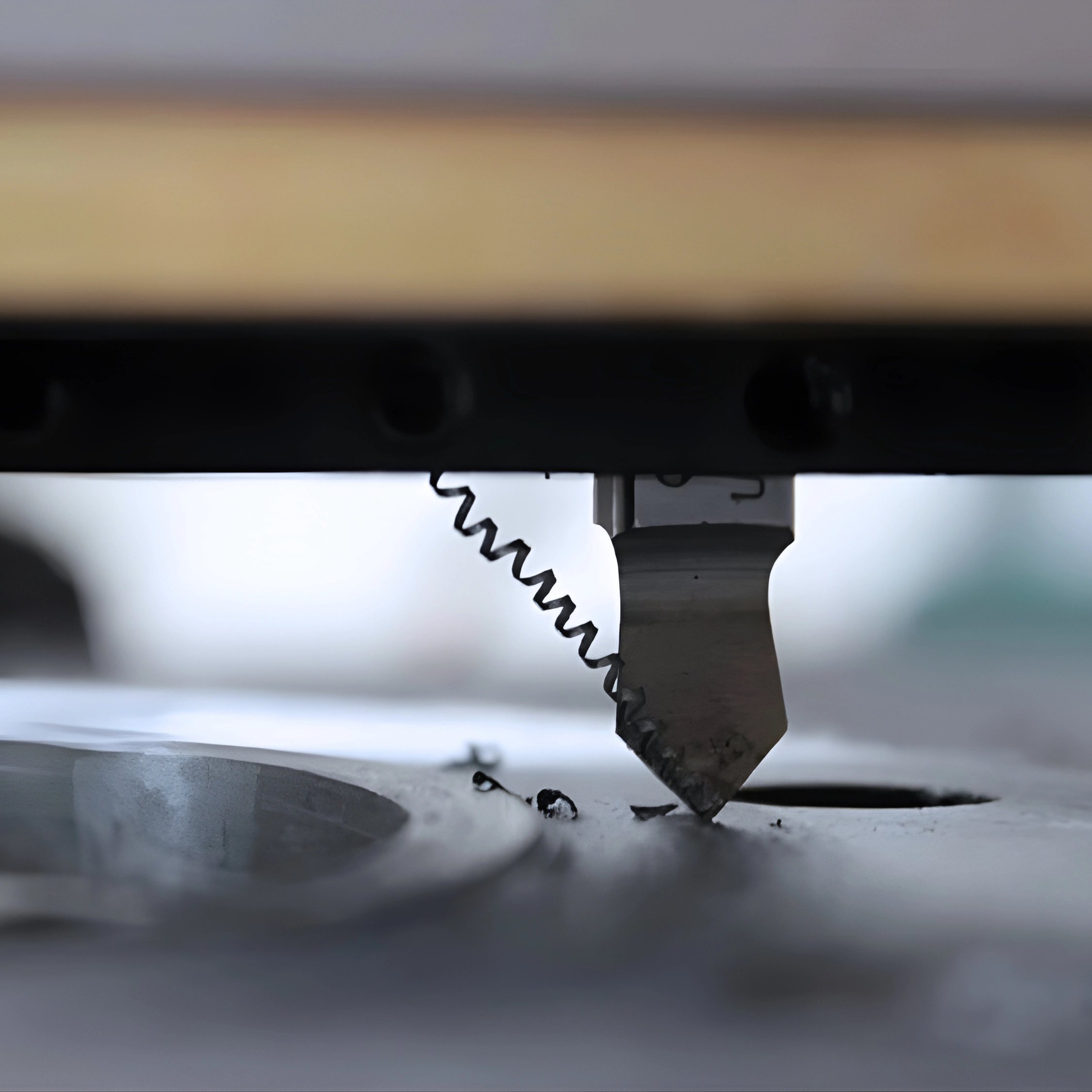

• Spiral- och fonografiska spår
• Bearbetning av ventilsäten
• RTJ-flänsbearbetning
• Packningsspår och tätningsytor

Material

• Kolstål
• Rostfritt stål
• Duplex
• Inconel
• Övriga legeringar

Drift

• Pneumatisk
• Elektrisk
• Hydraulisk

Matning

• Automatisk matning från ytterdiameter inåt
• Mekaniskt variabel stigning

Beroende på konfiguration

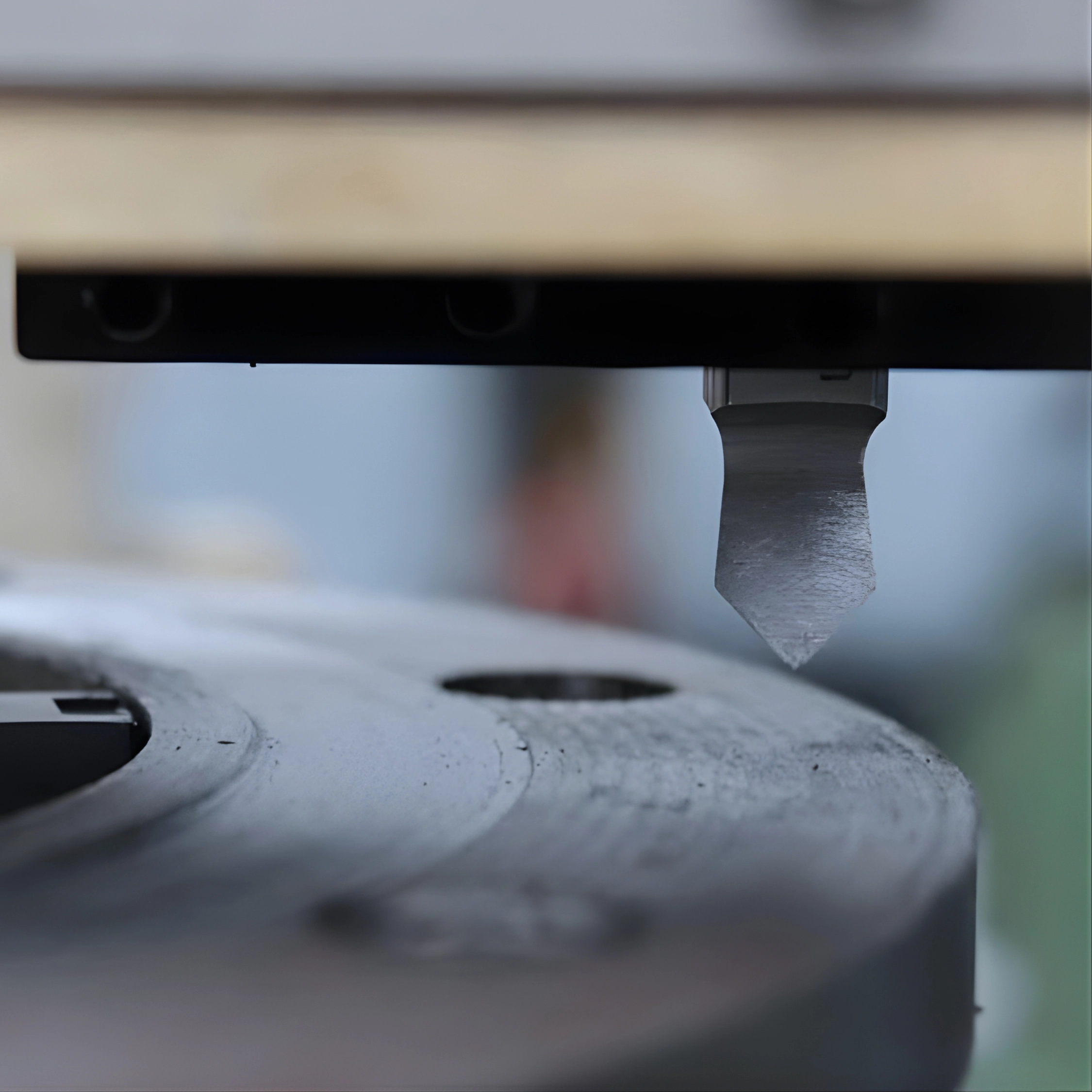

• Cylindriska verktyg för planing
• Verktyg för spiral- och fonografiska spår
• RTJ-verktyg
• Anpassade skär för olika material
• Drivaggregat (pneumatiskt, elektriskt eller hydrauliskt)
