Rörkapningsmaskiner för exakt rörkapning & fogberedning

Rörkapningsmaskiner för exakt kapning och fogberedning

Tubeck erbjuder rörkapningsmaskiner, internationellt benämnda pipe cutting machines, för exakt kapning och fogberedning av allt från tunnväggiga precisionsrör till grova processledningar.

Sortimentet omfattar delbara kap- och fogberedningsmaskiner, så kallade split frame machines eller clamshell cutters, samt orbitalkapar och mekaniska rörkapar. Maskinerna är utvecklade för olika rördimensioner, material, godstjocklekar och installationsmiljöer.

Flera modeller kan kapa och fasa röret i samma arbetsmoment. Dessa benämns internationellt pipe cutting and beveling machines och används för att skapa en bearbetad rörände inför svetsning.

Rörkapning för olika dimensioner och applikationer

Sortimentet innehåller lösningar för både mindre rördimensioner och stora processledningar inom industri, energi, verkstad och installation.

Orbitalkapar används framför allt för tunnväggiga rör och rostfria processrör där ett rakt snitt med liten gradbildning är viktigt. Metoden kallas orbital cutting och innebär att skärverktyget rör sig kontrollerat runt röret. Det ger en jämn rörände med goda förutsättningar för efterföljande fogberedning eller orbitalsvetsning.

Delbara split frame- och clamshell-maskiner används för installerade rör, större dimensioner och krävande bearbetning. Maskinen öppnas och monteras runt rörets utsida, vilket gör det möjligt att kapa röret utan tillgång till en fri rörände.

För snabb kapning vid installation, underhåll och service erbjuder vi även mekaniska rörkapar för mindre och medelstora dimensioner.

Maskiner för kapning och fogberedning

Sortimentet omfattar:

delbara maskiner för installerade rörsystem
maskiner för samtidig kapning och fasning
orbitalkapar för tunnväggiga och rostfria rör
mekaniska rörkapar för installation och service
lösningar för små och stora rördimensioner
stabila fastspänningssystem för hög kapprecision
maskiner för tjockväggiga rör och krävande belastningar
lösningar för bearbetning direkt ute i anläggningen

MCA, FAST, SUPERCUTTER och HYPERCUTTER ingår i kategorin kap- och fogberedningsmaskiner. Pipe 4, Pipe 6 och Pipe 8 är orbitalkapar för exakt kapning av rör och tuber.

Kallkapning direkt på installerade rör

Delbara kapmaskiner arbetar med mekanisk kallkapning, internationellt kallad cold cutting. Metoden kapar materialet utan den värmetillförsel som uppstår vid exempelvis plasmaskärning eller gasskärning.

Beroende på maskin, verktygsuppsättning och applikation kan kallkapning ge följande fördelar:

ingen värmepåverkad zon, Heat-Affected Zone (HAZ)
samtidig kapning och fogberedning
kontrollerad bearbetning av tjockväggiga rör
jämnt och repeterbart resultat
minskat behov av efterföljande slipning
bearbetning av installerade rör utan demontering

Kapning direkt på ett befintligt rörsystem kallas även in-situ pipe cutting eller on-site pipe machining. Det är särskilt användbart vid underhåll, ombyggnad och reparation av processledningar där röret inte enkelt kan transporteras till en verkstad.

Samtidig kapning och fogberedning

Med rätt verktygsuppsättning kan flera kap- och fogmaskiner kapa röret och skapa en svetsfas i samma arbetsmoment. Funktionen kallas ofta simultaneous cutting and beveling.

Den färdiga röränden kan förberedas för efterföljande svetsning genom kontrollerad weld preparation eller weld prep. Detta kan förkorta arbetstiden och minska behovet av en separat bearbetning efter kapningen.

Vilka fogprofiler och bearbetningsmoment som är möjliga beror på maskinmodell, verktyg, material, rördimension och godstjocklek.

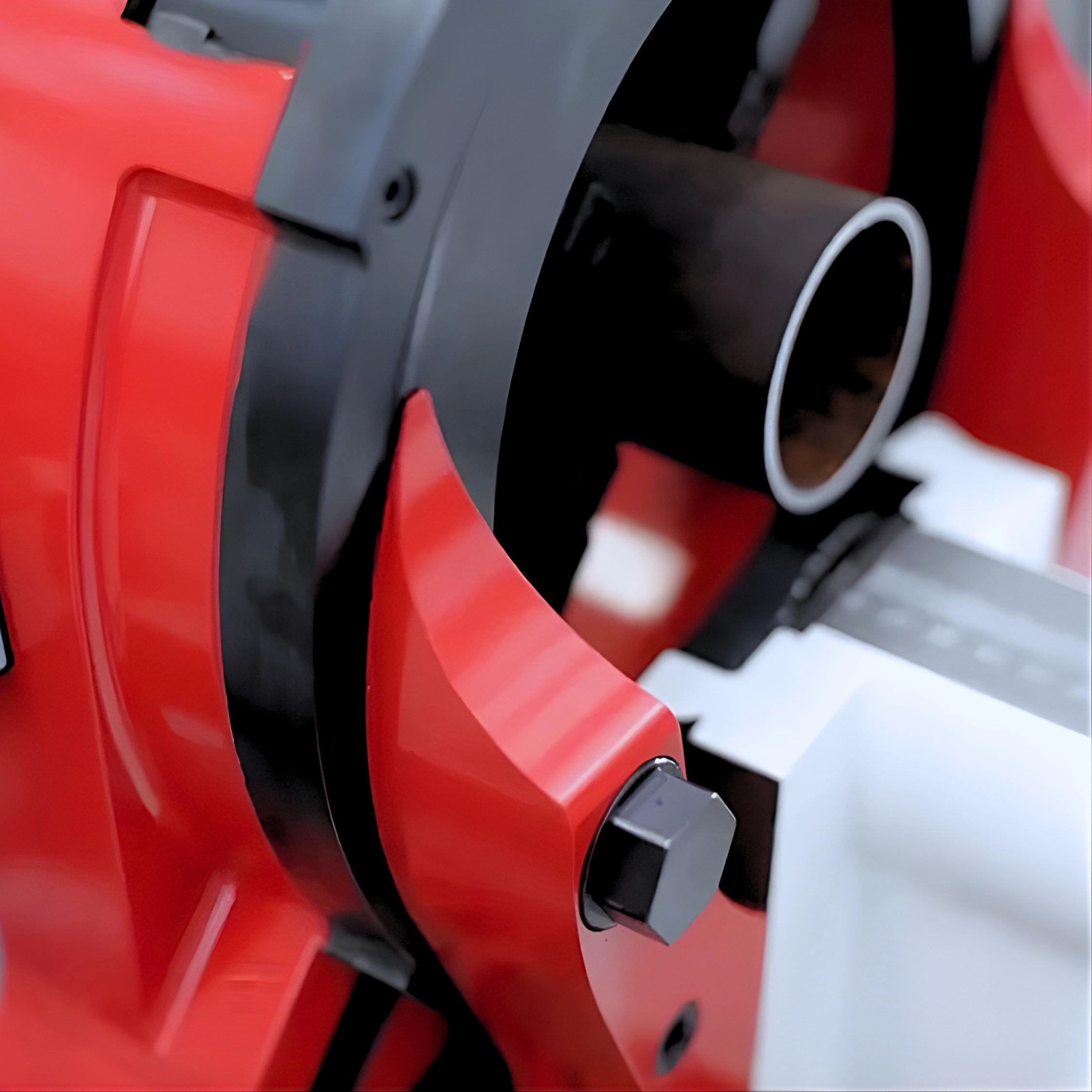

Orbitalkapning av tunnväggiga rör

Vid orbitalkapning spänns röret fast koncentriskt medan kapskivan roterar runt rörets omkrets. Metoden är särskilt lämpad för tunnväggiga precisionsrör och rostfria rör där krav ställs på ett rakt och jämnt snitt.

Orbitalkapning används bland annat vid installation av processrör samt inom livsmedel, läkemedel, energi och annan industri där rörändens kvalitet har stor betydelse för den efterföljande svetsningen.
