Multi Edge 80 | Plåtfasmaskin för flexibel fogberedning | 6-120 mm

Multi Edge 80 är en plåtfasmaskin utvecklad för fogberedning och fasning av plåt i 6–120 mm. Maskinen erbjuder hög flexibilitet genom en steglöst justerbar fasvinkel mellan 0° och 90°, vilket gör den lämplig för flera typer av svetsförberedelser inom tung industri.

Maskinen fräser exakta faser med jämn ytfinish och arbetar självgående på vagn, vilket ger stabil och effektiv bearbetning längs plåtkanten.

Flexibel fasning i flera vinklar

Den breda inställningsmöjligheten gör det möjligt att bearbeta kortsidor, ovansidor och alla faser däremellan. Den steglösa inställningen av fasvinkeln gör att maskinen kan anpassas efter olika foggeometrier och svetskrav.

Det gör Multi Edge 80 till en flexibel lösning för fogberedning i produktion där olika typer av plåtbearbetning förekommer.

Fogberedning med fräskrona för jämn ytfinish

Bearbetningen utförs med en fräskrona med 80 mm diameter, vilket ger en jämn och exakt yta på plåtkanten. Metoden ger en ytfinish som normalt inte kräver någon efterbearbetning, vilket effektiviserar svetsförberedelsen.

Anpassningsbar bearbetning

Både frammatning och varvtal är steglöst justerbara, vilket gör det möjligt att anpassa bearbetningen efter material, plåttjocklek och arbetsmoment. Det ger operatören god kontroll över processen och gör maskinen flexibel i olika produktionsmiljöer.

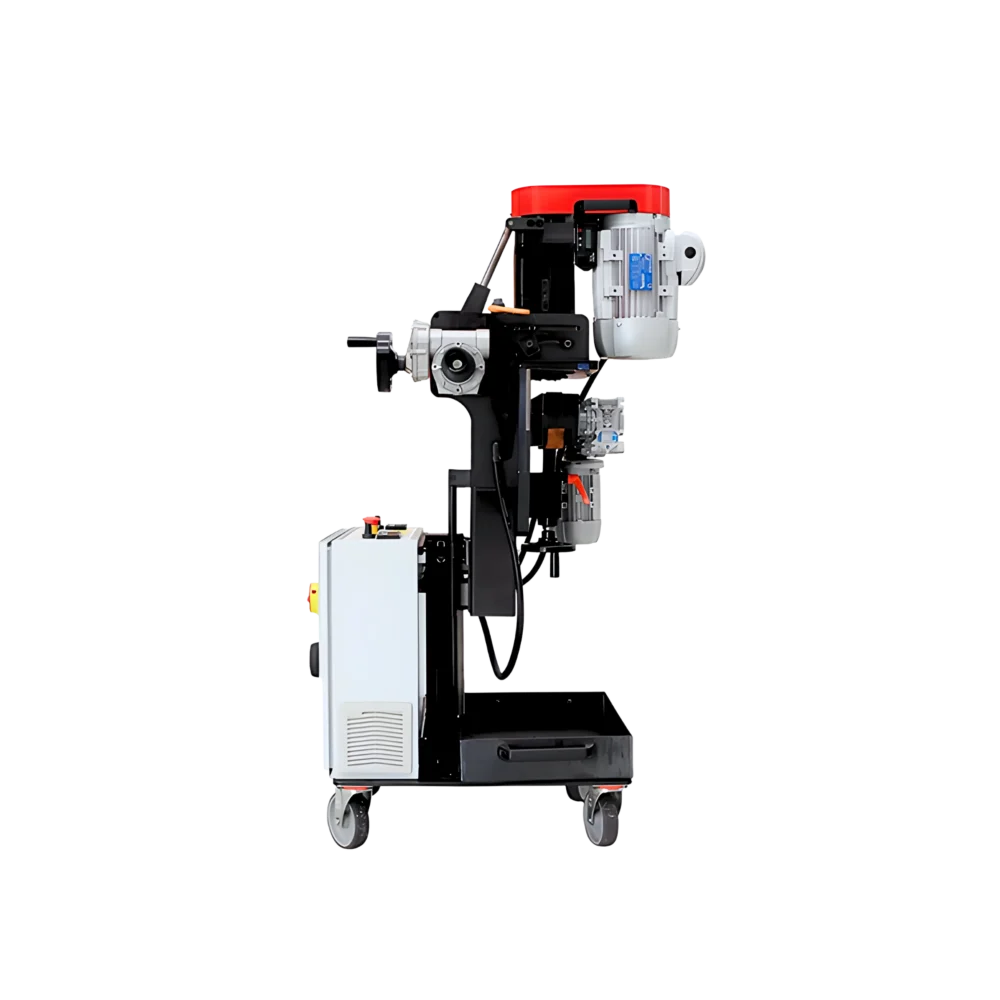

Självgående maskin för stabil produktion

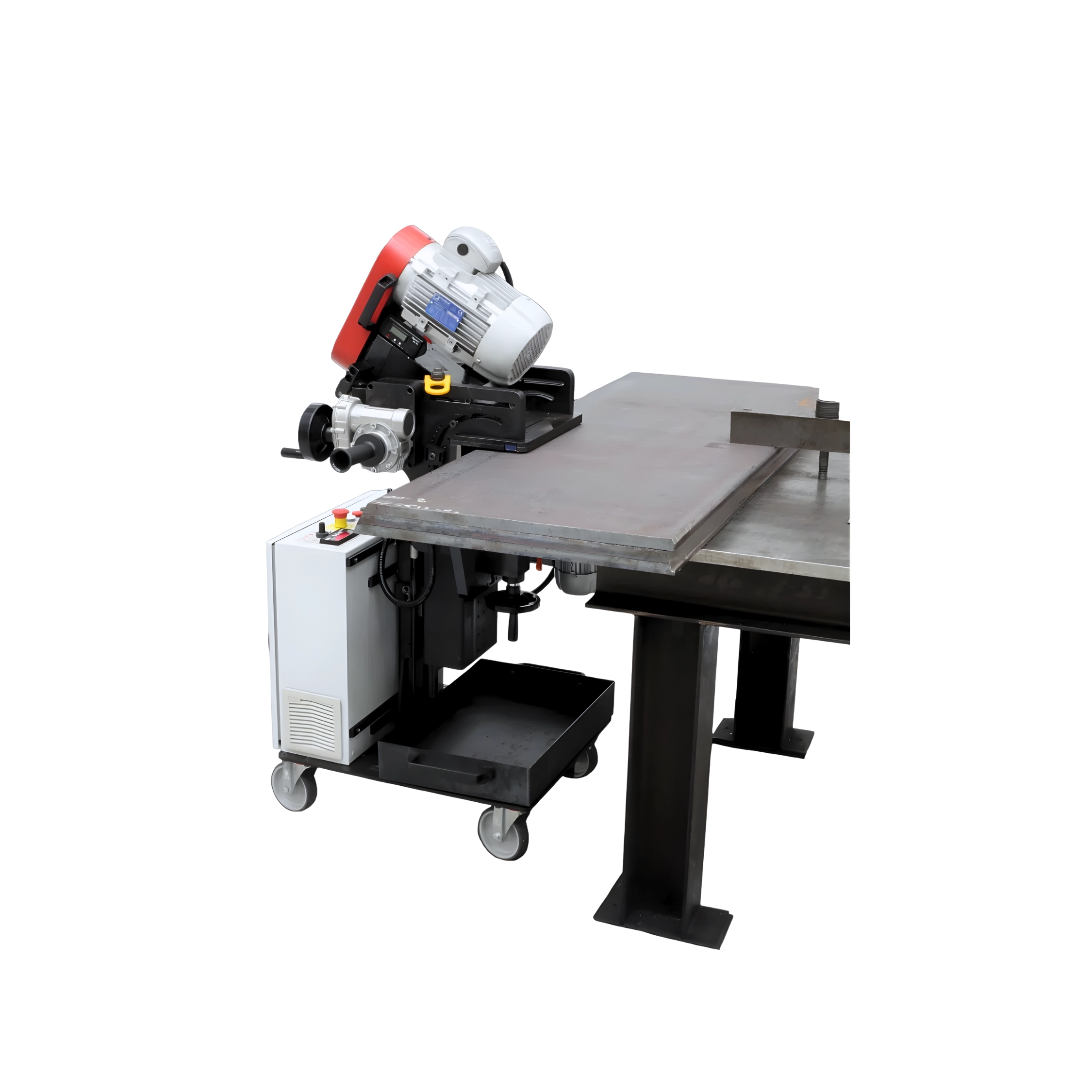

Maskinen är monterad på en självgående vagn som driver maskinen längs plåtkanten. Vagnen kompenserar samtidigt för ojämnheter i golvet, vilket bidrar till stabil och kontrollerad bearbetning även vid arbete med större plåtar. Den självgående funktionen gör att bearbetningen kan ske med jämn kvalitet och hög repeterbarhet i produktionen.

Fördelar och egenskaper

• Fogberedning och fasning av plåt 6–120 mm
• Steglöst justerbar fasvinkel 0°–90°
• Bearbetning av kortsida, ovansida och mellanliggande faser
• Fogberedning med fräskrona 80 mm för hög ytfinish
• Ingen efterbearbetning krävs
• Steglöst justerbar frammatning
• Steglöst justerbart varvtal
• Självgående maskin på vagn
• Vagnen kompenserar för ojämnheter i golv
• Anpassad för tung industri och krävande applikationer

• Plåttjocklek: 6–120 mm
• Fasvinkel: 0°–90° (max diagonal 80 mm)
• Diameter fräshuvud: 80 mm
• Justerbar matningshastighet: 0–1,8 m/min
• Varvtal fräshuvud: steglöst justerbart mellan 300–1500 rpm
• Matningsspänning: 400 V, 3-fas
• Motoreffekt: 4000 W
• Vikt maskin: 250 kg

Användningsområden

• Fogberedning av tjock plåt
• Fasning av kortsidor och ovansidor
• Tung industri och verkstadsproduktion
• Applikationer med krav på hög flexibilitet och precision
