Tube SpinAIR tubspinner i pneumatiskt eller hydrauliskt utförande för professionell tubutdragning.

Tube SpinAIR tubspinner för utdragning och tillplattning av rör vid omtubning av värmeväxlare.

Tube SpinAIR | Pneumatisk och hydraulisk tubspinner för tubutdragning | 15,9 – 38,1 mm

Högpresterande tubspinner för säker och effektiv extraktion av rör vid omtubning av värmeväxlare och tubade konstruktioner

Begär offert

Produktbeskrivning

Tube SpinAIR för tubutdragning vid omtubning

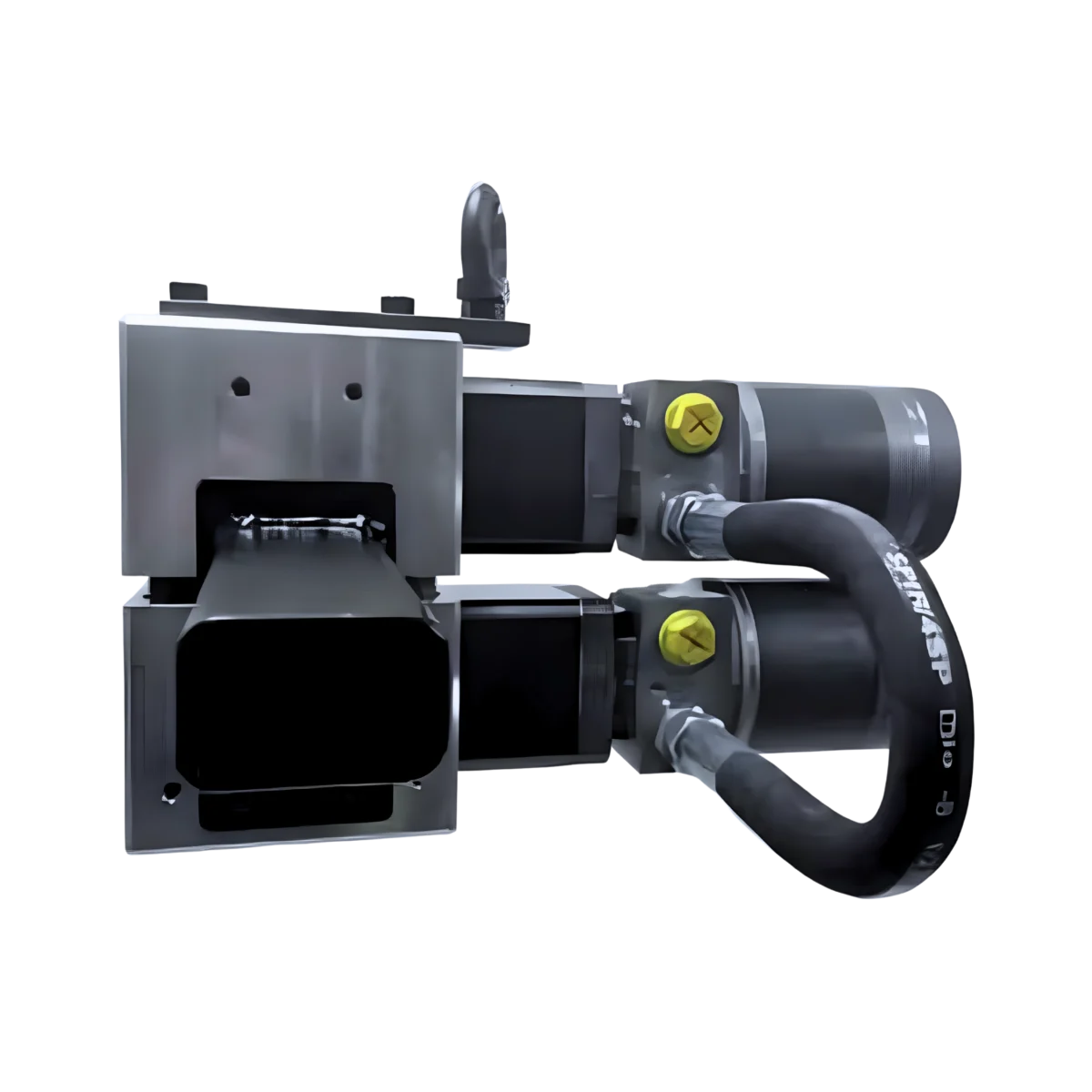

Tube SpinAIR är en kraftfull tubspinner för utdragning och samtidig tillplattning av rör vid omtubning av värmeväxlare, kondensorer och andra tubade enheter. Verktyget finns i pneumatiskt och hydrauliskt utförande och är utvecklat för professionellt bruk i krävande industrimiljöer.

Den pneumatiska versionen avlägsnar och tillplattar icke-järnhaltiga tuber från 15,9 – 31,8 mm (O.D.) samt järnhaltiga tuber från Ø 15,9–38,1 mm/yd med specialutformade drivhjul anpassade efter rördimension. Spinnern utvecklar hög dragkraft och arbetar kontinuerligt med hög utdragningshastighet.

Robust konstruktion för industriell drift

Konstruktionen har draghjul i härdat verktygsstål, hus i anodiserad aluminium av flygkvalitet samt rostfria detaljer för hög korrosionsbeständighet. Helt inkapslade lager ger lång livslängd och stabil drift vid intensiv användning.

Den hydrauliska versionen SpinAir utför samma arbetsuppgifter som den pneumatiska men ger ännu högre utdragningshastighet beroende på hydraulpumpens kapacitet.

Specifikation

Pneumatisk Tube SpinAIR

TUBE SPINAIR-12

Draghastighet: 12 m/min
Moment: 1183 Nm (872 ft.lbs)
Dragkraft: 2,50 ton
Luftförbrukning: 2 × 2300 l/min (2 × 75 cfm)
Arbetstryck: 6,2 bar (90 psi)
Motoreffekt: 2 × 3,0 Hp

TUBE SPINAIR-20

Draghastighet: 20 m/min
Moment: 886 Nm (653 ft.lbs)
Dragkraft: 1,80 ton
Luftförbrukning: 2 × 2300 l/min (2 × 75 cfm)
Arbetstryck: 6,2 bar (90 psi)
Motoreffekt: 2 × 3,0 Hp

TUBE SPINAIR-40

Draghastighet: 40 m/min
Moment: 960 Nm (708 ft.lbs)
Dragkraft: 1,95 ton
Luftförbrukning: 2 × 2800 l/min (2 × 95 cfm)
Arbetstryck: 6,2 bar (90 psi)
Motoreffekt: 2 × 3,5 Hp

Hydraulisk Tube SpinAIR – SpinAir H

Draghastighet: upp till 70 m/min (beroende på pump)
Standardkonfiguration: 1″ icke-järnhaltiga tuber
Konstruktion: aluminium (flygkvalitet), verktygsstål och rostfritt
Vikt: 50 kg
Mått: 160 × 220 × 350 mm

Pumpkrav

Min: 40 l/min vid 2000 psi (≈30 m/min)
Max: 100 l/min vid 2250 psi (≈70 m/min)
Fram/back-flöde
Variabelt flöde rekommenderas

Tillbehör

Sfäriska drivhjul för rör större än GA16

Hydraulaggregat HPP18E FLEX:

Oljeflöde: 20–30–40–46 LPM
Max tryck: 160 bar
Effekt: 13,2 kW
Spänning: 3×400/480 V, 50/60 Hz
Vikt: 155 kg

Ladda ner produktblad

Omtubning av värmeväxlare hos RA Kvalitet och Svets – arbete i tubplåt

Så effektiviserades utdragningen av 5000 tuber

Se hur RA Kvalitet och Svets effektiviserade utdragningen av 5 000 hårt sittande tuber med Tube SpinAIR och kortade ledtiden samtidigt som arbetsmiljön förbättrades.

Läs intervjun

Värmeväxlare i verkstad inför tubinvalsning och omtubning av tuber i industriell miljö.

Rätt verktyg för effektiv omtubning

Ska du omtuba en värmeväxlare eller kondensor? Se vilka verktyg och system som passar för kapning, tubutdragning, svetsborttagning och rengöring.

Läs guiden

Mobiltelefon med Tubecks beräkningsformulär för tubinvalsning som visar indata för rördimensioner och väggreduktion.

Så beräknar du väggreduktion vid tubinvalsning

Se hur du mäter tuber och tubhål, ställer in momentmaskinen och kontrollerar rätt utvalsad innerdiameter. Använd även formuläret för att förenkla beräkningen.

Använd formuläret
