SB500 | Stationär rörfasmaskin | 114–508 mm

Helautomatisk rörfasmaskin för produktionsmiljö med exakt centrering och invändig/utvändig bearbetning i samma moment. Utvecklad för rör 114–508 mm där hög repeterbarhet, stabil fastspänning och effektiv serieproduktion krävs.

Begär offert

Be om offert

Produktbeskrivning

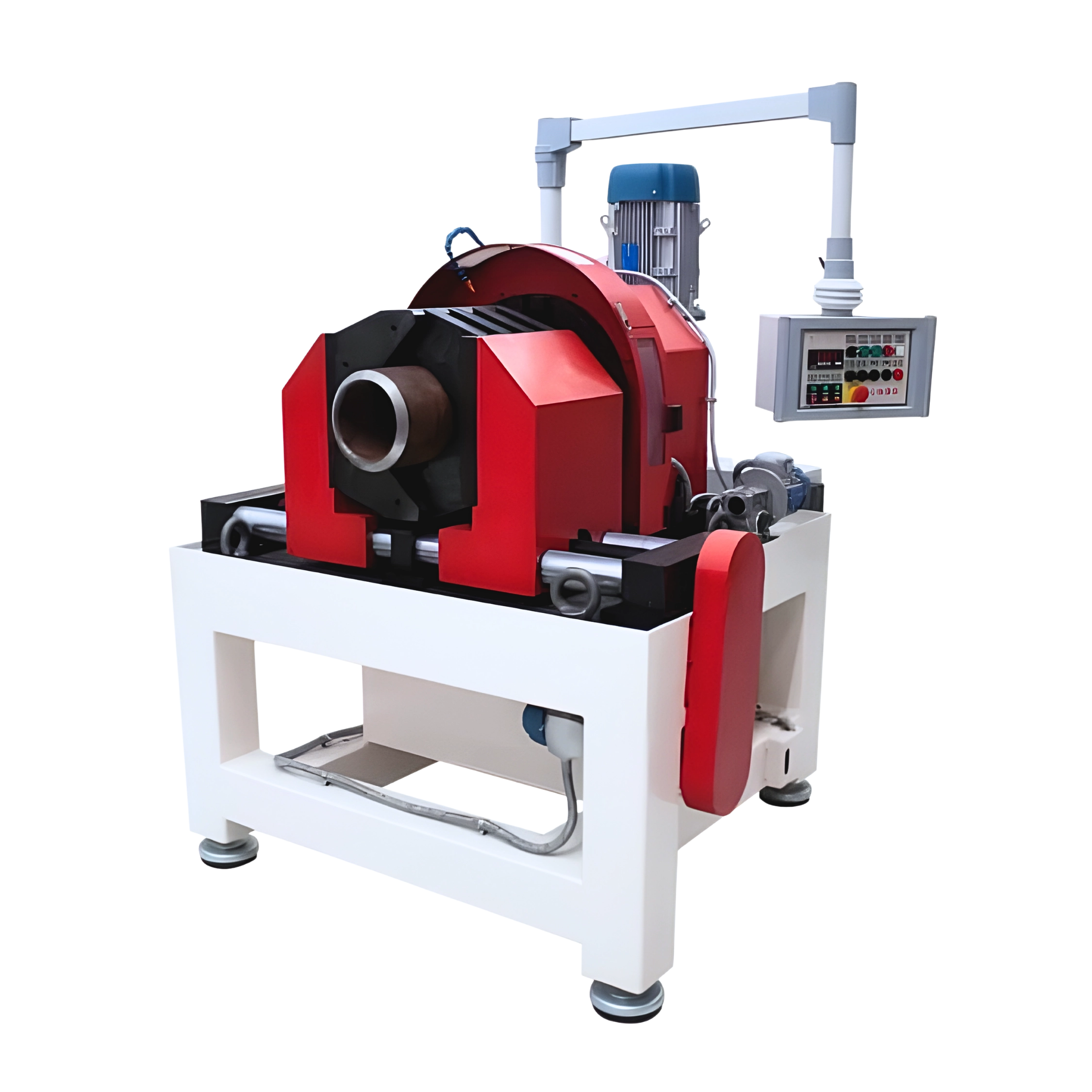

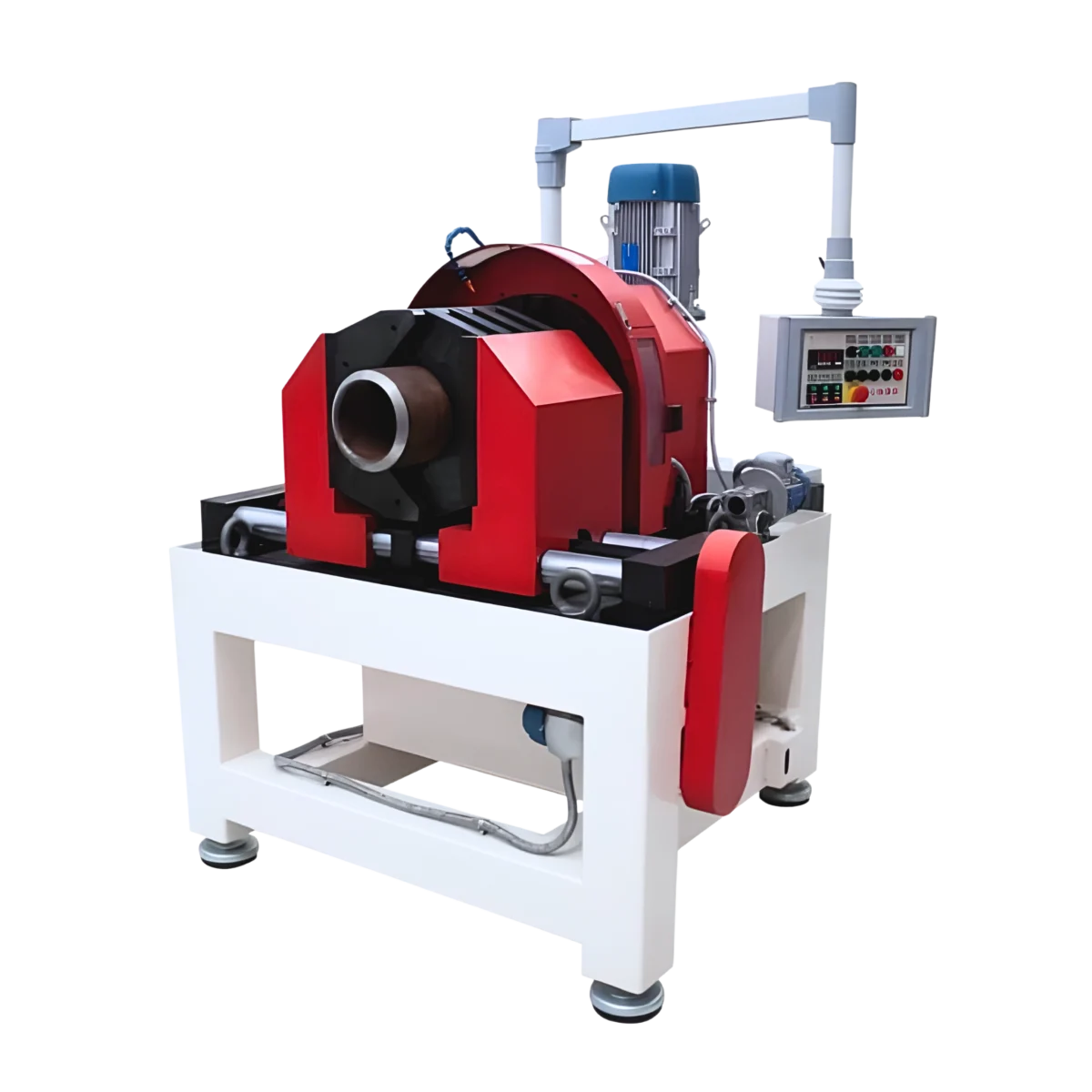

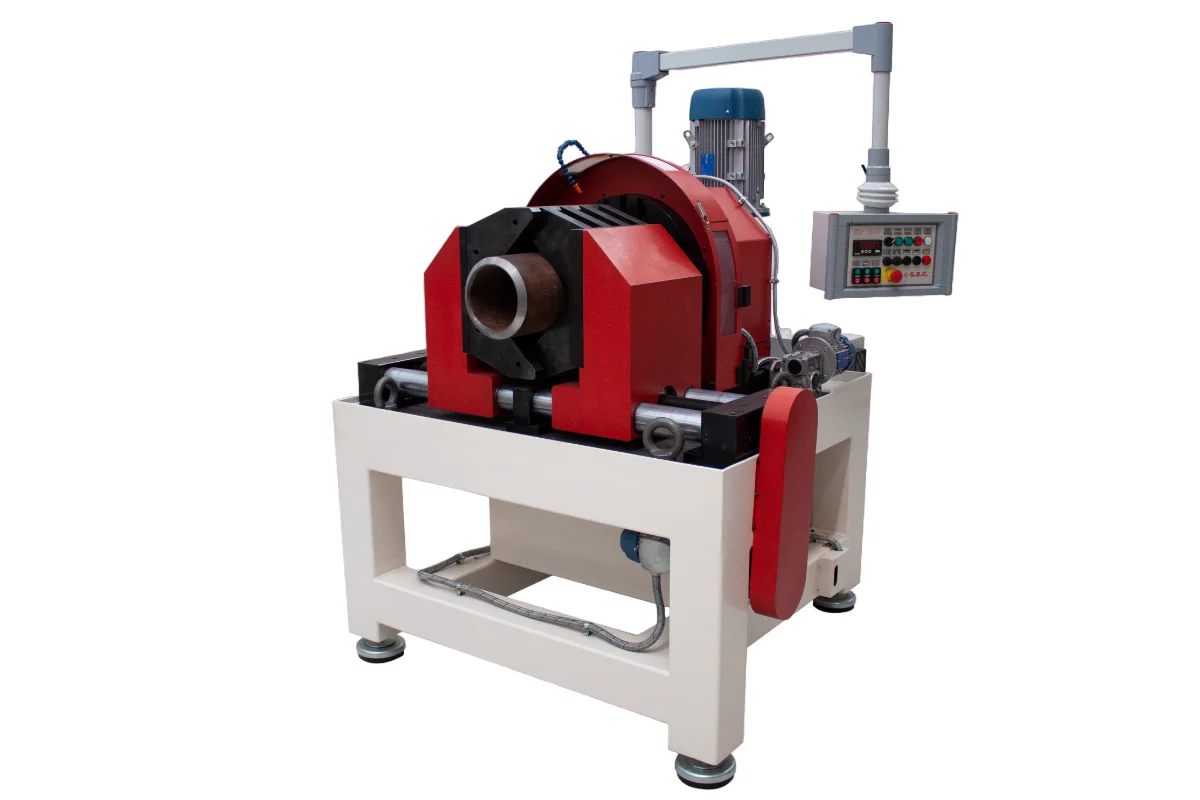

SB500 helautomatisk rörfasmaskin för rör Ø 114–508 mm

SB500 från GBC är en stationär och helautomatisk rörfasmaskin för fasning, fogberedning och gradning av rör 114–508 mm (4”–20”). Maskinen utför invändig och utvändig bearbetning i samma arbetsmoment.

Den automatiserade processen gör SB500 lämplig i produktionsmiljöer där stora rörvolymer kräver hög precision, repeterbarhet och effektiv hantering.

Stabil fastspänning och automatiserad rörbearbetning

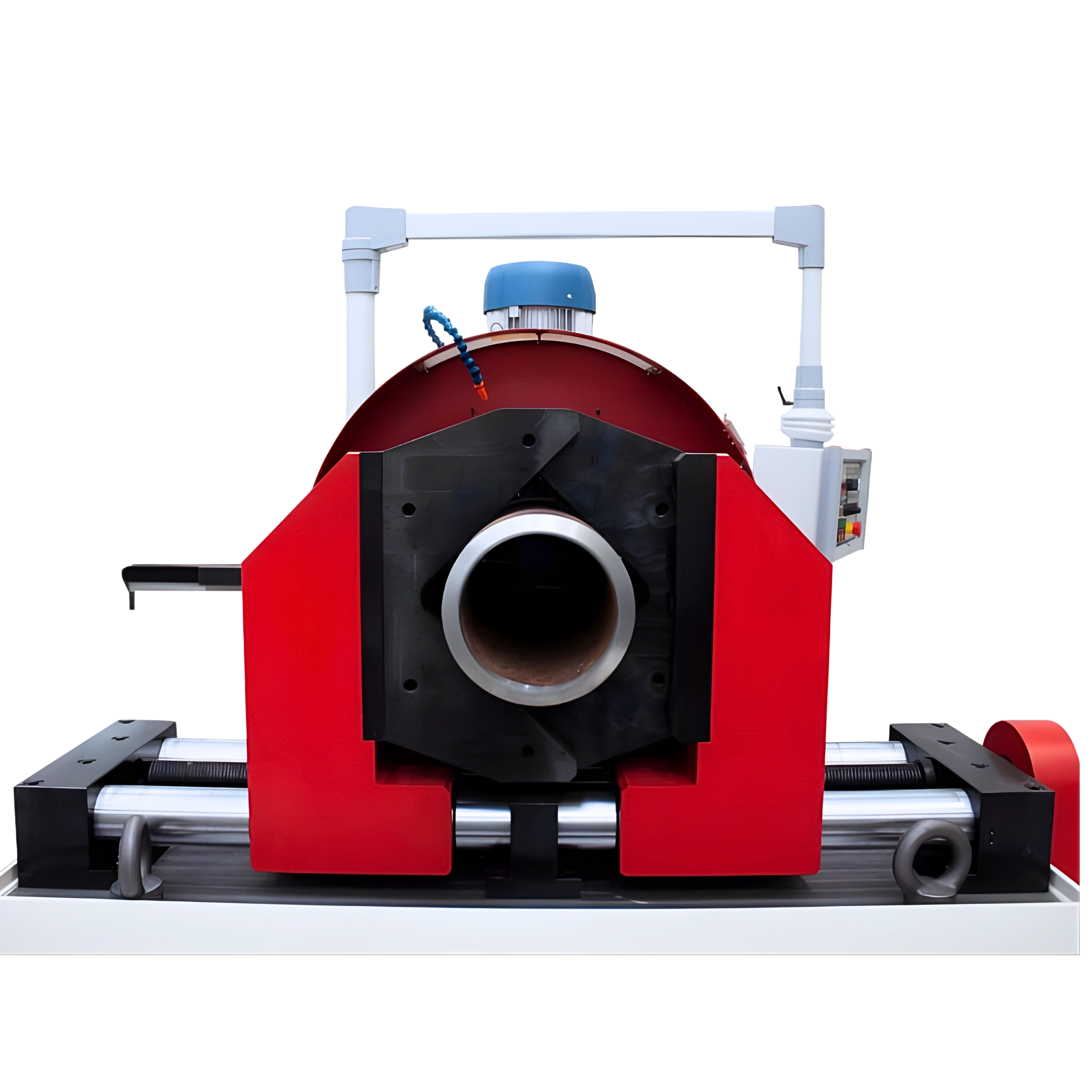

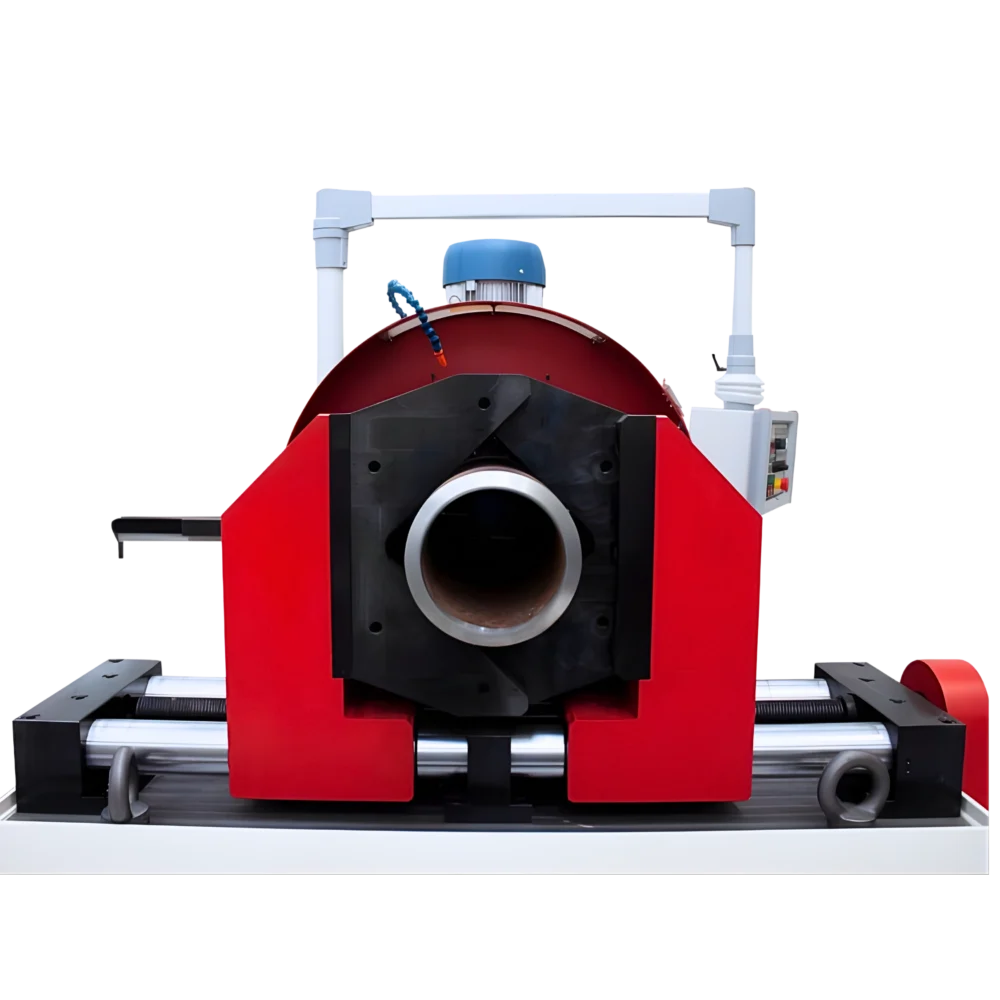

Maskinen har ett självcentrerande prismatiskt fastspänningssystem som ger stabil och deformationsfri fixering. Konstruktionen ger:

  • exakt centrering av röret
  • stabil fastspänning vid bearbetning
  • vibrationsfri drift även vid hög produktionstakt

Den automatiserade arbetscykeln och exakta rörpositioneringen ger hög repeterbarhet, vilket gör maskinen lämplig för:

  • serieproduktion
  • industriell svetsförberedelse
  • kontinuerlig rörbearbetning i produktionslinjer

SB500 är utrustad med integrerad kontrollpanel, automatiskt smörjsystem och flexibel chucklösning. Chucken kan konfigureras med:

  • HSS-insatser
  • karbidspetsverktyg

Fördelar

  • Helautomatisk rörfasmaskin för produktionsmiljö
  • Fasning, fogberedning och gradning i samma maskin
  • Invändig och utvändig bearbetning i ett arbetsmoment
  • Självcentrerande prismatiskt fastspänningssystem
  • Hög repeterbarhet och jämn kvalitet
  • Automatiskt smörjsystem
  • Flexibelt verktygssystem med HSS-insatser och karbidspetsverktyg
Specifikation

Arbetsområde

  • Rördiameter: Ø 114 – 508 mm

Funktioner

  • Stationär, helautomatisk rörfasmaskin
  • Fasning, fogberedning och gradning i samma cykel
  • Invändig och utvändig bearbetning
  • Automatisk rörpositionering
  • Automatiskt smörjsystem

Fastspänning

  • Självcentrerande prismatiska käftar
  • Deformationsfri fastspänning
  • Automatiskt åtdragningsmoment

Styrning

  • Integrerad kontrollpanel
  • Full hantering av funktioner, arbetsfaser och automatiserad cykel

Verktygssystem

  • Chuck med variabel konfiguration
  • Anpassad för solida HSS-verktyg eller verktygshållare med vändskär

Användningsområde

  • Produktionsmiljö
  • Svetsförberedelse
  • Bearbetning av stora rör
  • Industriell serieproduktion
Ladda ner produktblad

Kategorier: , , Etikett:

SB600 spindel- och matningsmotor med automatisk styrning och kylsystem

Stationära rörfasningsmaskiner – när är det rätt investering?

När produktionen kräver samma resultat varje gång räcker det inte med en portabel lösning

Läs guiden

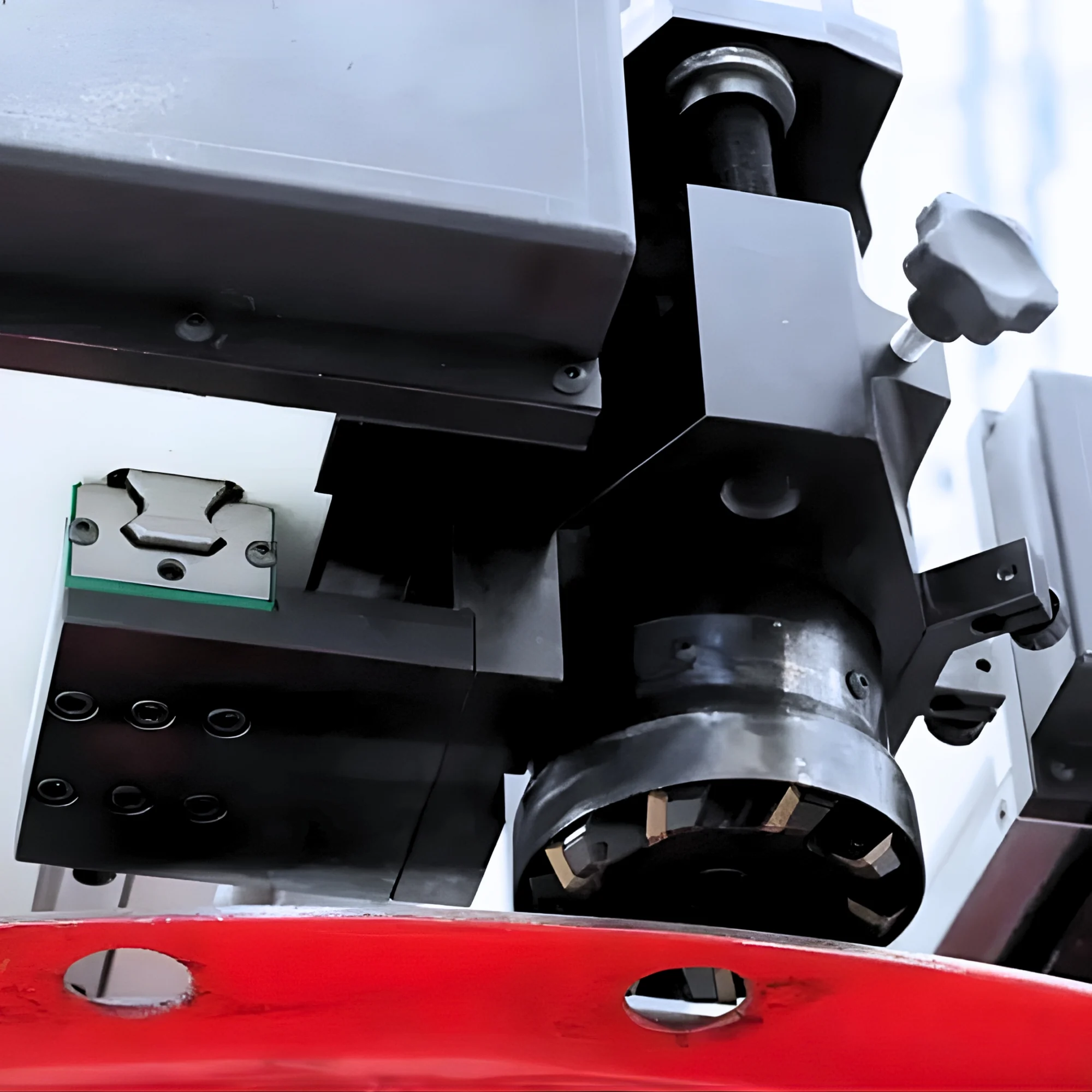

Verktygshållare och matningssystem på Spider 12_70 flänsfräsmaskin
