Compact Edge | Flexibel plåtfasmaskin för fogberedning | 6-60 mm
En flexibel plåtfasmaskin för fogberedning i plåt 6–60 mm med steglöst justerbar fasvinkel 15°–60°. Maskinen kan användas antingen på vagn eller med fräshuvudet direkt monterat mot plåtkanten, vilket ger stor flexibilitet vid fogberedning i verkstad och produktion.
Begär offert
Be om offert
Produktbeskrivning
Compact Edge plåtfasmaskin för plåt 6–60 mm

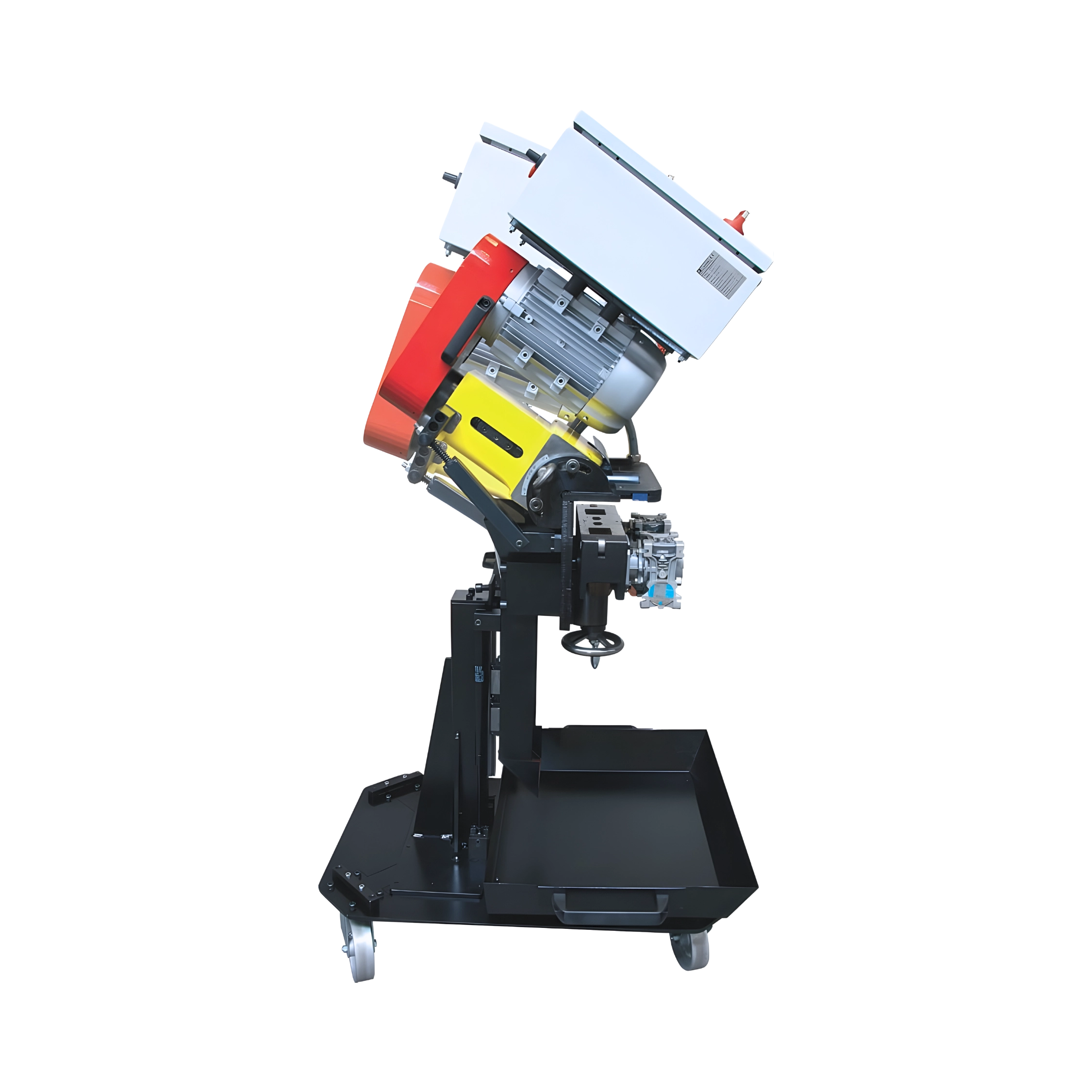

Compact Edge är en plåtfasmaskin för fogberedning av plåt 6–60 mm. Maskinen har steglös fasvinkel 15°–60° och kan användas både i verkstad och produktion.
Den kan köras monterad på vagn eller med fräshuvudet direkt mot plåtkanten, vilket gör den flexibel när arbetsstycken och arbetsmiljö varierar.
Flexibel fogberedning och stabil drift

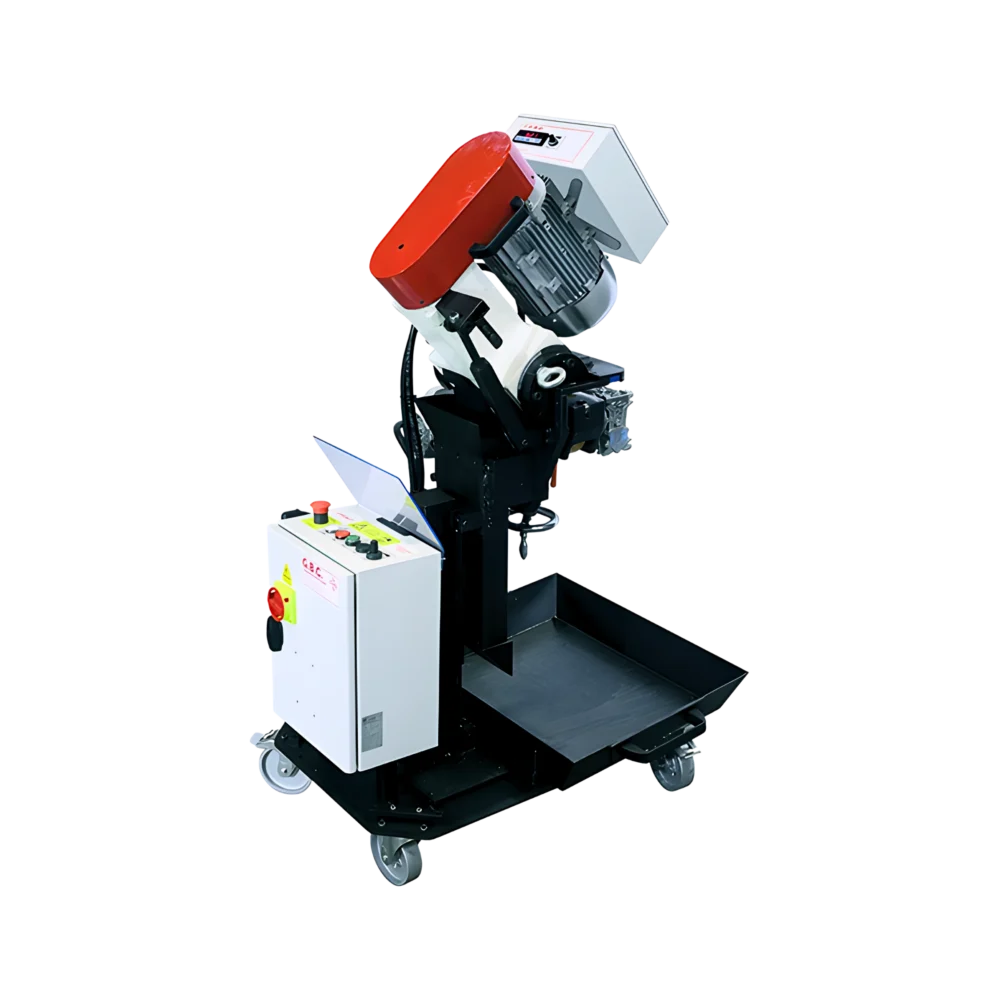

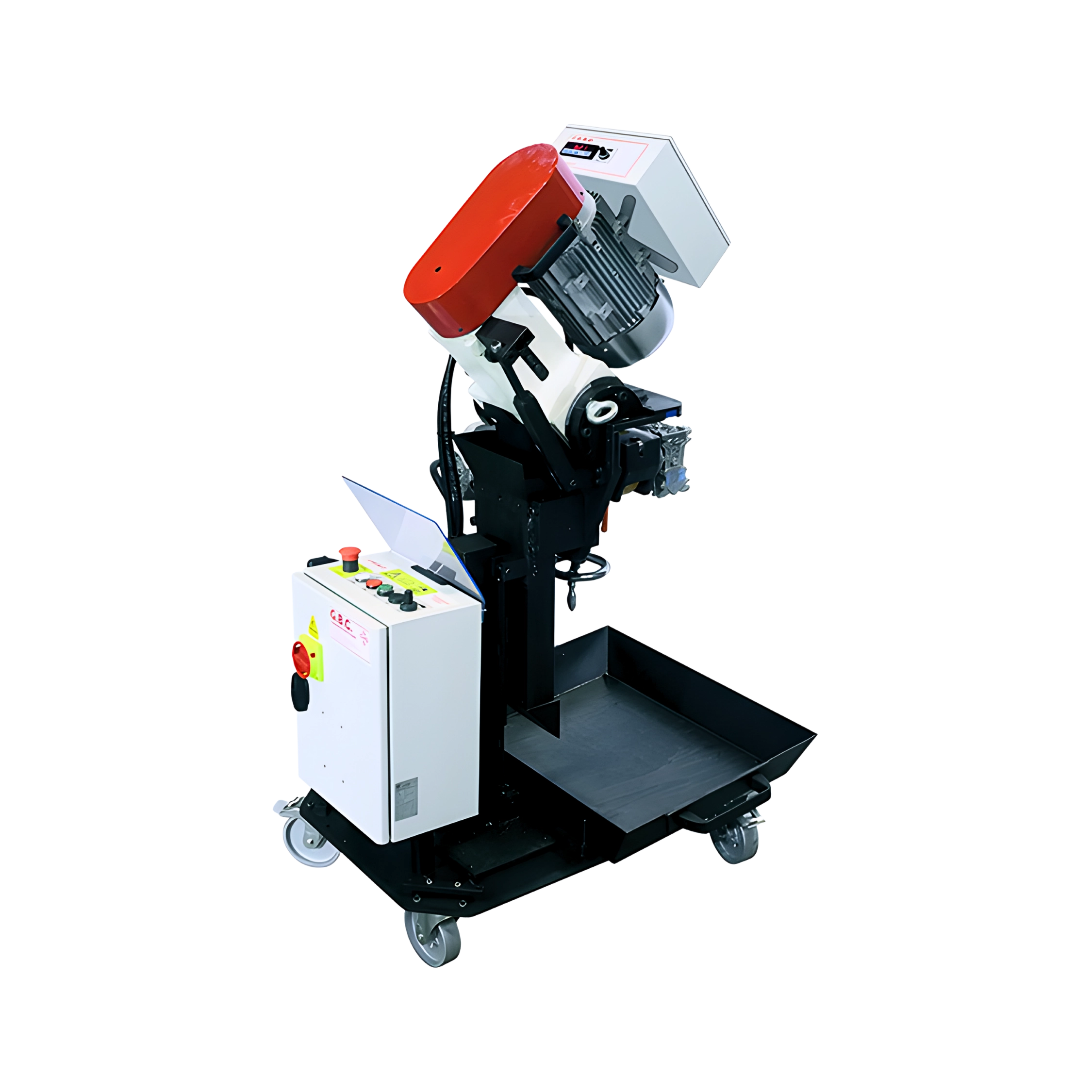

Den kompakta konstruktionen med lägre vikt och reducerade dimensioner gör maskinen smidig att använda även vid större eller svårhanterliga plåtar.

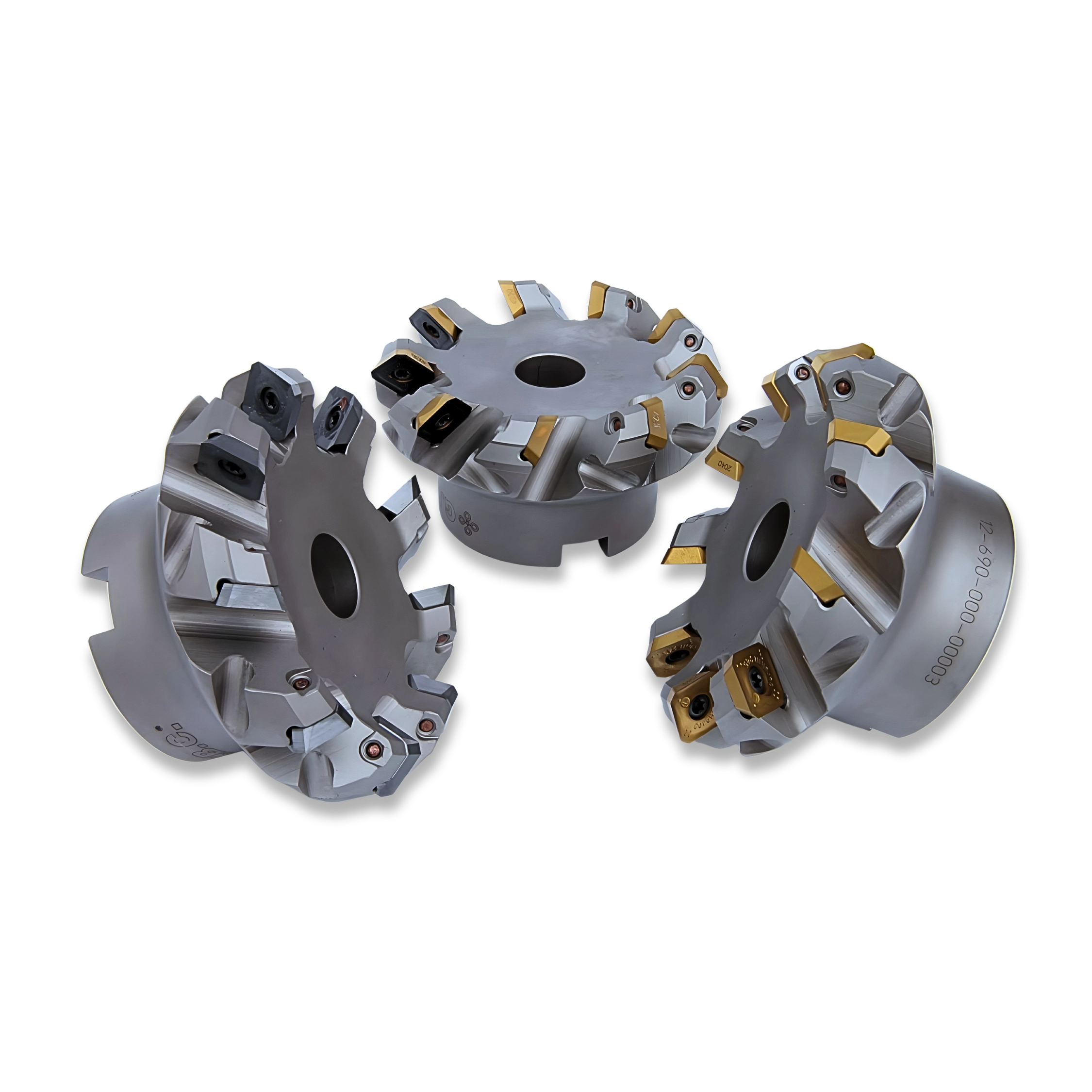

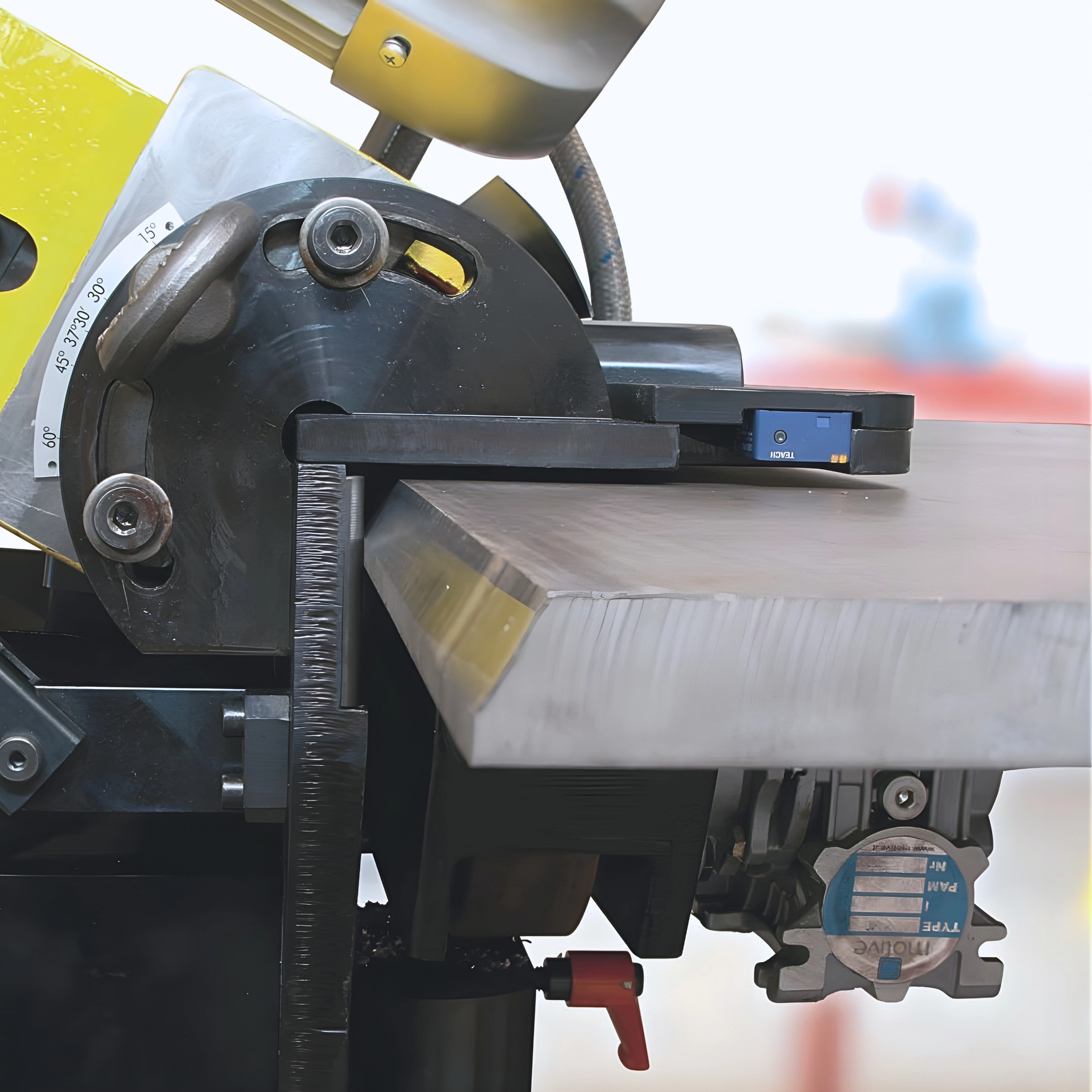

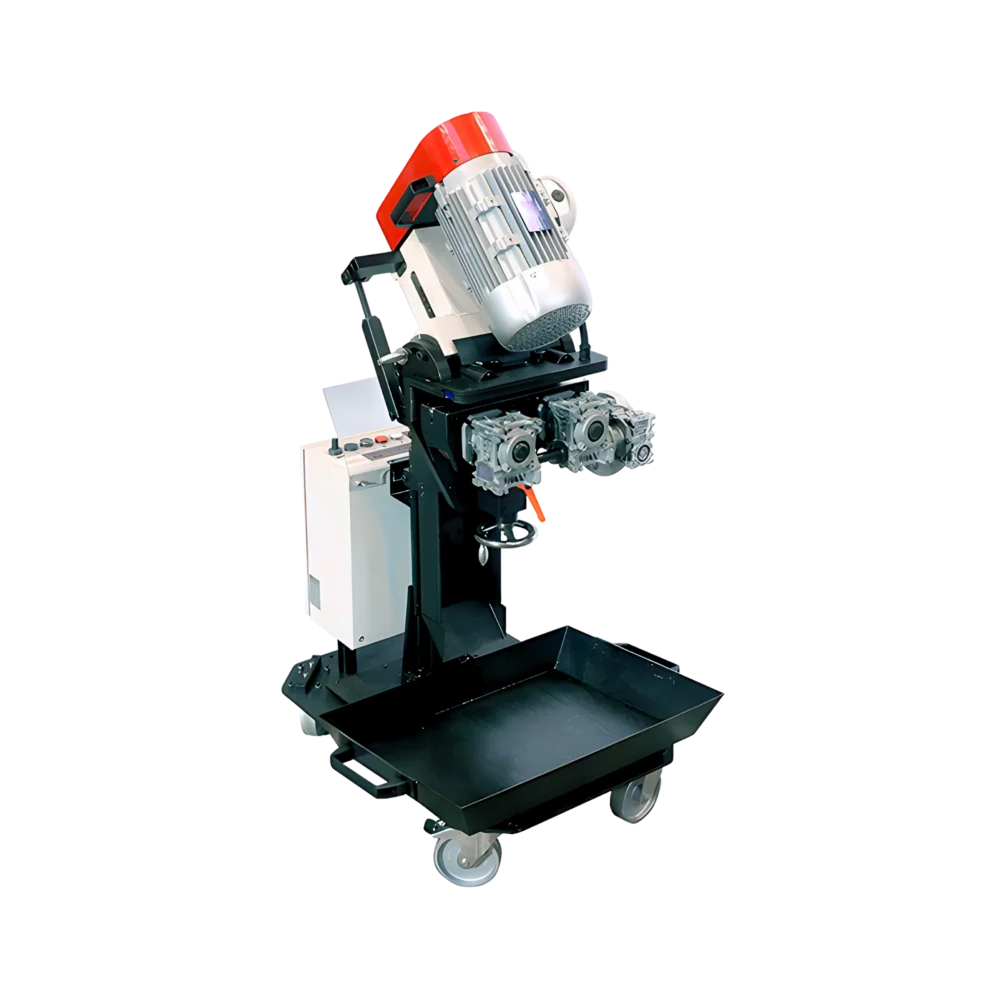

Maskinen är utrustad med fräshuvud med högt varvtal och utbytbara vändskär, vilket ger effektiv bearbetning och hög ytfinish. Fräshuvudet är steglöst justerbart, vilket gör fasvinkeln enkel att ställa in.

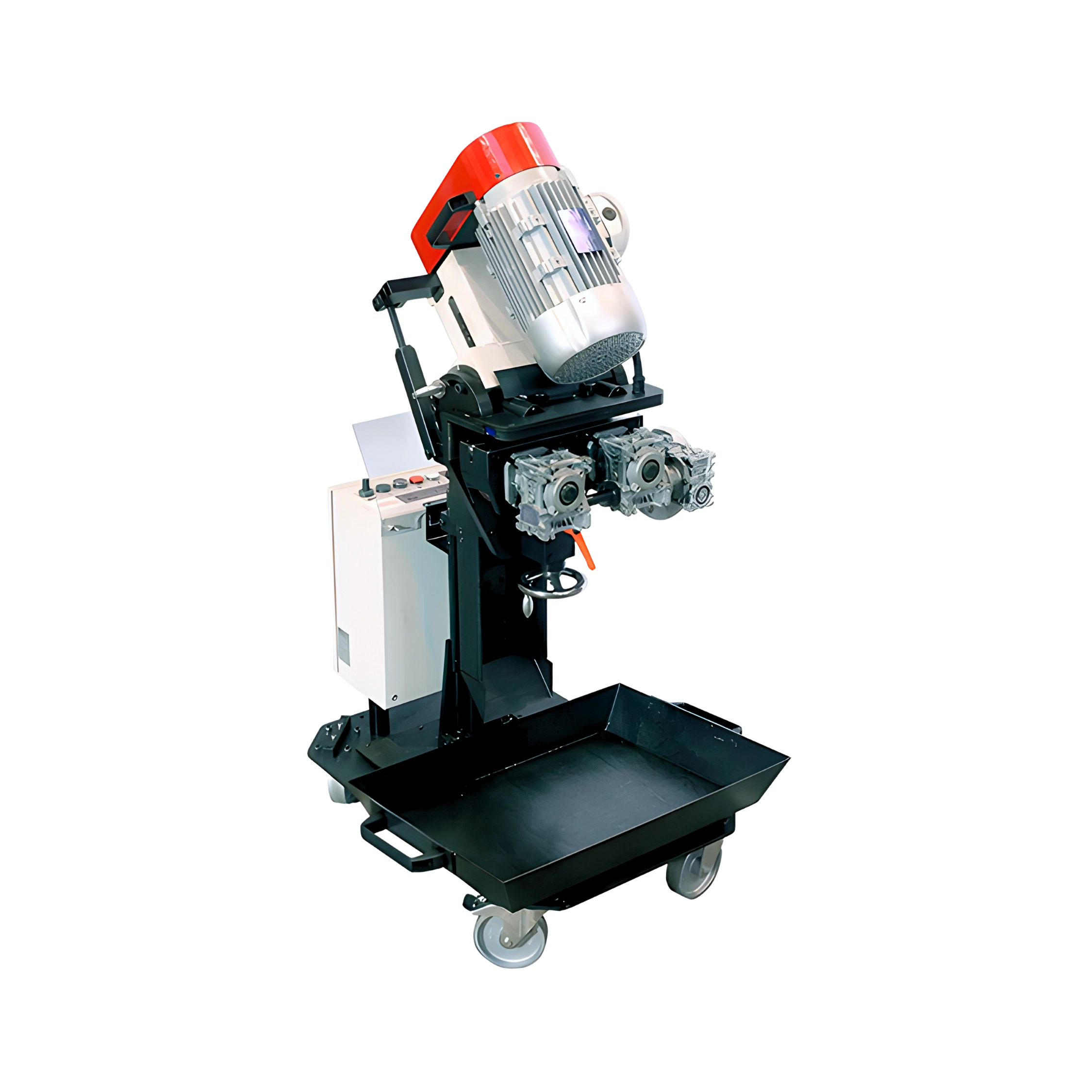

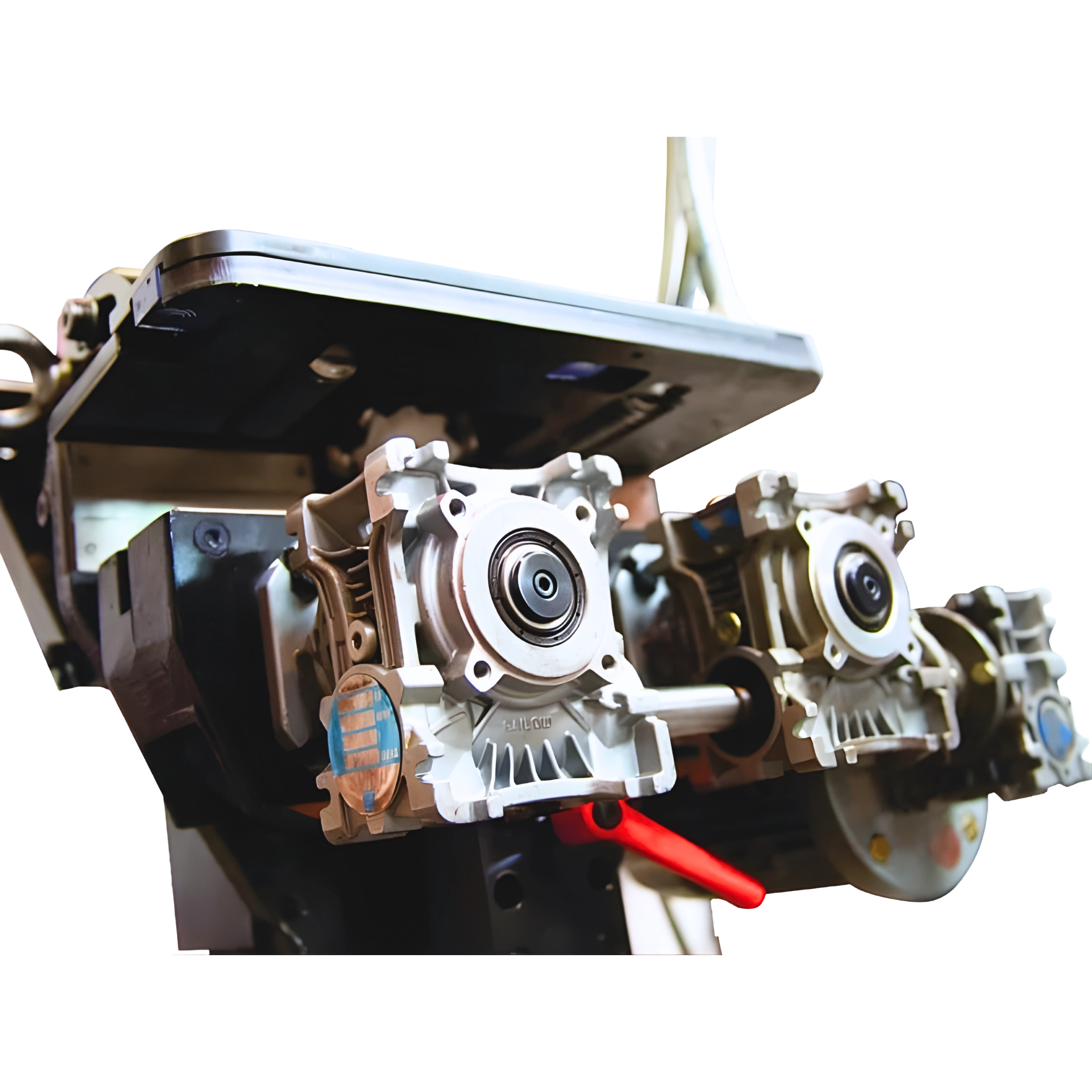

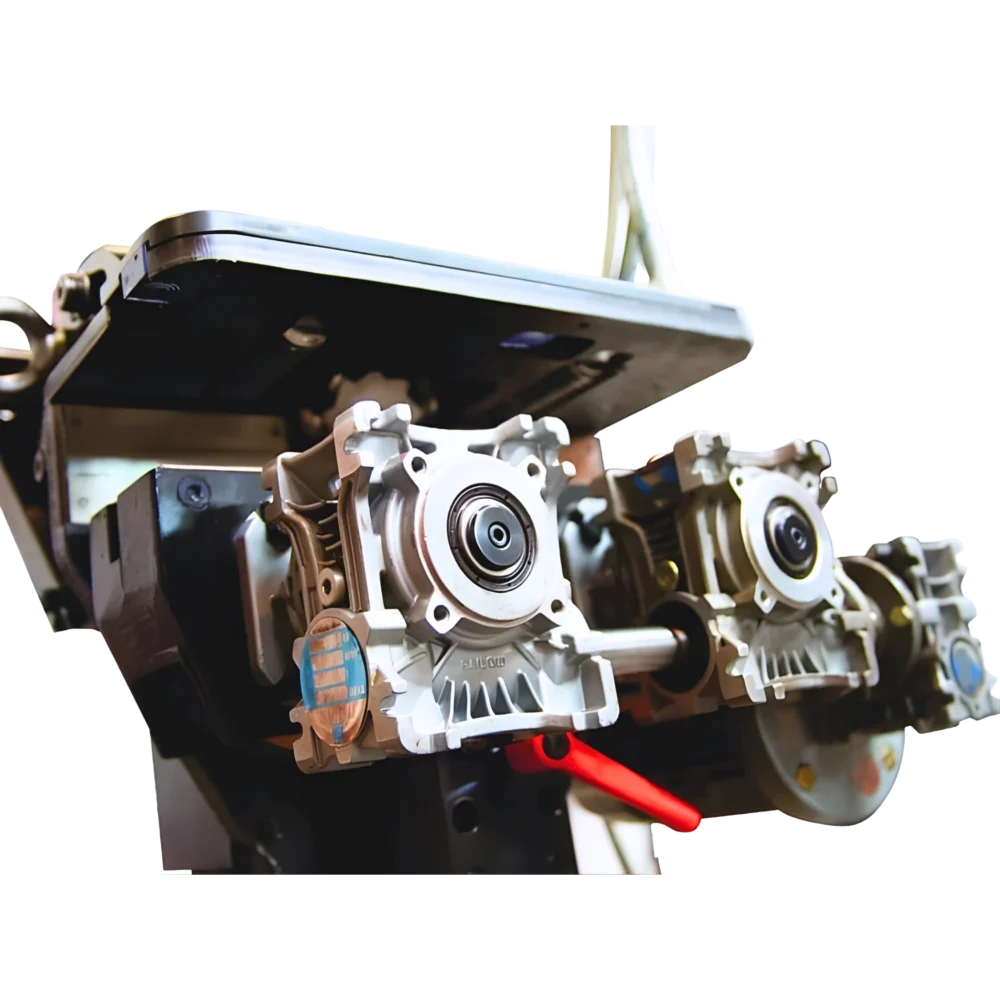

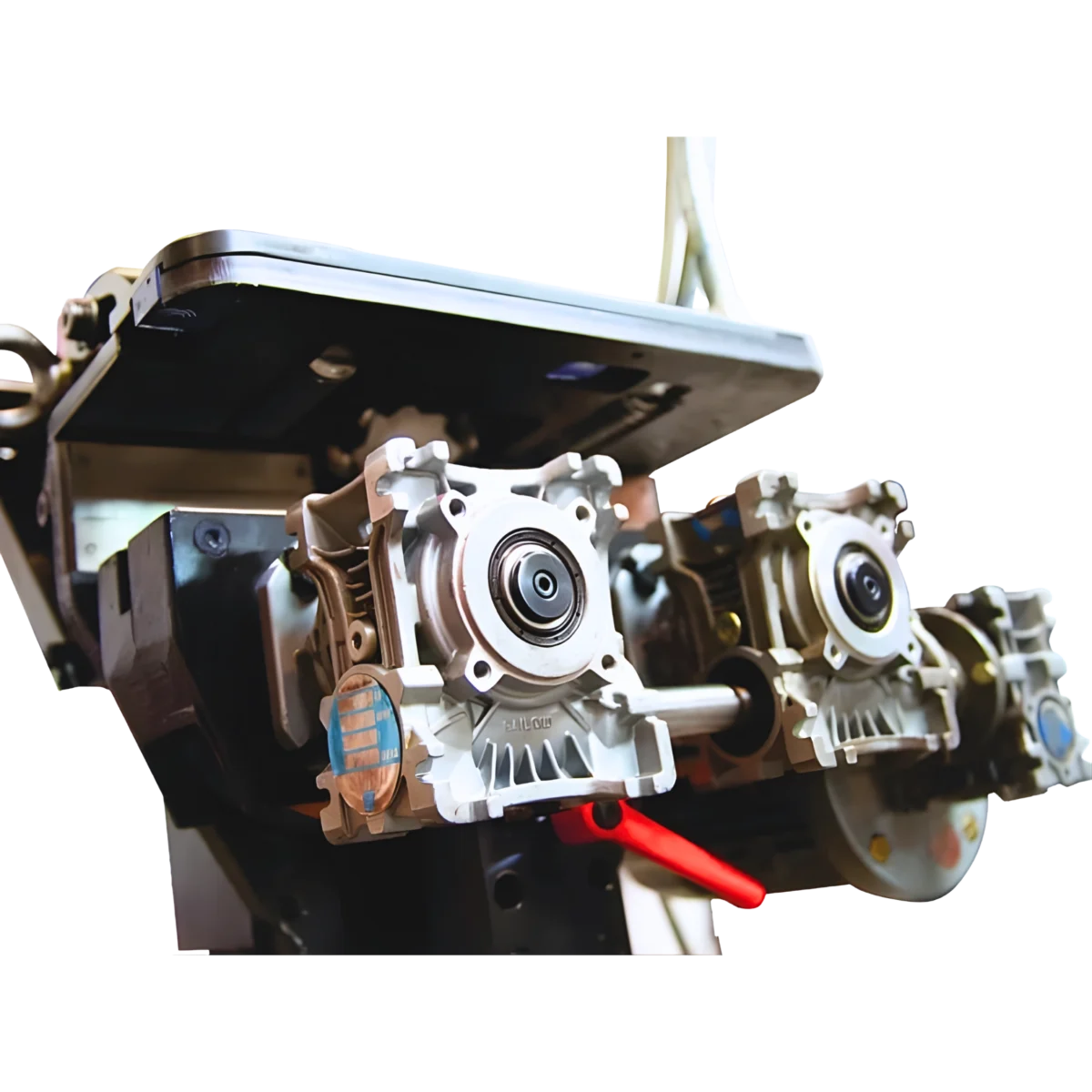

Compact Edge har ett förnyat drivsystem med en motor för förbättrad rörelseöverföring, precision och stabil drift.
Maskinen är även utrustad med:
- plåtdetekterande sensor
- vagn med nytt spåntransportssystem
- dubbelt dämpningssystem
Dessa funktioner ger stabil bearbetning även vid variationer i plåttjocklek, ojämn plåt eller ojämnt underlag.
Fördelar och egenskaper
- Fogberedning av plåt 6–60 mm
- Steglöst justerbar fasvinkel 15°–60°
- Fräshuvud med utbytbara vändskär
- Snabb inställning av fasvinkel
- Förnyad drivenhet med förbättrad rörelseöverföring
- Plåtdetekterande sensor
- Vagn med nytt spåntransportssystem
- Dubbelt dämpningssystem
- Möjlighet till vagnmonterad eller direktmonterad användning
Specifikation
Tack vare sin konstruktion kan Compact Edge användas i två olika utföranden:
- Standardkonfiguration – maskinen används tillsammans med den integrerade vagnen
- Specialkonfiguration – fräshuvudet demonteras från vagnen och monteras direkt mot plåtkanten
Maskinen används i stor utsträckning i verkstäder, tung stålkonstruktion och varvsindustri, särskilt vid bearbetning av tjocka metallplåtar.
- Plåttjocklek: 6–60 mm
- Fasvinkel: 15°–60°
- Diameter fräshuvud: 80 mm
- Antal vändskär: 9 st
- Justerbar matningshastighet: 0–1,6 m/min
- Varvtal fräshuvud: 800 rpm
- Matningsspänning: 400 V, 3-fas
- Motoreffekt: 2,2 kW
- Vikt maskin: 138 kg
- Vikt vagn: 67 kg
- Total vikt: 205 kg
