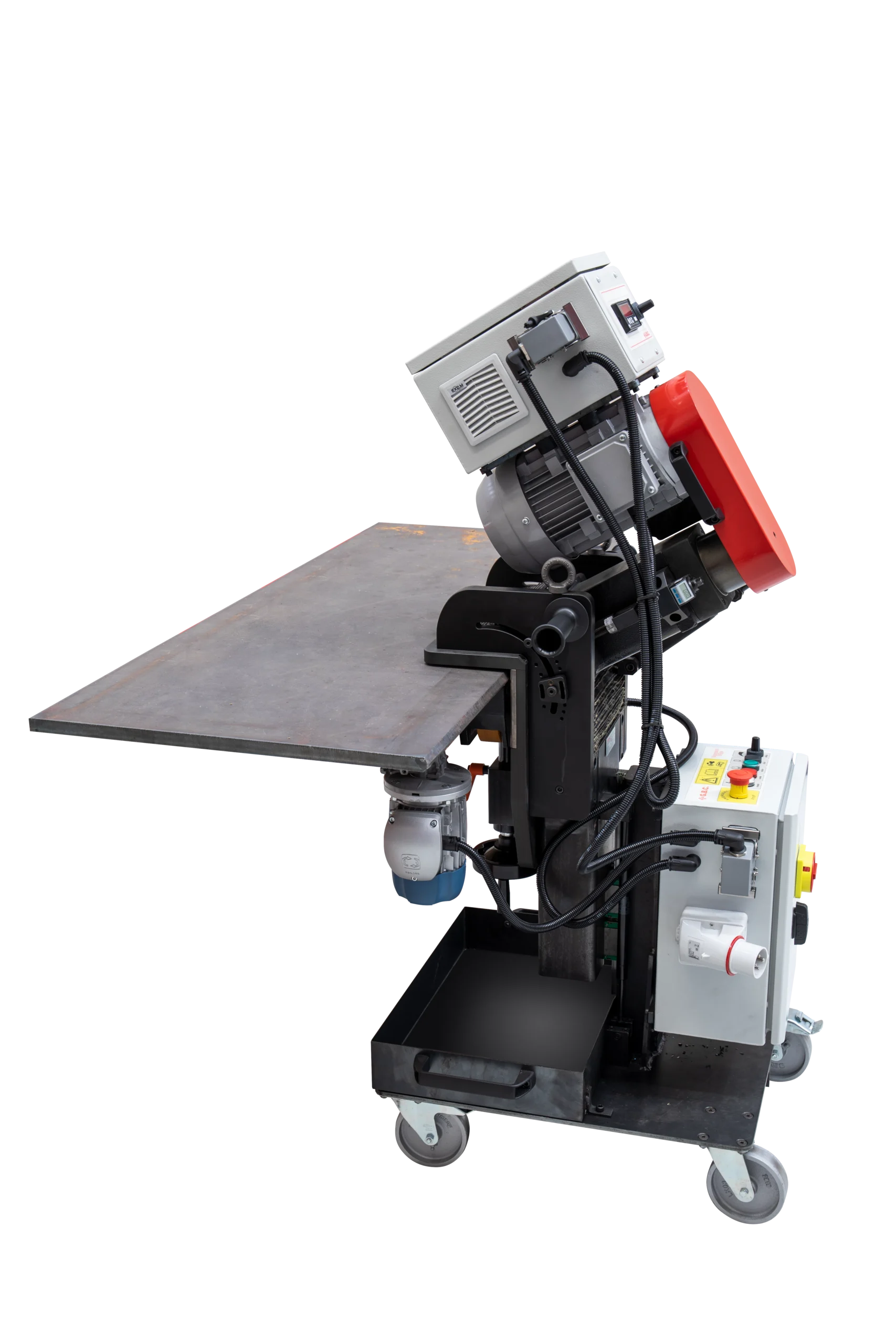

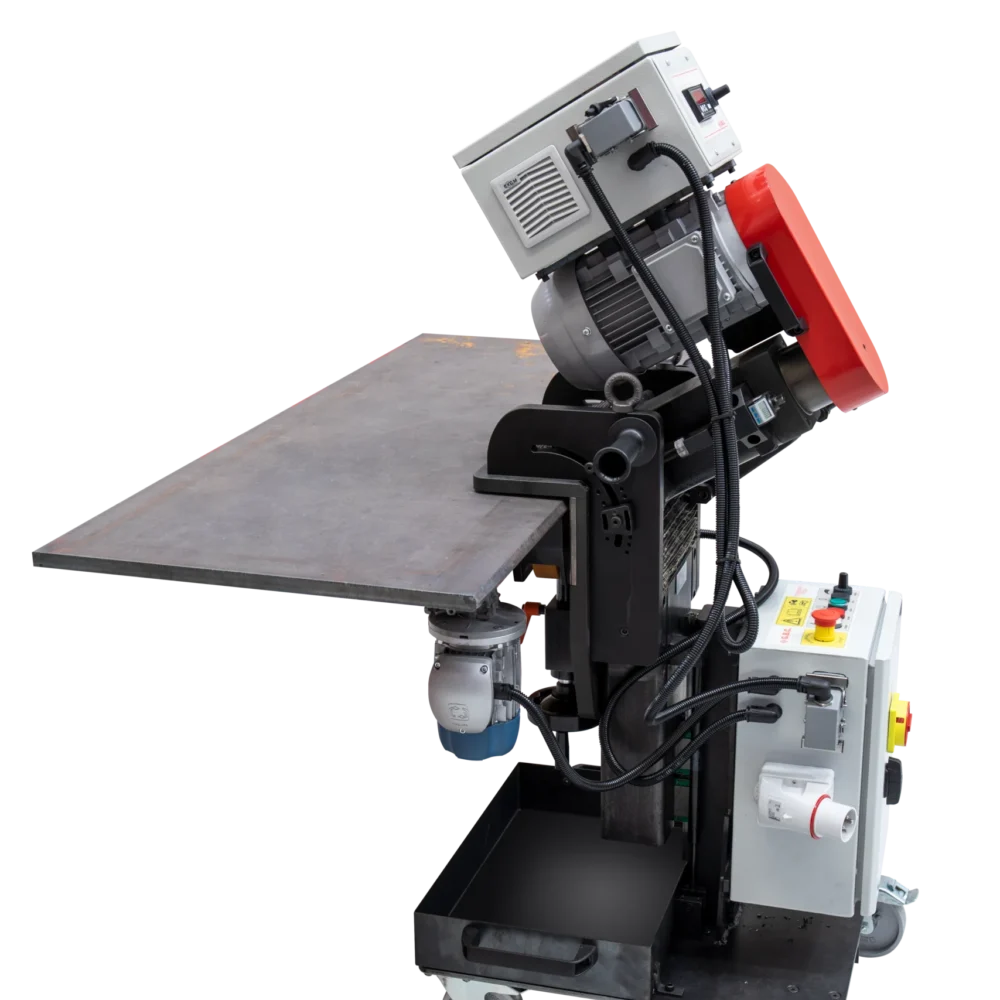

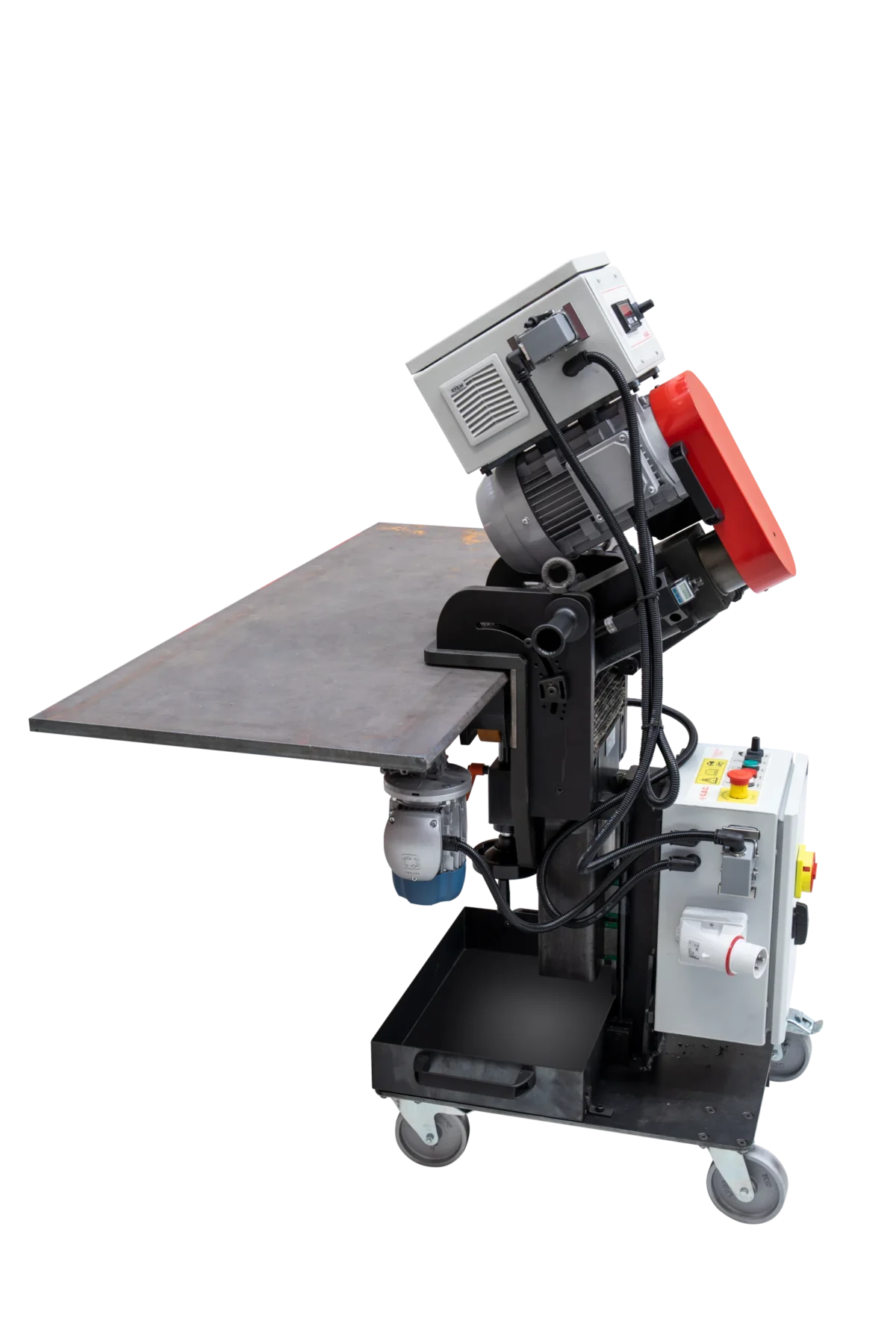

Edge 80 | Självmatande plåtfasmaskin för plåt 6–120 mm

Edge 80 är en självmatande plåtfasmaskin för fogberedning av plåt inför svetsning. Maskinen bearbetar plåttjocklekar på 6–120 mm och har steglöst justerbar fasvinkel mellan 10° och 70°. Med särskilt fräshuvud kan den även utföra J-fas med radie R6 eller R8.

Drivsätt: Eldriven, 400 V, trefas.

Produktbeskrivning

Fogberedning av tjock plåt inför svetsning

Edge 80 används för att fräsa plåtkanter till önskad foggeometri före svetsning. Maskinen är byggd för krävande bearbetning där plåttjocklek och omfattande avverkning ställer krav på kapaciteten.

Den passar verksamheter som behöver förbereda plåtkanter för svetsning och vill kunna anpassa fasvinkel, verktyg och matning efter arbetsuppgiften.

Självmatande bearbetning längs plåtkanten

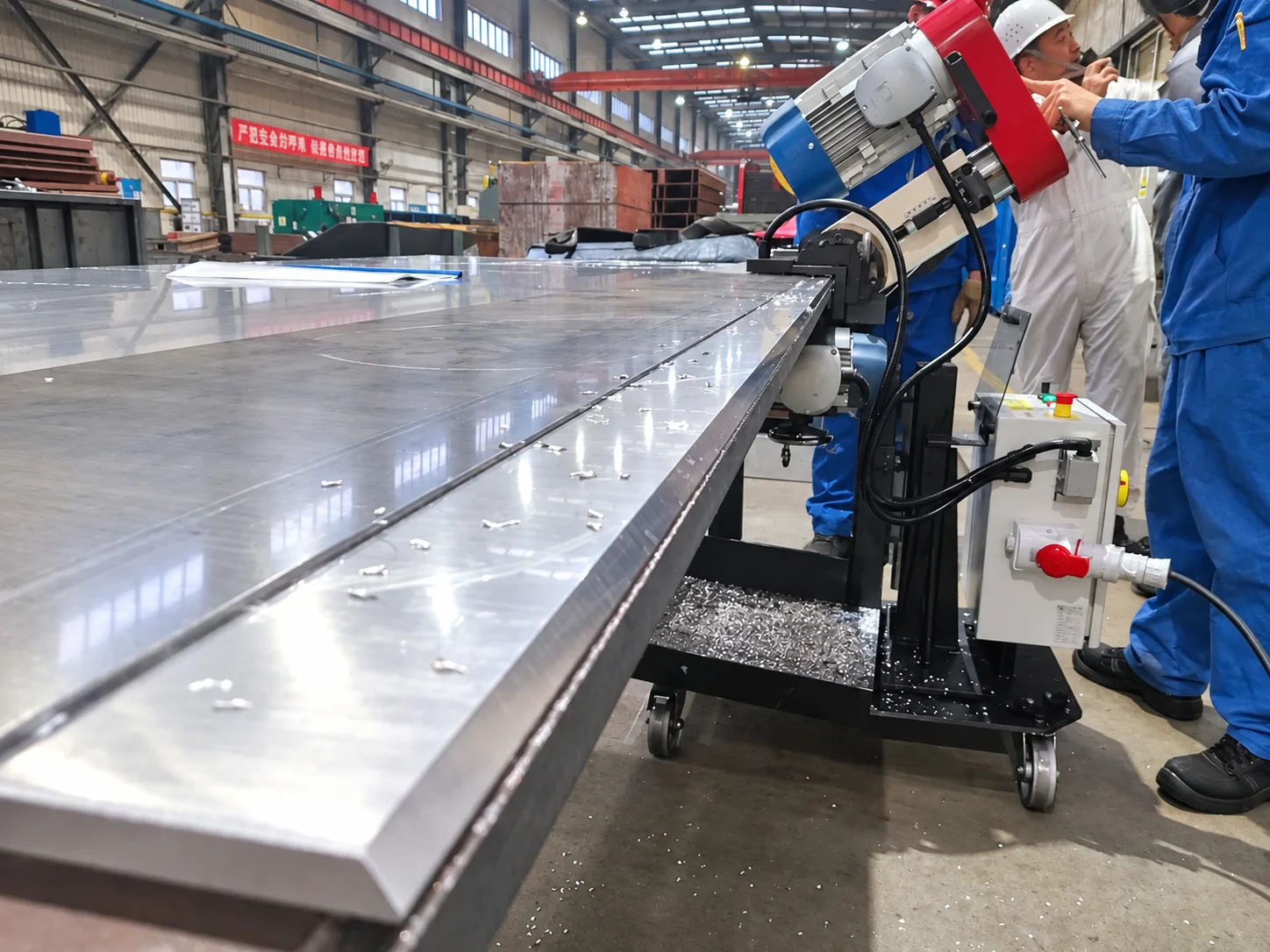

Efter positionering, fastsättning och inställning driver matningssystemet maskinen längs kanten. Operatören behöver därför inte föra ett handhållet verktyg genom hela bearbetningen.

Maskinen har en plåtdetekterande sensor och en vagn med spånavledning. Ett dämpningssystem kompenserar för mindre ojämnheter i plåten och underlaget.

Anpassa fasen efter svetsfogens krav

Fasvinkeln ställs in steglöst. Två LCD-displayer underlättar inställning och avläsning av vinkel och passdjup, så att bearbetningen kan anpassas till ritningen eller svetsinstruktionen.

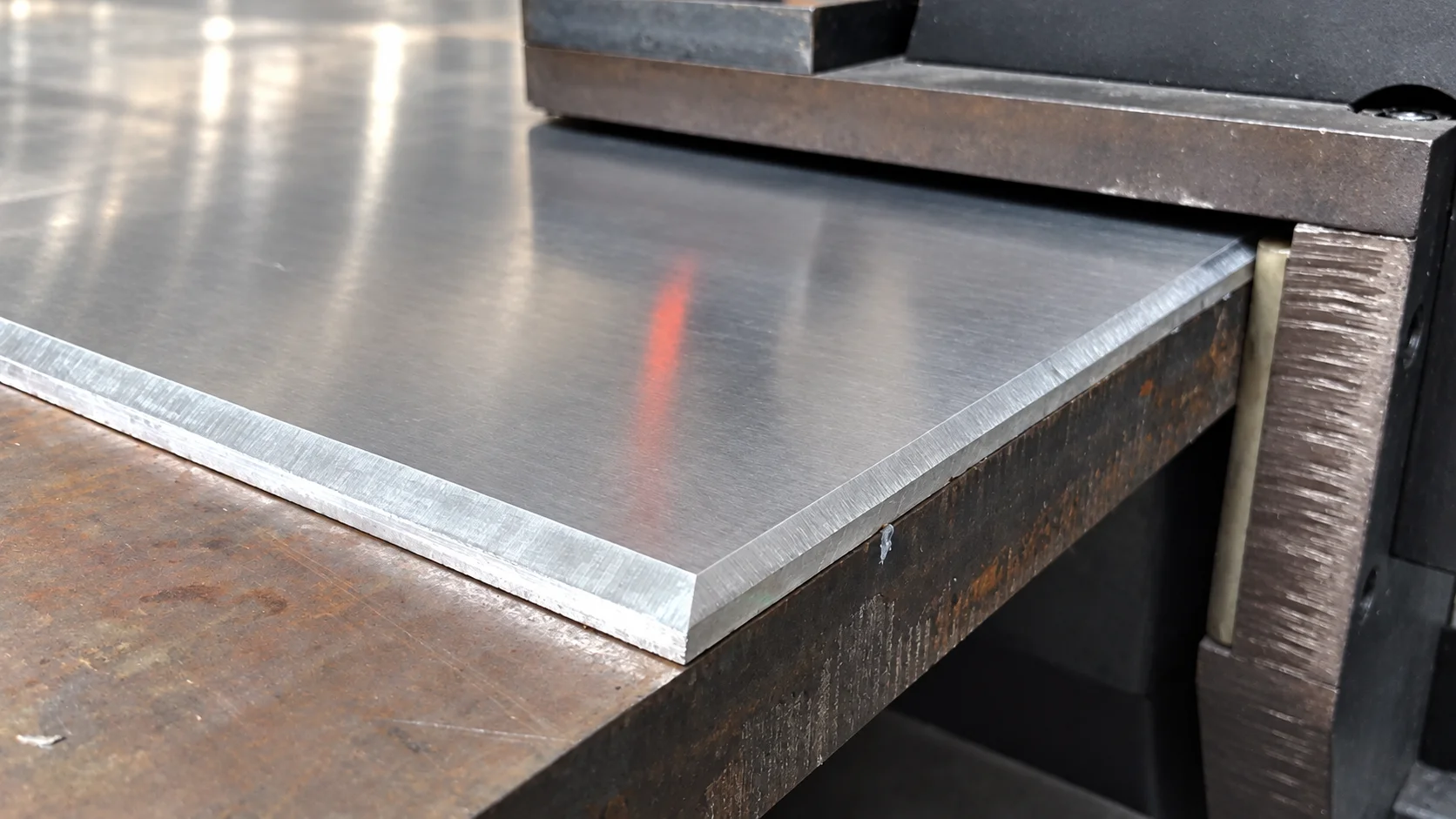

Fräsningen ger en jämn och slät fasyta. Vändskär väljs efter materialet som ska bearbetas.

J-fas med särskilt fräshuvud

När foggeometrin kräver J-fas byts standardfräshuvudet mot ett särskilt huvud med runda skär. Det möjliggör J-fasning med radie R6 eller R8 i vinklar mellan 0° och 30°.

Ange önskad fogprofil vid offertförfrågan så att rätt verktyg kan specificeras.

Fördelar med Edge 80

• Mindre manuell styrning – matningssystemet driver bearbetningen längs kanten.
• Flexibilitet mellan arbetsuppgifter – anpassa fasvinkel och verktyg efter foggeometrin.
• Tydlig avläsning – kontrollera vinkel och passdjup på två displayer.
• Utbytbara slitdelar – byt vändskär när skäreggarna är förbrukade.

Om kapaciteten: Diagonal faslängd mäts längs den sneda fasytan. Den maximala faslängden varierar med fasvinkeln och är inte samma mått som plåttjocklek eller fasdjup. Stora faser byggs upp genom flera passager.

• Varvtalsreglering för fräshuvudet – för anpassning av varvtalet efter material och bearbetning.
• Fräshuvud med runda skär – för J-fasning med önskad radie och geometri.
• Vändskär – anpassade efter material och arbetsuppgift.
