TC73 | Rörfasmaskin med utvändig fastspänning | 10–73 mm

TC73 rörfasmaskin för rör Ø 10–73 mm

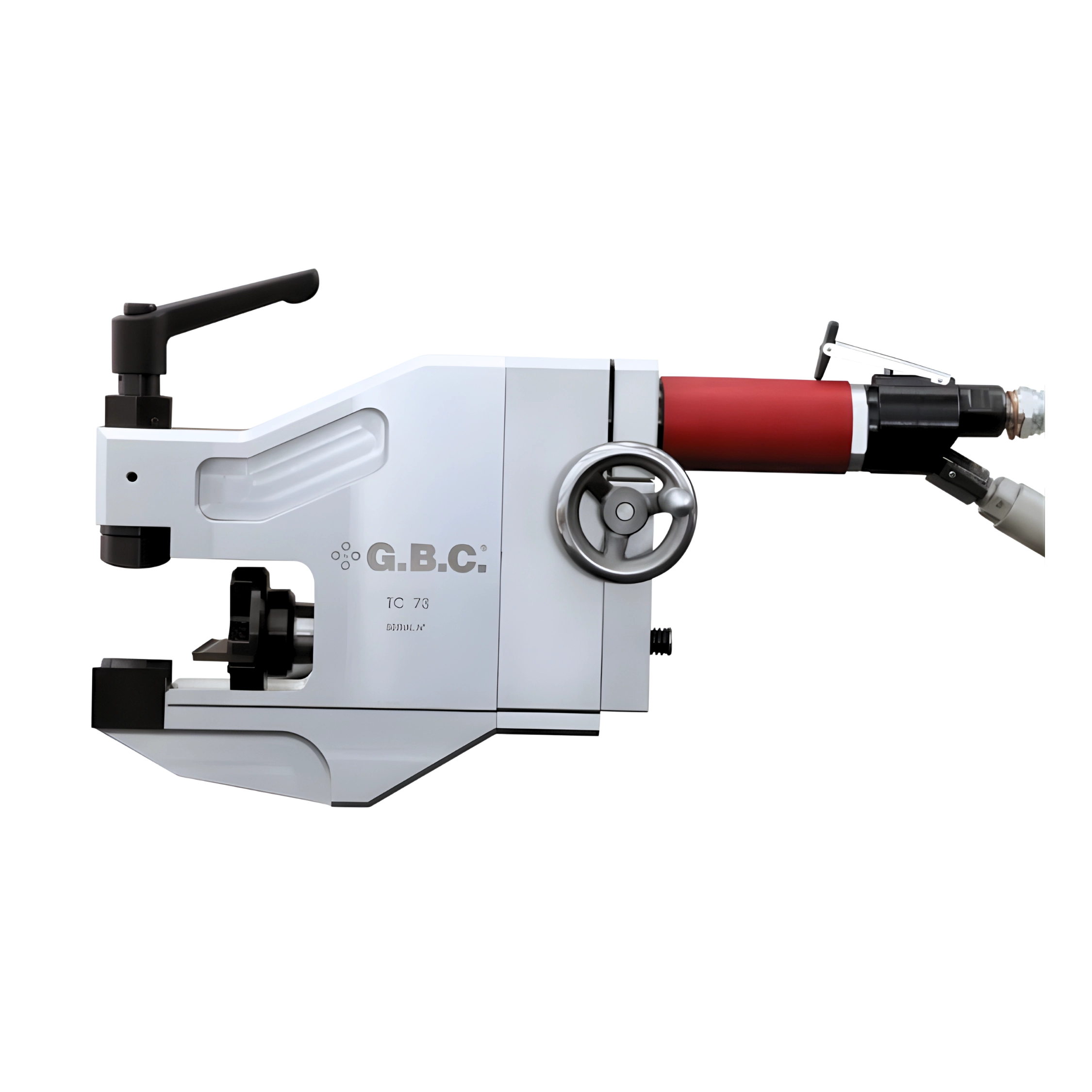

TC73 från GBC är en kompakt rörfasmaskin med utvändig fastspänning, utvecklad för fasning av rör med ytterdiameter 10–73 mm. Maskinen används vid fogberedning där invändig fastspänning inte är möjlig eller önskvärd.

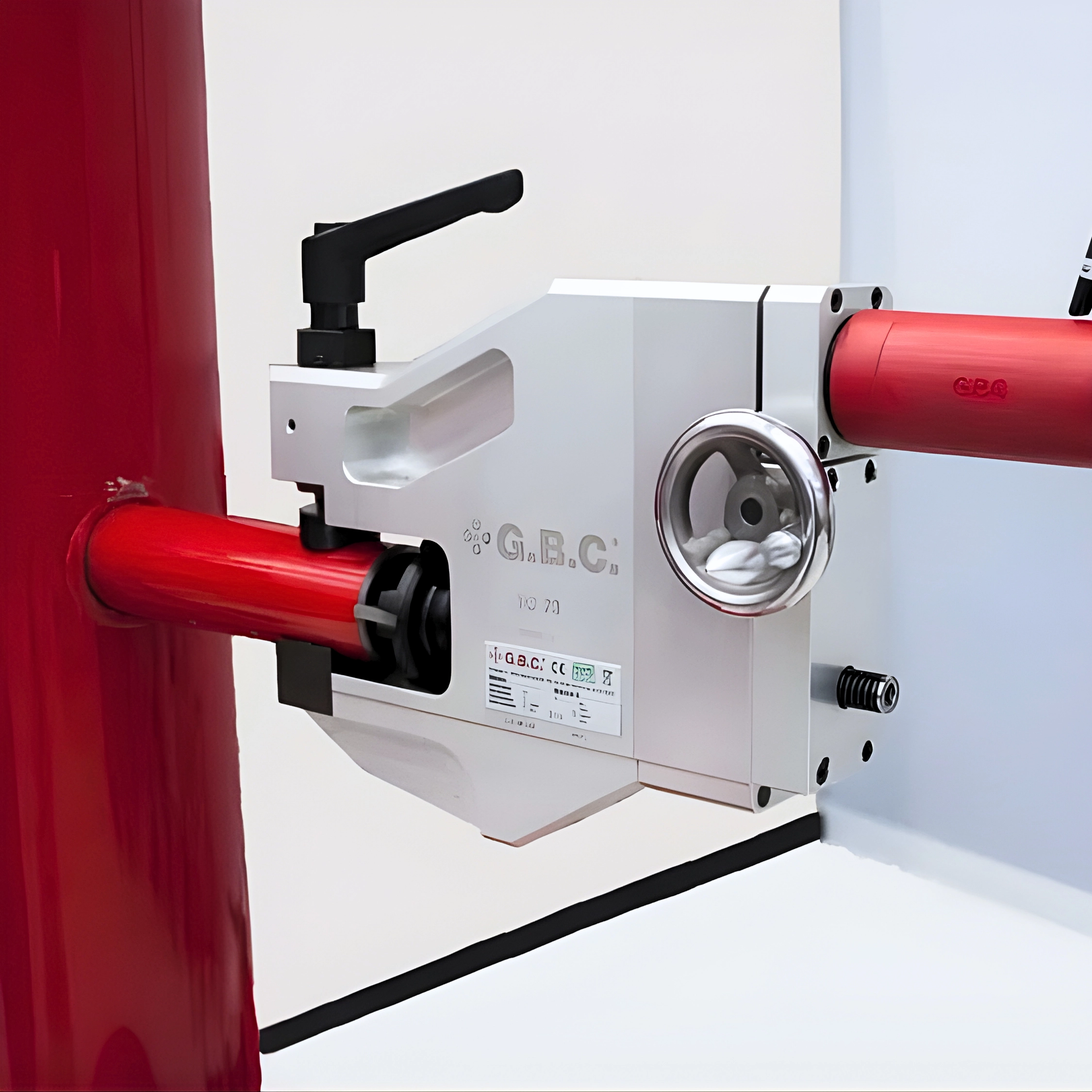

Genom att låsa maskinen mot rörets utsida påverkas inte den invändiga ytan, samtidigt som stabil fixering säkerställs under bearbetningen.

Stabil fasning och flexibel användning

Den utvändiga fastspänningen ger säker fixering och god åtkomlighet vid rörbearbetning. TC73 lämpar sig därför i rörsystem där den invändiga ytan måste skyddas eller där röret redan är installerat. Konstruktionen ger noggrann och repeterbar fasning inför svetsning.

Den kompakta designen gör maskinen lätt att hantera både i verkstad och ute i anläggningar. Den används bland annat vid:

• tillverkning
• underhåll
• industriella rörinstallationer

Maskinen är även särskilt lämplig för arbete i panelväggar där utrymmet är begränsat.

TC73 finns i två utföranden beroende på arbetsmiljö:

• pneumatiskt utförande
• elektriskt utförande

Det gör maskinen flexibel för olika arbetsplatser.

Arbetsområde

• Rör ytterdiameter: Ø 10 – 73 mm

Fastspänning

• Utvändig

Chuck

• Stålhållarchuck: 75 mm (standard)
• Tillval: 50 mm

Prestanda

• Matningslängd: 30 mm
• Motoreffekt:
  • Pneumatisk: 0,7 Hp
  • Elektrisk: 750 W
• Vridmoment:
  • Pneumatisk: 56 Nm
  • Elektrisk: 82 Nm

Drift (pneumatisk)

• Rekommenderat lufttryck: 6 bar
• Luftåtgång: 950 L/min

Varvtal

• Tomgångsvarvtal:
  • Pneumatisk: 110 rpm
  • Elektrisk: 75 rpm

Användningsområde

• Fogberedning
• Verkstad och underhåll
• Applikationer där utvändig fastspänning krävs
