Tubvalsmaskiner

Pneumatiska tubvalsmaskiner för kontrollerad tubinvalsning

Tubvalsmaskiner, internationellt benämnda pneumatic tube rolling motors, används för mekanisk tubinvalsning i värmeväxlare, pannor och andra tubade konstruktioner.

Tubecks pneumatiska tubvalsmaskiner är utvecklade för momentstyrd tubinvalsning, torque-controlled tube rolling. Maskinerna driver ett mekaniskt tubvalsverktyg som expanderar tuben mot tubplåtens hål.

Med rätt maskin, tubexpander och inställning kan operatören uppnå en jämn och repeterbar expansion vid nytillverkning, service och omtubning. Pneumatisk drift ger en robust lösning för krävande industriella miljöer och återkommande valsning av många tuber.

Momentstyrd tubinvalsning

Vid momentstyrd tubinvalsning ställs maskinen in på ett bestämt vridmoment, preset torque. När det inställda värdet uppnås stoppar eller reverserar maskinen, beroende på modell och utförande.

Det bidrar till att tuberna bearbetas under mer enhetliga förutsättningar och minskar risken för:

• för liten expansion, under-rolling
• för stor expansion, over-rolling
• varierande infästning mellan tuberna
• onödig reduktion av tubens väggtjocklek
• ojämnt resultat vid seriemässig invalsning

Det inställda vridmomentet ska fastställas för den aktuella kombinationen av tub, tubplåt, material och verktyg. Momentstyrningen ersätter inte beräkning, provvalsning och kontrollmätning av den färdiga innerdiametern.

Automatisk reversering och effektivt arbetsflöde

Flera tubvalsmaskiner har automatisk reversering, automatic reverse. När det förinställda vridmomentet har uppnåtts växlar maskinen rotationsriktning och hjälper till att föra ut dornet ur tubexpandern.

Funktionen kan ge:

• kortare cykeltid mellan tuberna
• ett mer enhetligt arbetsförlopp
• minskad manuell hantering
• bättre repeterbarhet
• effektivare arbete vid omfattande omtubning

Funktion och manövrering varierar mellan maskinserierna. K20-, K50- och K70-modellerna ska därför väljas utifrån tubdimension, erforderligt vridmoment, varvtal och arbetsmiljö.

Modeller för olika tubdimensioner

Tubeck erbjuder pneumatiska tubvalsmaskiner för ett brett spann av tubdimensioner:

• K20-2500 – rekommenderad för tuber upp till 6,3 mm
• K20-1800 – rekommenderad för tuber upp till 9,5 mm
• K20-550 – rekommenderad för tuber upp till 12,7 mm
• K50-1250 – rekommenderad för tuber upp till 19,0 mm
• K50-600 – rekommenderad för tuber upp till 25,4 mm
• K50-400 – rekommenderad för tuber upp till 31,7 mm
• K70-190 – rekommenderad för tuber upp till 63,5 mm
• K70-90 – rekommenderad för tuber upp till 101,6 mm

Modellbeteckningens sista tal anger maskinens fria varvtal, free speed, i varv per minut. Ett högre varvtal används normalt för mindre tubdimensioner, medan större och tjockare tuber kräver lägre varvtal och högre vridmoment.

Angiven tubdimension är vägledande. Valet påverkas även av:

• tubmaterial
• godstjocklek
• tubplåtens material och håldiameter
• tubexpanderns dimension och arbetslängd
• önskad reduktion av tubväggen
• erforderligt vridmoment
• åtkomlighet och arbetsställning

Tubeck bör bekräfta maskinvalet för den aktuella applikationen innan arbetet påbörjas.

K20 för mindre tubdimensioner

K20-serien består av kompakta pneumatiska tube rolling motors för mindre tubdimensioner. Maskinerna expanderar tuben till ett förinställt vridmoment och reverserar därefter automatiskt.

Serien lämpar sig bland annat för:

• mindre tuber i värmeväxlare och kondensorer
• seriemässig invalsning
• arbete där låg vikt och god åtkomlighet är viktigt
• tubdimensioner upp till cirka 12,7 mm beroende på modell och applikation

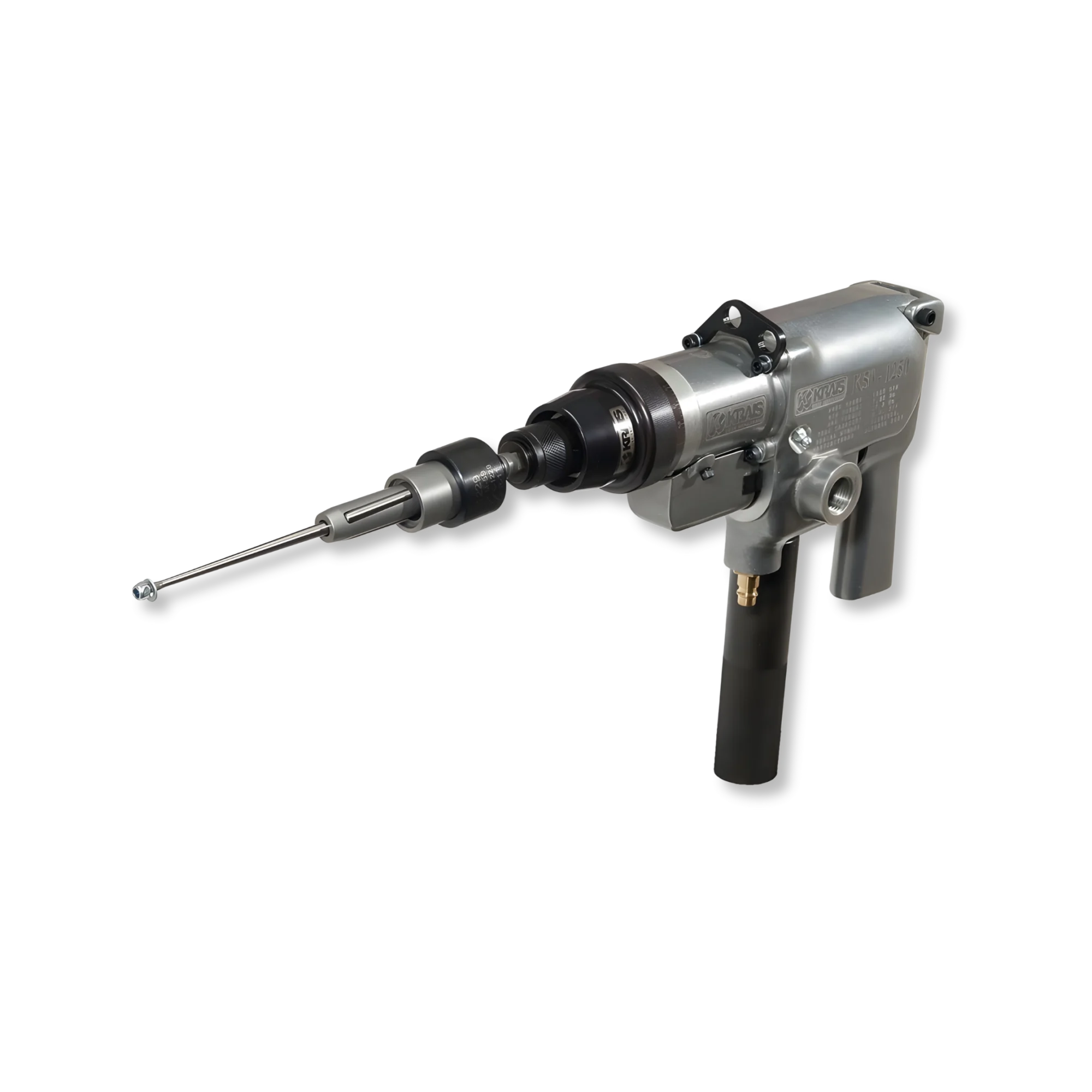

K50 för värmeväxlare och pannor

K50-serien är utvecklad för kontrollerad expansion av medelstora tubdimensioner. Maskinerna kombinerar pneumatiskt drivsystem med justerbar momentkontroll och används tillsammans med en tubexpander anpassad efter tub och tubplåt.

K50 kan användas vid:

• omtubning av värmeväxlare
• nytillverkning och underhåll
• återkommande invalsning av många tuber
• applikationer som kräver högre vridmoment än K20-serien

K70 för större tubdimensioner

K70-serien består av momentstyrda pneumatiska tubvalsmaskiner för större tubdimensioner och högre belastning. Vinkelhuvudet underlättar arbete i pannor och andra konstruktioner där utrymmet bakom tubänden är begränsat.

Serien används bland annat för:

• större panntuber
• tjockare tubväggar
• arbete i vattenlådor och trånga utrymmen
• krävande underhåll inom kraft- och processindustri

Hyra tubvalsmaskin från Tubeck

Tubecks tubvalsmaskiner finns för uthyrning och är ett flexibelt alternativ vid revisioner, tillfälliga omtubningar och projekt där egen utrustning inte används regelbundet.

Vid bokning bör följande uppgifter anges:

• tubens ytterdiameter
• tubens godstjocklek
• tubplåtshålets diameter
• tubplåtens tjocklek
• tubens och tubplåtens material
• antal tuber
• önskad väggtjockleksreduktion
• tillgängligt lufttryck och luftflöde
• arbetsmiljö och åtkomlighet

Utifrån dessa uppgifter kan Tubeck hjälpa till att välja rätt tubvalsmaskin, tubexpander, rullar, dorn och tillbehör.

Beräkningsverktyg för tubinvalsning

Tubeck erbjuder ett digitalt beräkningsverktyg för mekanisk tubinvalsning i värmeväxlare och pannor. Verktyget hjälper operatören att beräkna vilken innerdiameter tuben ska ha efter valsning.

Beräkningen utgår från:

• tubplåtens håldiameter
• tubens ytterdiameter
• tubens väggtjocklek
• önskad reduktion av tubväggen, tube wall reduction

Resultatet anges i millimeter och används som underlag när maskinens vridmoment ska ställas in. Börja med låg momentinställning, genomför en provvalsning och mät tubens färdiga innerdiameter. Justera därefter momentet stegvis tills det beräknade måttet uppnås.
