Prisintervall: 1,810 kr till 2,420 kr

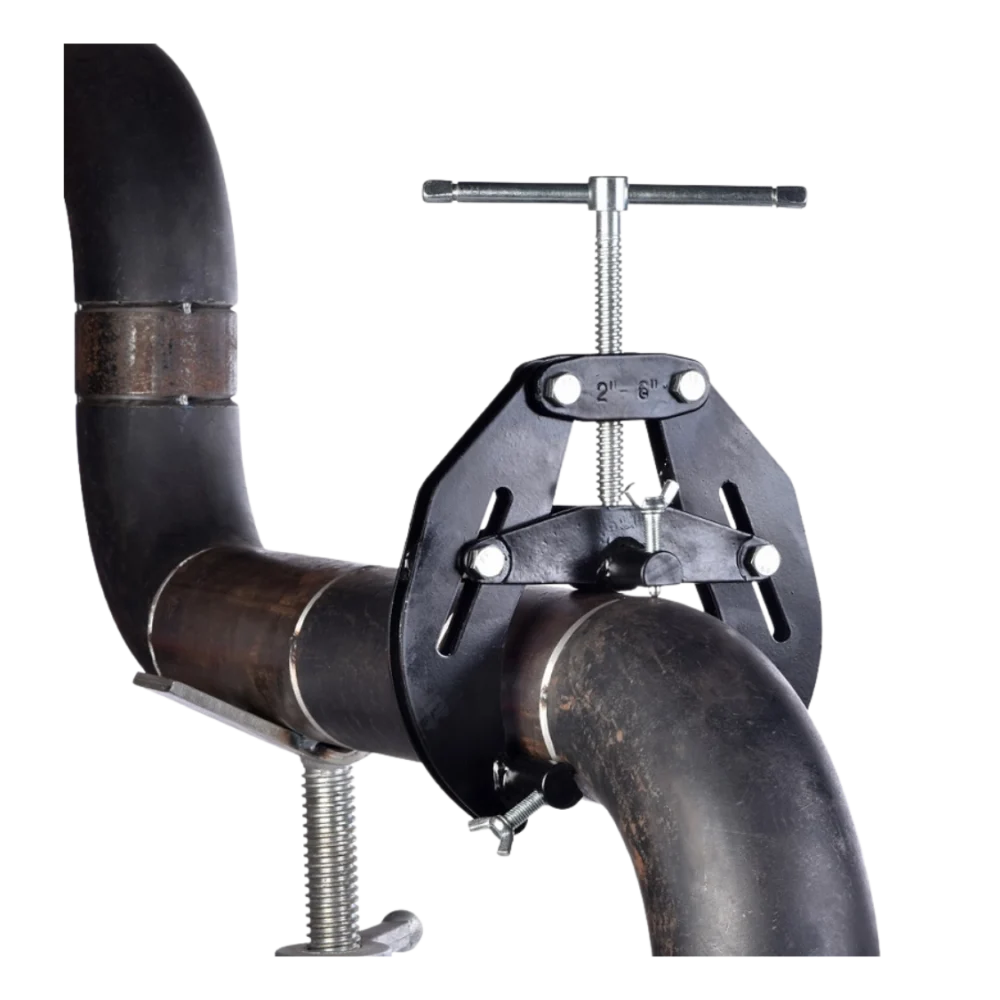

En professionell rörfixtur utvecklad för exakt centrering av rör vid svetsning. Fixturen används för att snabbt positionera och hålla rör i rätt läge inför och under svetsarbete, vilket bidrar till en stabil fog och en jämn svetsprocess.
Den här produkten har flera varianter. De olika alternativen kan väljas på produktsidan
Prisintervall: 580 kr till 2,580 kr
En robust rörfixtur utvecklad för snabb och exakt centrering av rör vid svetsning. Fixturen används för att hålla rör i korrekt position inför och under svetsarbete, vilket underlättar linjering och bidrar till ett stabilt svetsförlopp.
Den här produkten har flera varianter. De olika alternativen kan väljas på produktsidan

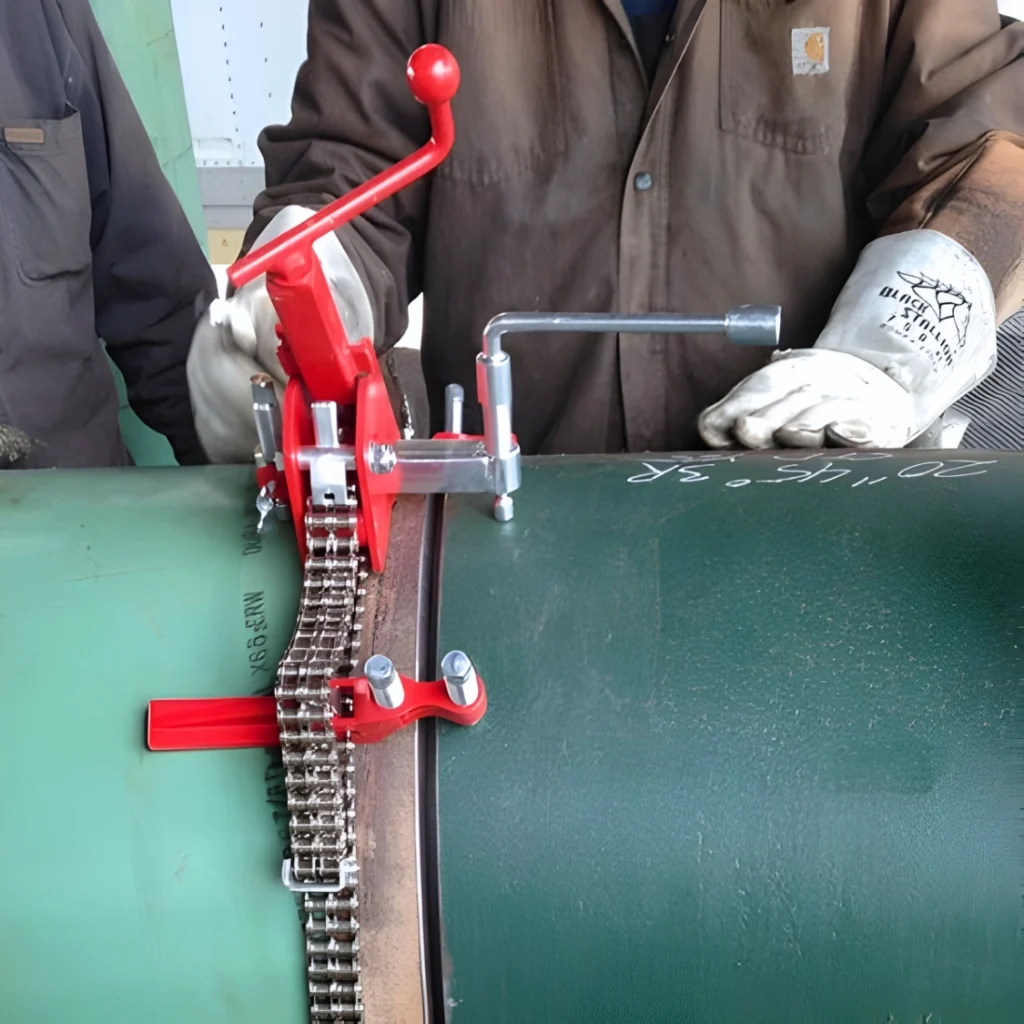

Den dubbla kedjeklämman är en kraftfull extern rörklämma utvecklad för exakt inriktning och riktning av rör i krävande industriella miljöer. Den dubbla kedjekonstruktionen ger stabil fastspänning och gör det möjligt att arbeta noggrant vid svetsning, sammanfogning och annan bearbetning av rör.
Den enkla kedjeklämman är en smidig och kraftfull extern rörklämma utvecklad för inriktning och riktning av rör vid svetsning och rörmontage.
Låsande rörfixturer utvecklade för stabil fastspänning och positionering av flänsar mot rörböjar och rörkrökar. Konstruktionen med två oberoende klämmor gör det möjligt att arbeta flexibelt vid montering och inriktning av flänsar i kombination med böjda rörsektioner.
Låsande rörfixturer utvecklade för exakt koaxiell inriktning av rör, flänsar och andra cylindriska komponenter vid svetsning. Konstruktionen består av två oberoende expanderande klämmor som centrerar och låser komponenterna i rätt position innan svetsningen påbörjas.
Professionella rörklämmor utvecklade för snabb och exakt inriktning av rör och flänsar vid svetsning. Fixturerna används för att centrera komponenter inför svetsarbete och säkerställa korrekt positionering innan svetsfogen läggs.
Den manuella burklämman är en enkel och kostnadseffektiv rörfixtur för snabb och exakt inriktning av rör med samma diameter vid mindre svetsarbeten. Klämman håller rören stadigt på plats och säkerställer korrekt positionering under svetsprocessen.
Den hydrauliska burklämman är en kraftfull extern rörfixtur utvecklad för exakt inriktning av rör med samma diameter vid tungt och precisionskrävande svetsarbete. Den hydrauliska funktionen ger en stabil och kontrollerad fastspänning, vilket gör klämman lämplig vid arbeten där hög kraft och noggrann positionering krävs.
Den spärrmekaniska burklämman är en stark och exakt extern rörfixtur utvecklad för snabb inriktning av rör med samma diameter vid svetsning. Tack vare spärrmekanismen kan klämman spännas stegvis och kontrollerat, vilket gör den särskilt lämplig vid arbete i trånga utrymmen.
Rörfixturer för stabil fastspänning av rör
Rörfixturer används för att fixera och linjera rörändar före svetsning. De säkerställer korrekt centrering, jämnt rotgap och minimerar Hi-Lo, vilket är avgörande för svetskvalitet och repeterbarhet. Tubecks sortiment omfattar bryggfixturer, cage clamps, kedjefixturer samt interna system för olika dimensioner, material och geometrier.
Flexibla lösningar för flera rördimensioner
Tubecks rörfixturer täcker dimensioner från 10 mm upp till 1829 mm och är anpassade för allt från mindre verkstadsjobb till pipeline och tung industri. Bryggfixturer används främst upp till 355 mm, medan cage clamps lämpar sig för fasta dimensioner och serieproduktion. För större dimensioner och deformering används kedjefixturer med möjlighet till reforming. Vid flänsar, böjar eller olika dimensioner används interna system och pincer clamps för exakt linjering.
Funktion
Rörfixturer används för att fixera, centrera och linjera rör och komponenter före svetsning. De säkerställer korrekt positionering, jämnt rotgap och minimerar intern förskjutning (Hi-Lo) mellan rörändarna. Vissa modeller används enbart för fixering medan andra även kan korrigera ovalitet och deformation genom kontrollerad kraftfördelning runt röret. Detta ger bättre svetskvalitet, kortare monteringstid och högre repeterbarhet vid både verkstadsarbete och montage i fält.
Specifikation
Rörfixturerna används för mekanisk fixering och centrering av rör före häft- och slutsvetsning. De korrigerar eller eliminerar Hi-Lo och säkerställer koaxial linjering mellan komponenter.
Sortimentet omfattar:
- Externa och interna fixtursystem
- Dimensioner från 10 mm till 1829 mm
- Modeller för både standardrör och komplex geometri
- Utföranden i kolstål och rostfritt
- System för reforming av ovalitet och deformation
- Lösningar för rör–rör, rör–fläns, böjar och T-stycken
Flera modeller möjliggör svetsning utan demontering av fixturen.
Användningsområden
Rörfixturer används inom bland annat pipeline, oil & gas, skeppsbyggnad, processindustri och verkstadsproduktion där svetsfogar kräver hög precision och repeterbarhet.
De används för:
- Linjering av rör före svetsning
- Korrigering av Hi-Lo och ovalitet
- Fixering vid häftsvetsning
- Svetsning av flänsar, böjar och komponenter med olika diameter
- Serieproduktion och montage i fält
Vid arbete i rostfritt, duplex, superduplex och titan används rostfria kontaktpunkter för att undvika kontaminering och korrosion.
