Skärstål & tillbehör

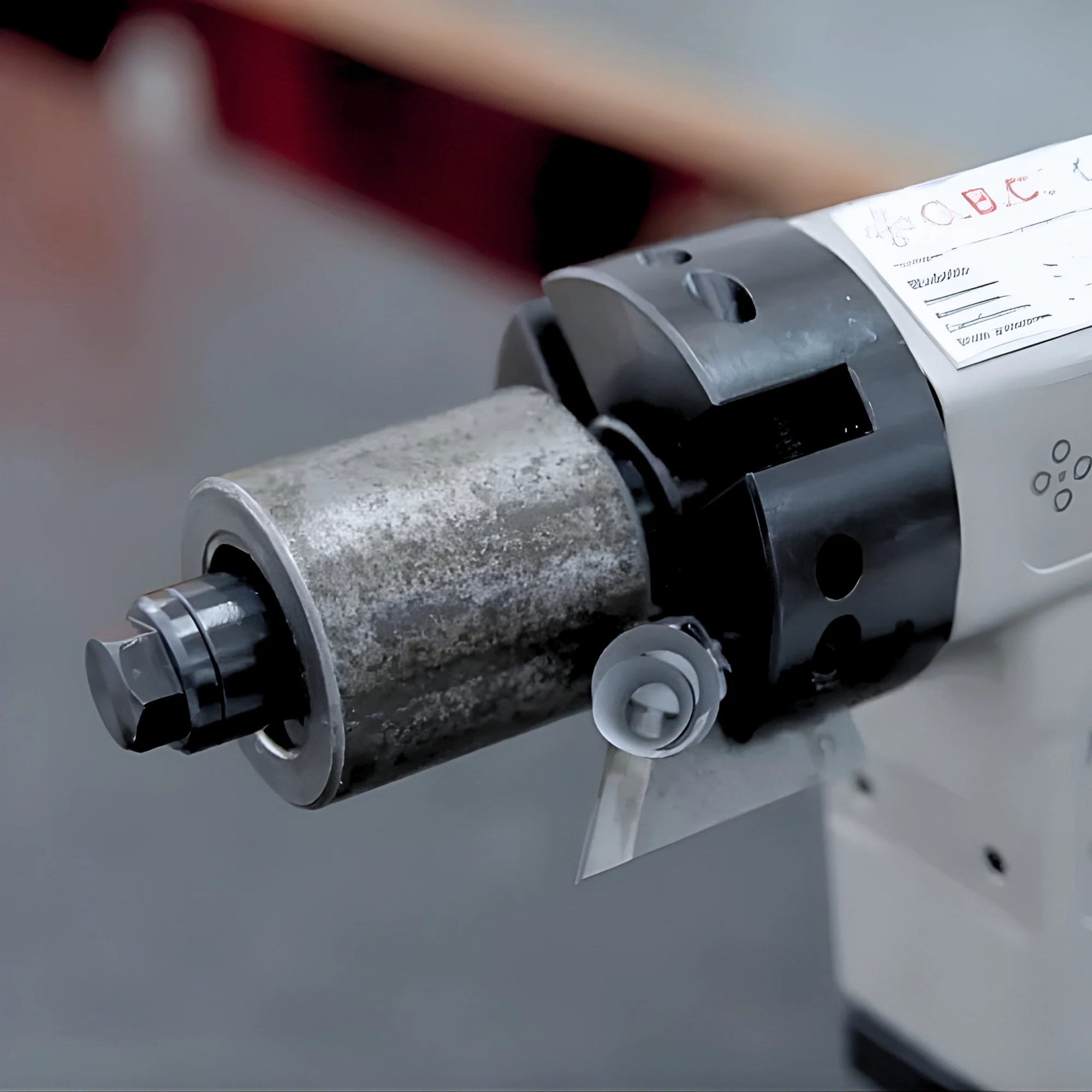

Skärstål och tillbehör till rörfasmaskiner

Tubeck erbjuder skärstål och fasverktyg för rörfasmaskiner, internationellt benämnda pipe beveling tool bits och beveling tools. Sortimentet omfattar verktyg för fogberedning, planbearbetning samt invändig och utvändig bearbetning av rör och tuber.

Skärstålen finns i flera geometrier, slipningar och materialutföranden för olika rördimensioner, stålkvaliteter och bearbetningsmoment. Sortimentet omfattar allt från verktyg för vanlig V-fog till specialslipade skärstål för J-fog, U-fog, sammansatta faser och höglegerade material.

Skärstål för olika rördimensioner och fogprofiler

Tubecks skärstål finns för både mindre och större rördimensioner. Standardtjockleken är 6 mm för rördimensioner upp till 10 mm för större dimensioner.

Sortimentet omfattar bland annat:

• skärstål för invändig och utvändig bearbetning
• planstål, facing tool bits
• fasstål, beveling tool bits
• verktyg för invändig bearbetning, counterboring tools
• skärstål för V-fog, Y-fog, J-fog och U-fog
• verktyg för tulpanfog
• compoundskärstål för sammansatta foggeometrier
• specialslipningar och alternativa verktygsmaterial på förfrågan

Valet av skärstål bör baseras på rördimension, godstjocklek, material, maskinmodell och den foggeometri som anges i svetsproceduren.

Skärstål för fogberedning inför svetsning

Skärstålen används för att skapa en kontrollerad foggeometri på röränden inför svetsning. Arbetsmomentet benämns internationellt weld preparation, weld prep eller pipe end preparation.

Beroende på verktygsgeometri kan rörfasmaskinen användas för att skapa exempelvis:

• V-fog, V-bevel eller V-prep
• Y-fog med fas och rotkant
• J-fog, J-prep
• U-fog, U-groove preparation
• tulpanfog
• compoundfas, compound bevel
• plan rörände, flat facing
• invändig dimensionsanpassning, counterboring

Rätt verktygsgeometri ger en jämn och repeterbar fogberedning och minskar behovet av manuell slipning före svetsning.

Planstål för planbearbetning och avkortning

Planstål, internationellt kallade facing tool bits, används för att plana röränden och skapa en jämn yta vinkelrätt mot rörets längdriktning. Beroende på maskin, verktygsuppsättning och rörets godstjocklek kan de även användas för kontrollerad avkortning av rör och tuber.

Planbearbetning, pipe facing eller tube facing, används bland annat för att:

• jämna till en ojämn eller skadad rörände
• avlägsna rester efter tidigare kapning
• skapa rätt utgångsyta inför fogberedning
• förbereda tuber inför svetsning eller omtubning
• säkerställa korrekt längd och passform

Planstål ska inte förväxlas med verktyg för konventionell rörkapning. Möjligheten att kapa eller avkorta beror på aktuell maskin, verktygsgeometri och applikation.

Invändiga skärstål och counterboring

Invändiga skärstål används för bearbetning av rörets innerdiameter. Momentet kan beroende på tillämpning beskrivas som internal machining, inside diameter machining eller counterboring.

Invändig bearbetning kan användas för att:

• anpassa den invändiga övergången mellan två rör
• bearbeta rör med varierande godstjocklek
• skapa rätt rotgeometri inför svetsning
• avlägsna svetsmaterial vid omtubning
• bearbeta tubändar i pannor och värmeväxlare

Vid omtubning kan specialverktyg användas för borttagning av svetsförband, internationellt kallat tube seal weld removal. Valet av verktyg ska anpassas efter tub, tubplåt, svetsgeometri och maskin.

Compoundskärstål för sammansatt bearbetning

Compoundskärstål används när flera geometrier eller materialskikt behöver bearbetas i en kontrollerad verktygsuppsättning. En compound bevel består normalt av två eller flera fasvinklar och används ofta på tjockväggiga rör eller vid särskilda krav på svetsfogen.

Vid bearbetning av compound- eller cladrör kan ett specialutformat verktyg först avlägsna eller bearbeta ytterskiktet och därefter skapa den önskade foggeometrin. Borttagning av ett påsvetsat eller metallurgiskt bundet skikt kan internationellt beskrivas som clad removal eller overlay removal.

Verktygets funktion måste anpassas till rörets konstruktion. Begreppet compound bevel beskriver foggeometrin, medan clad pipe eller clad removal beskriver ett rör med flera materialskikt och bearbetningen av dessa.

Verktygsmaterial och beläggningar

Tubecks standardskärstål tillverkas i solid HSS med 8 procent kobolt, ofta benämnt HSS-Co8. Materialet kombinerar seghet, slitstyrka och möjlighet till omslipning.

Beroende på arbetsmaterial och applikation finns även andra utföranden:

• HSS-Co8: standardskärstål för flera typer av stål och generell rörbearbetning
• TiCN-belagt verktyg: verktyg med titanium carbonitride coating för ökad slitstyrka i utvalda material och applikationer
• hårdmetall: tungsten carbide eller carbide tooling för krävande och höglegerade material
• specialverktyg: anpassad geometri, grundmaterial eller beläggning för särskilda material och fogprofiler

Rostfritt stål, duplex, superduplex, titan och nickelbaserade legeringar som Inconel ställer olika krav på skärgeometri, skärhastighet, matning och verktygsmaterial. Verktygsvalet bör därför göras utifrån den exakta materialkvaliteten och bearbetningen, inte enbart materialgruppen.

Användningsområden

Skärstål och tillbehör till rörfasmaskiner används bland annat för:

• fogberedning inför svetsning
• fasning av rör och tuber
• planbearbetning av rörändar
• invändig bearbetning och counterboring
• borttagning av tubsvetsar vid omtubning
• bearbetning av pannor och värmeväxlare
• J-fog, U-fog och compoundfas
• bearbetning av rostfritt och höglegerade material
• bearbetning av compound- och cladrör
