Mini K | Helautomatiskt rörfasmaskin | 20-60 mm

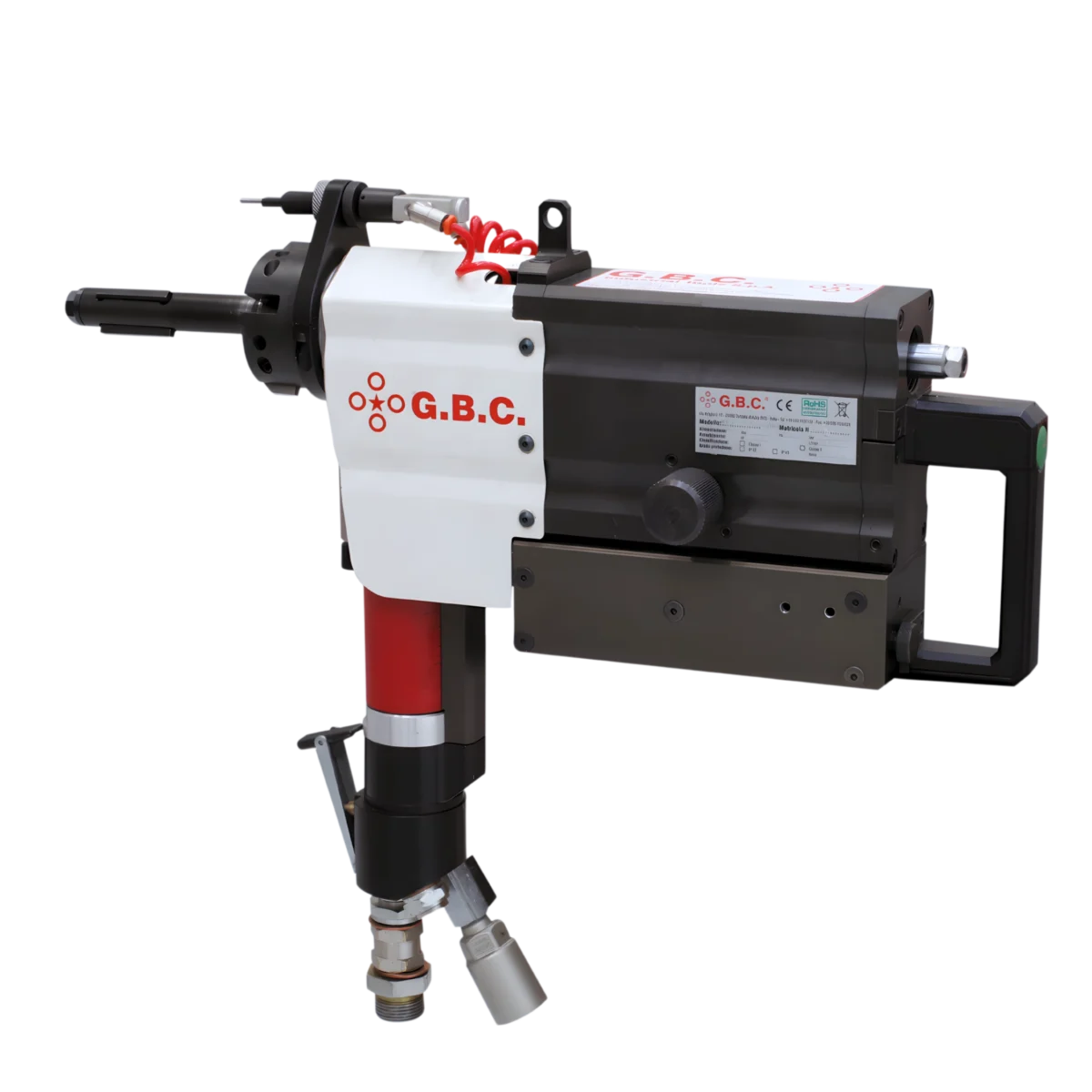

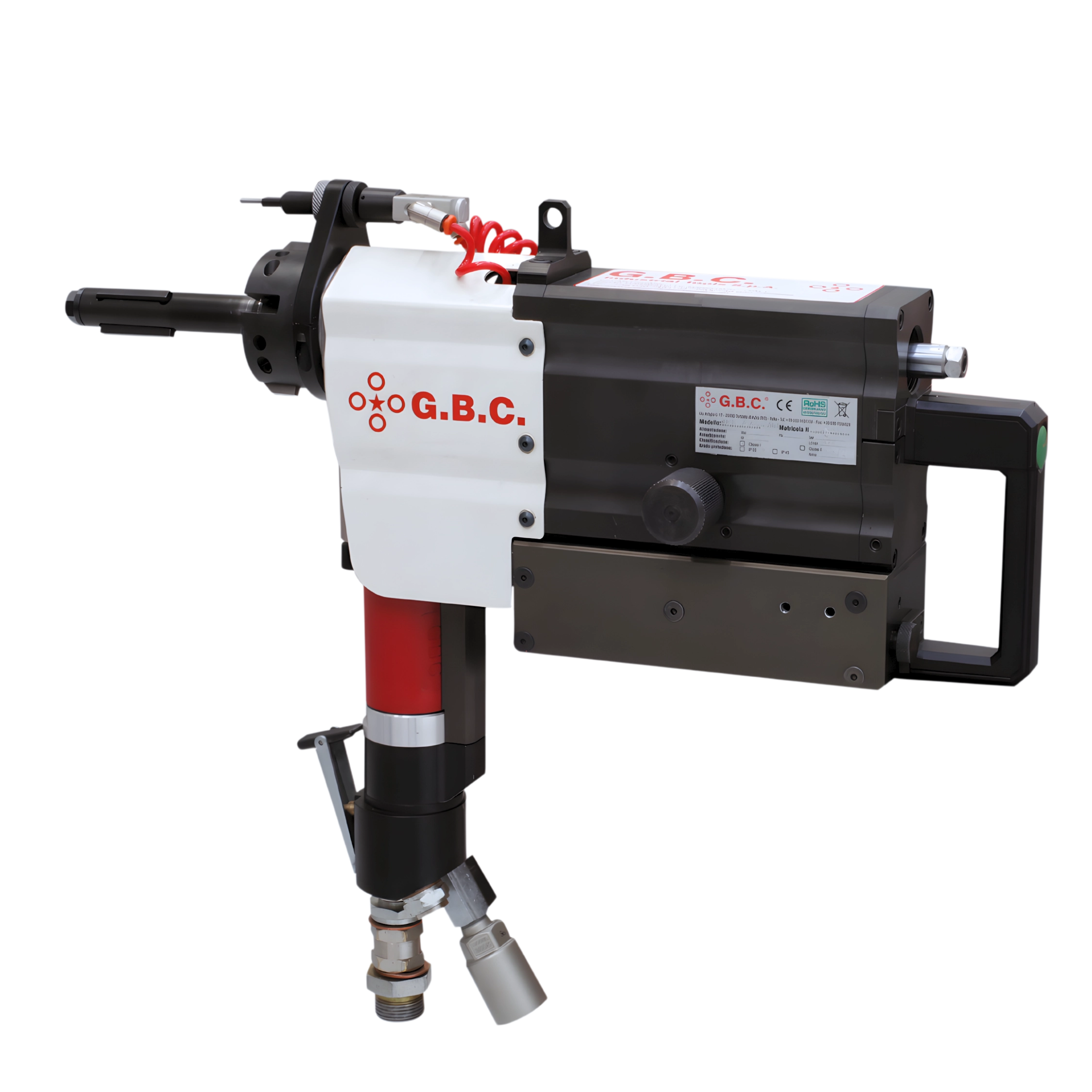

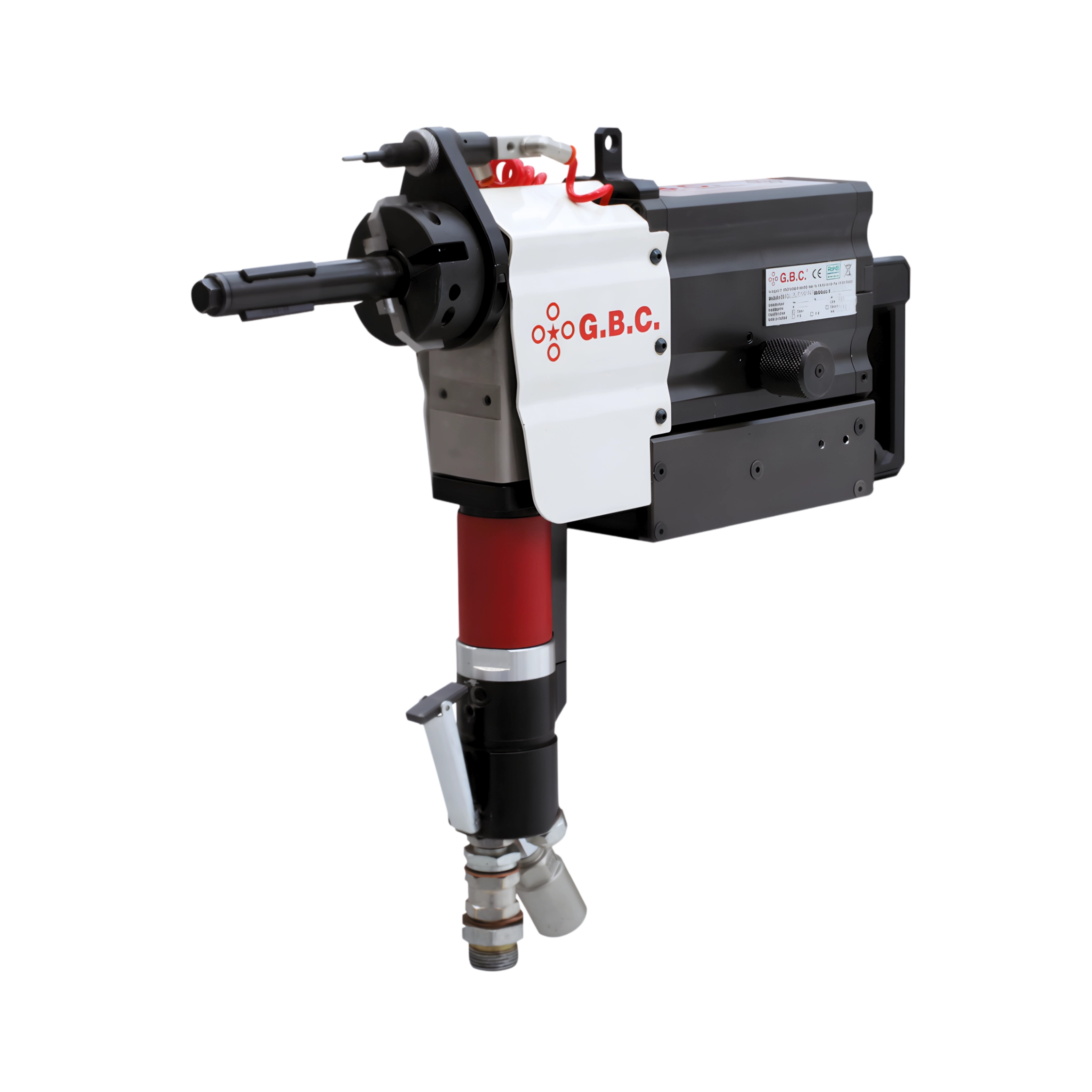

GBC Mini Auto Compact är en luftdriven, helautomatisk rörfasmaskin utvecklad för effektiv och repeterbar bearbetning av rör från 20-60 mm (id/yd). Maskinen är utrustad med automatiserad fastspänning och matning, där hela arbetscykeln – fastspänning, bearbetning och frigöring – sker med en enda knapptryckning.

Automatiken är helt pneumatisk och kombineras med ett justerbart automatiskt ändstopp, som stoppar bearbetningen med snäva toleranser och släpper maskinen från röret när önskat resultat uppnåtts. Detta säkerställer konsekvent och exakt bearbetning, även vid serietillverkning.

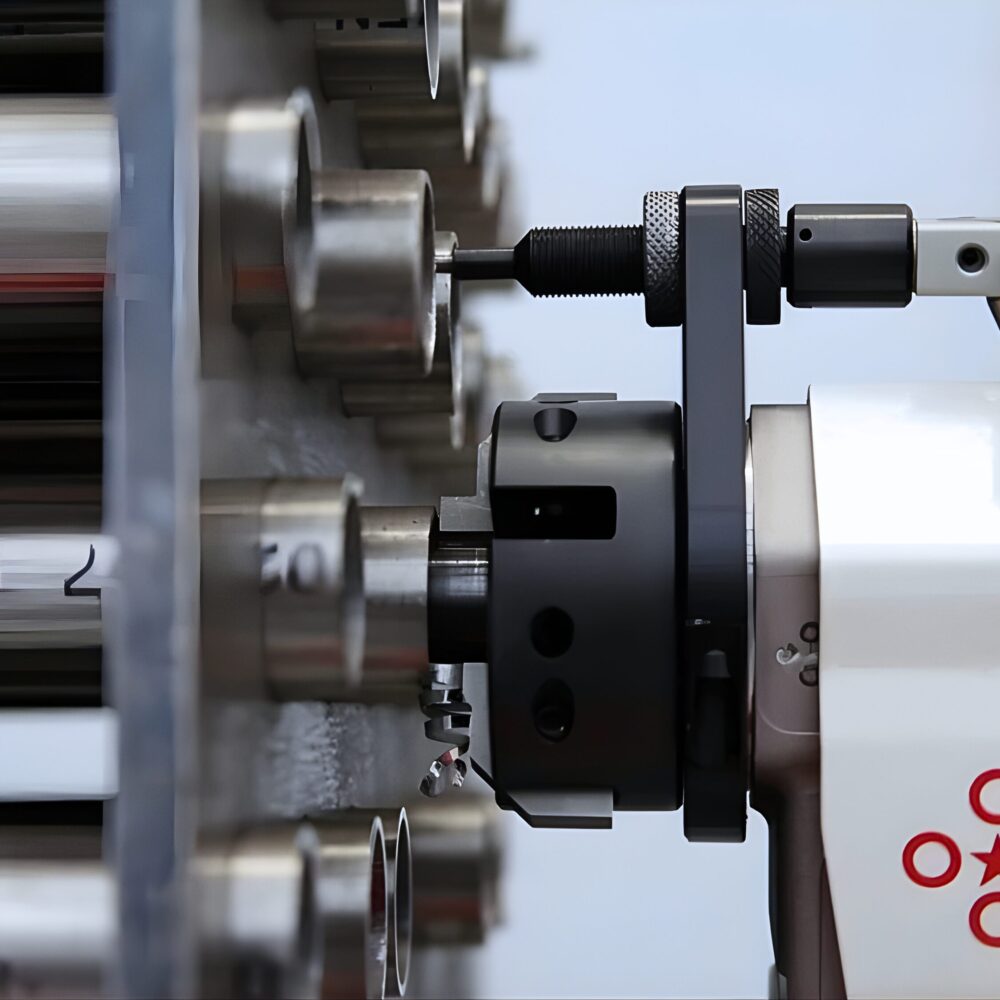

Mini Auto Compact är särskilt lämpad för repetitiva fasningsoperationer, exempelvis vid arbete med stora värmeväxlare, där snabbhet, precision och repeterbarhet är avgörande. Maskinen klarar exempelvis planfräsning av rör, borttagning av svetsförband, förberedelse av tubplåtar inför svetsning med mera.

Tack vare automatisk matning, högt arbetstempo och djupsensor kan identiska bearbetningar utföras i serie med hög precision. Maskinen är dessutom utrustad med krok för upphängning i tex. balansblock, vilket skapar ett ergonomisk arbetssätt.

Arbetsområde

• Rördiameter (ID/OD): 20–60 mm
• Med reducerade axlel (tillval): 12,5 mm

Funktioner

• Fasning
• Planfräsning
• Uppborrning (counterboring)
• Automatisk matning
• Justerbart automatiskt ändstopp

Material

• Kolstål
• Rostfritt stål
• Duplex
• Inconel
• Andra material

Drivning

• Pneumatisk

Chuck

• Verktygschuck med 4 platser för verktyg
• Standard stålhållarchuck: 67 mm
• Tillval: 60 mm

Tekniska data

• Matningslängd: 40 mm
• Vridmoment: 29 Nm
• Rekommenderat lufttryck: 6 bar
• Luftförbrukning: 440 l/min
• Tomgångsvarvtal: 245 rpm
• Vikt: 9 kg

• Reducerade axelset för bearbetning av rör med innerdiameter 12,5–21 mm
• Stålhållarchuck 60 mm (alternativ till standard 67 mm)
• Balanserkrok (för ergonomisk användning)
• Verktyg för fasning, planfräsning och uppborrning
