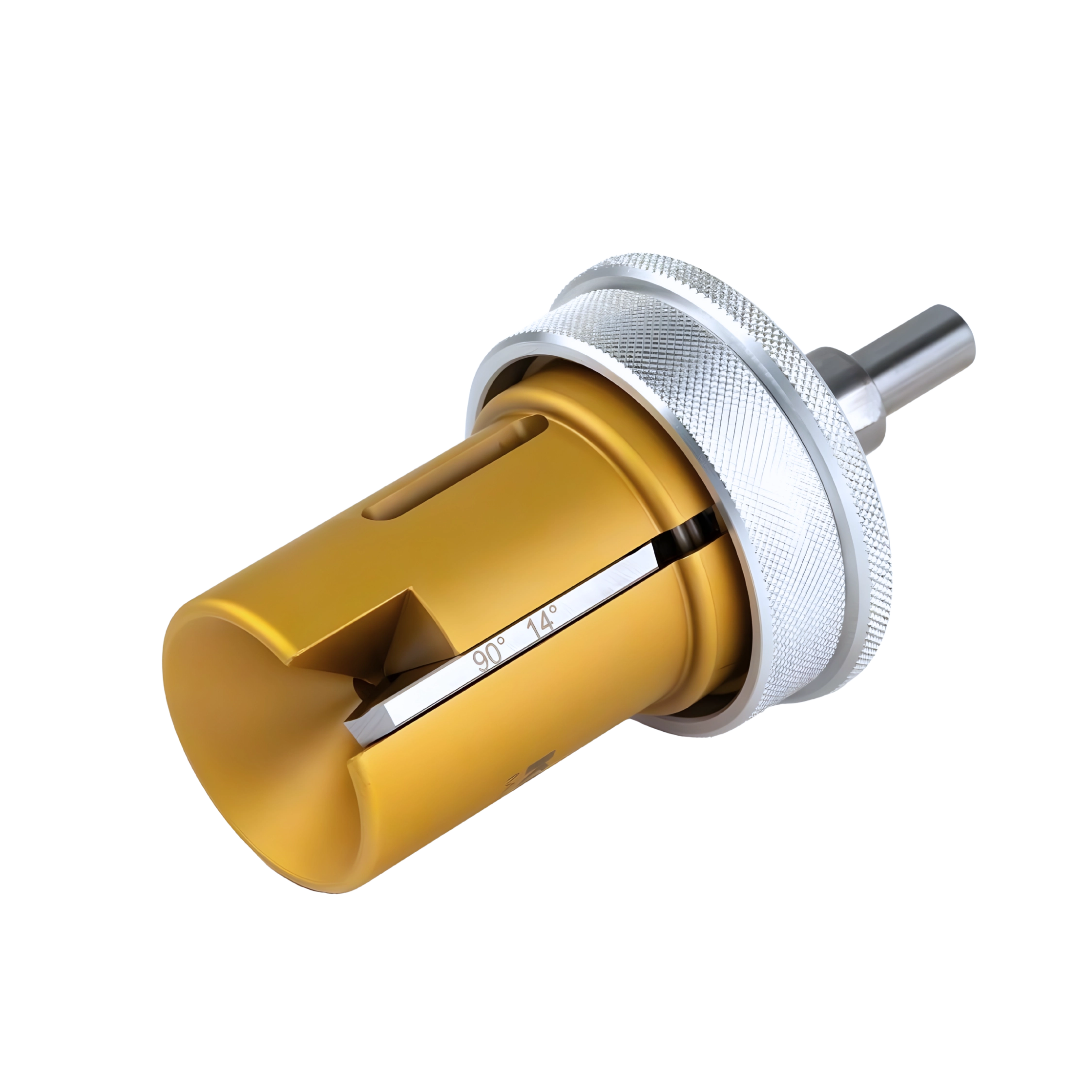

KOPAL utvändig rörgradare för justerbar fasning av rör

KOPAL | Rörgradare för utvändig fasning | Ø 4–117 mm

Precisionsverktyg för justerbar och repeterbar utvändig rörfasning

Prisintervall: 2,149 kr till 7,920 kr

Alla priser är exkl moms.

Direkt från eget lager

Produktbeskrivning

KOPAL är ett precisionsverktyg för utvändig rörfasning och gradning där hög repeterbarhet och kontroll krävs. Verktyget är utvecklat för att skapa en jämn och exakt fas på rör med utvändig diameter från 4 till 117 mm.

Rörgradaren används i produktion och verkstad där fasningen behöver vara konsekvent mellan detaljer. Med möjlighet att ställa in och låsa fasdjupet säkerställs att varje rör bearbetas på samma sätt, vilket förenklar efterföljande svetsning eller montering. Storlekar upp till 45 mm lagerhålls, medan övriga dimensioner levereras på beställning.

Kontrollerad fasning med definierad brytvinkel

KOPAL rörgradare finns med 60° eller 90° brytvinkel, vilket ger:

  • 30° fas

  • 45° fas

på det bearbetade godset. Det gör verktyget användbart i applikationer där fasvinkeln behöver vara tydligt definierad och repeterbar.

Skärgeometri för stabil bearbetning

Verktyget är utrustat med HSS-skärstål med 14° spånvinkel, utformat för stabil avverkning vid rörfasning.

Den rekommenderade skärhastigheten är 10–20 m/min, vilket ger god kontroll över bearbetningen och en jämn fas längs hela rörkanten.

Som tillval finns TiN-belagda skärstål, vilket i vissa material och applikationer kan ge förbättrad livslängd och prestanda.

Kontakta oss för mer information och pris.

Infästning

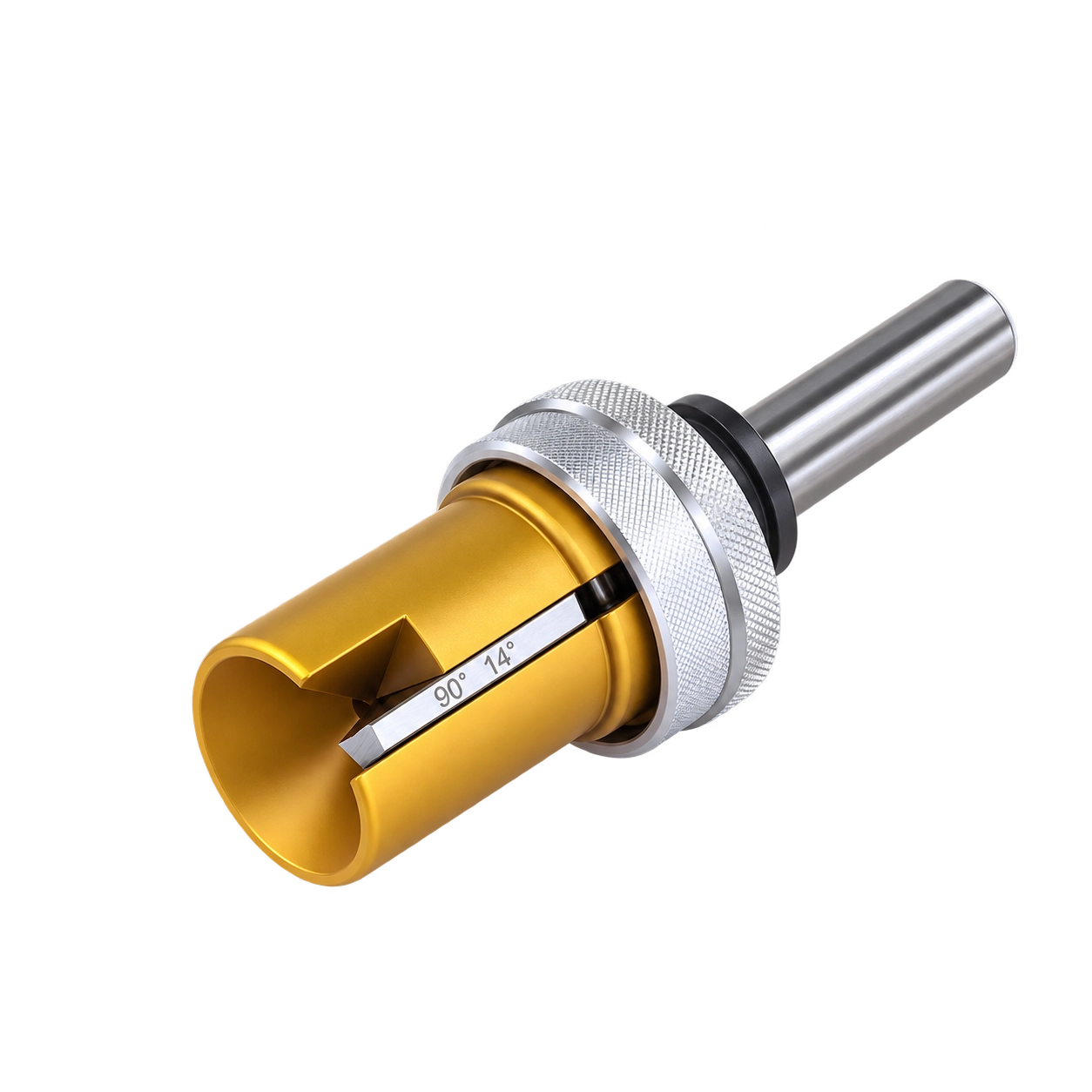

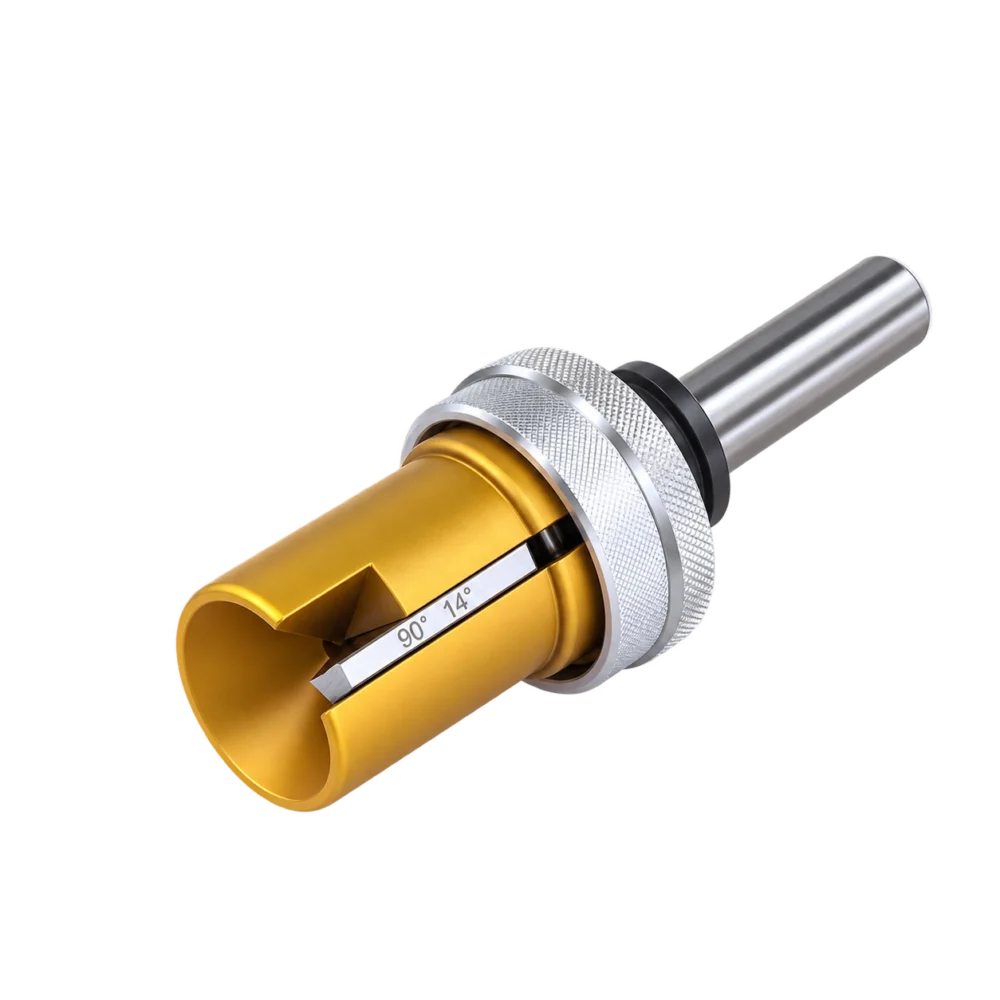

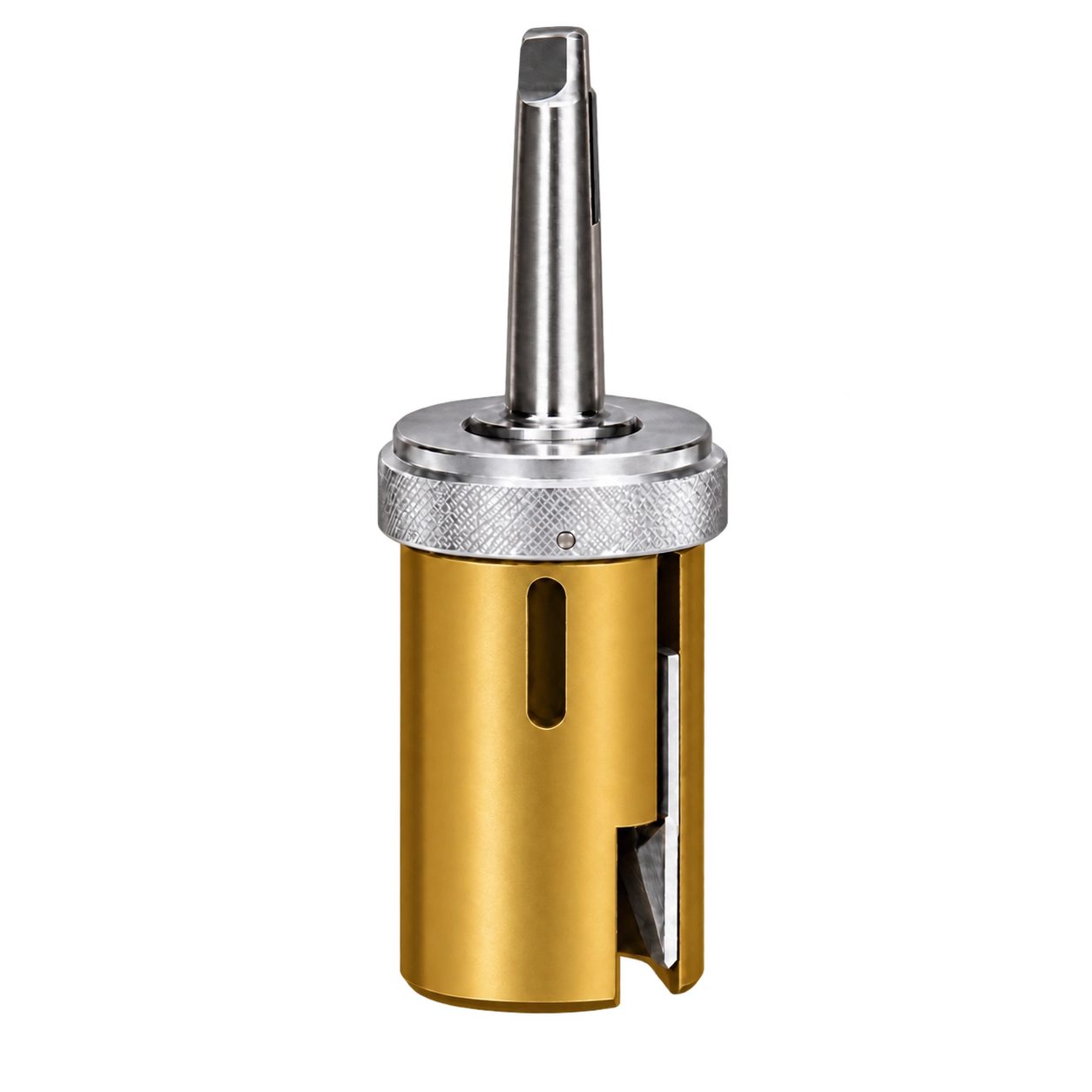

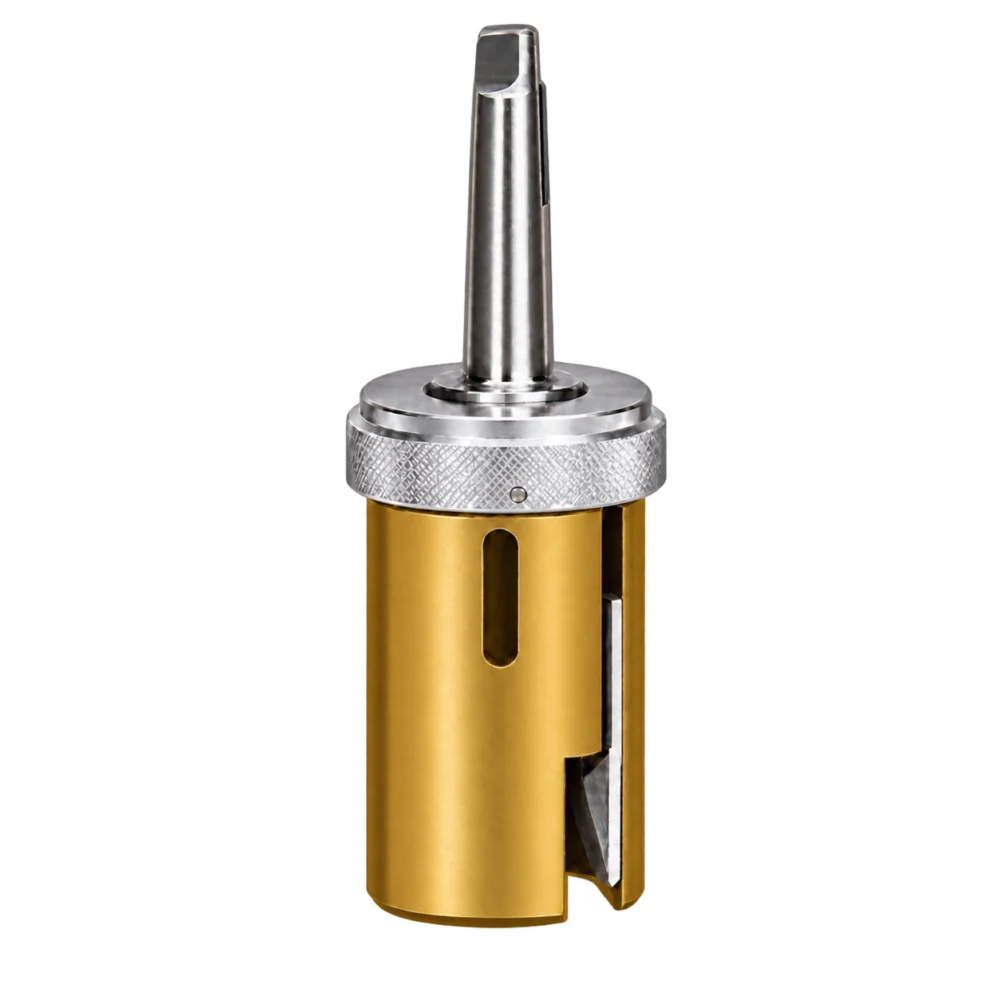

KOPAL rörgradare lagerförs med cylinderfäste, men kan även levereras med morsekona mot beställning.

Fördelar och egenskaper

  • Utvändig rörgradning för rör Ø 4–117 mm

  • Justerbart och låsbart fasdjup

  • Jämn och repeterbar bearbetning

  • Finns med 60° eller 90° brytvinkel

  • Ger 30° eller 45° fas på bearbetat ämne

  • HSS-skärstål med 14° spånvinkel

  • Möjlighet till TiN-belagda skärstål

  • Robust och exakt verktyg för verkstad och produktion

Specifikation

Arbetsområde

  • Utvändig rördiameter: 4–117 mm

Fasvinkel

  • Brytvinkel 60° → 30° fas

  • Brytvinkel 90° → 45° fas

Skärdata

  • Skärstål: HSS
  • Spånvinkel: 14°
  • Rekommenderad skärhastighet: 10–20 m/min

Verktygsfäste

  • Cylinderfäste (lagerförs)
  • Morsekona (mot order, leveranstid ca 1 vecka)

Användningsområden

  • Utvändig fasning av rör
  • Förberedelse inför svetsning
  • Verkstad och produktionsmiljö
  • Applikationer med krav på exakt och repeterbar fasning
Tillbehör

TiN-belagt skärstål (kontakta oss för information och pris)
