Välj rätt rörgradningsverktyg för invändig och utvändig gradning
Att välja rätt rörgradningsverktyg och fasverktyg är avgörande för att få en jämn fas, korrekt passform och ett konsekvent resultat i produktionen. Oavsett om du arbetar med svetsförberedelse, montering eller serieproduktion påverkar verktygsvalet både kvalitet, effektivitet och repeterbarhet.
Den här guiden går igenom skillnaderna mellan invändig och utvändig rörgradning. Du får också se när ett separat fasverktyg är rätt val och när en kombinerad lösning kan göra processen mer effektiv.
Vad är ett rörgradningsverktyg?
Ett rörgradningsverktyg används för att ta bort grader och skapa en definierad fas på rör, tråd eller stångmaterial. Resultatet blir en kontrollerad kant som förbättrar passform, minskar risken för läckage och ger bättre förutsättningar vid svetsning.
I produktionsmiljöer handlar det inte bara om att grada. Verktyget behöver också ge ett resultat som går att upprepa med samma precision, detalj efter detalj. Därför spelar både verktygstyp, fasvinkel och inställningsmöjlighet stor roll.
Utvändig rörgradare när ytterkanten måste vara exakt
En utvändig rörgradare används när rörets utsida ska bearbetas med hög precision. Den här typen av rörgradningsverktyg är särskilt viktig i applikationer där fasvinkeln måste vara konsekvent mellan detaljer, till exempel inför svetsning.

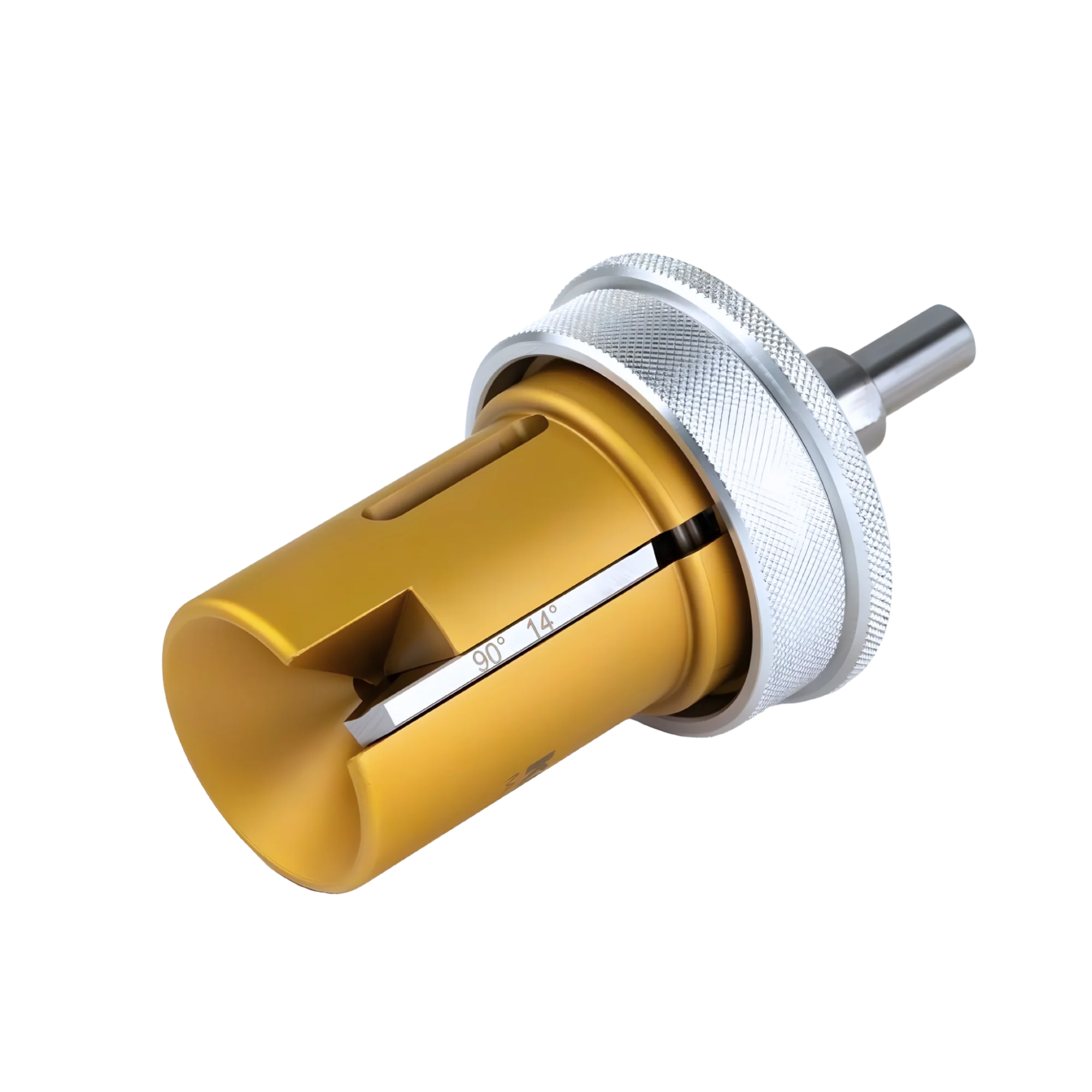

KOPALs utvändiga rörgradare är utvecklad för att ge en stabil och kontrollerad bearbetning på rör mellan 4 och 117 mm. Fasdjupet kan ställas in och låsas, vilket gör att varje detalj får samma resultat. Just den repeterbarheten gör verktyget lämpligt i serieproduktion.
Möjligheten att välja mellan 30° och 45° fas gör att verktyget kan anpassas efter olika krav. Samtidigt säkerställer skärgeometrin en jämn avverkning längs hela kanten.
När ytterdiametern är kritisk och slutresultatet måste vara identiskt från detalj till detalj är en utvändig rörgradare rätt val.
Invändig rörgradare för kontrollerad bearbetning på insidan
Vid invändig rörgradning ligger fokus på insidan av röret. Där kan krav på flöde, tätning eller passning vara avgörande. Även små avvikelser kan påverka slutresultatet, vilket ställer höga krav på precision.
KOPALs invändiga rörgradare är konstruerad för att ge samma nivå av kontroll som den utvändiga varianten. Det justerbara fasdjupet gör att operatören kan standardisera bearbetningen, vilket är särskilt viktigt i produktion där många detaljer ska bearbetas på samma sätt.
Precis som den utvändiga modellen ger verktyget möjlighet att arbeta med både 30° och 45° fas. Det gör lösningen flexibel när olika applikationer kräver olika utföranden.
Den här typen av rörgradare passar när insidan påverkar funktion, hållfasthet eller tätning.

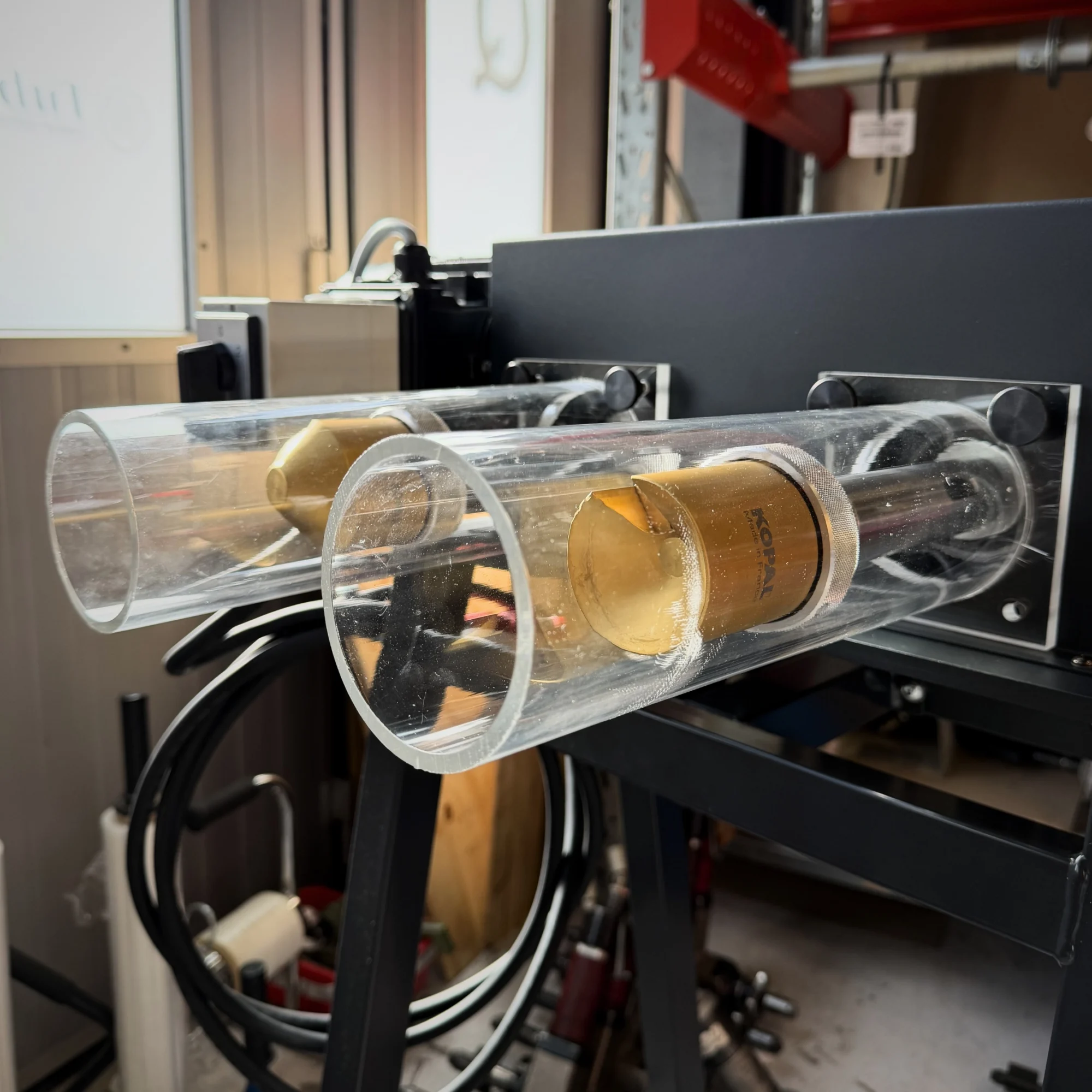

Kombinerad rörgradare när effektivitet är viktigast
I många produktionsmiljöer avgör inte bara kvaliteten resultatet. Även tiden per bearbetad detalj har stor betydelse. En kombinerad rörgradare löser detta genom att grada både invändigt och utvändigt i samma moment.
Resultatet blir en 45° fas på både in- och utsida. Det innebär att röret är färdigbearbetat direkt efter ett enda arbetssteg. På så sätt minskar hanteringen, samtidigt som processen blir mer effektiv utan att kompromissa med kvaliteten.
Den här typen av rörgradningsverktyg används ofta i serieproduktion där cykeltid och flöde är avgörande. Genom att eliminera flera moment minskar risken för variation mellan detaljer, samtidigt som produktiviteten ökar.
När målet är att optimera processen snarare än att finjustera varje enskild parameter är en kombinerad rörgradare ett starkt alternativ.
Fasverktyg för tråd och stång i mindre dimensioner
När det inte handlar om rör utan om tråd eller stångmaterial förändras förutsättningarna. Mindre dimensioner kräver bättre centrering och stabilitet för att resultatet ska bli jämnt.
Detta fasverktyg är utvecklat specifikt för sådana applikationer och ger en exakt 45° fas även vid små diametrar. Konstruktionen styr materialet under bearbetningen, vilket minskar vibrationer och ger bättre kontroll.
Det tresidiga vändskäret i hårdmetall gör att verktyget får lång livslängd. Samtidigt blir underhållet enkelt, eftersom operatören kan rotera skäret när en egg har slitits.
I produktion där små detaljer bearbetas i hög volym blir detta en stabil och kostnadseffektiv lösning.
Vilket rörgradningsverktyg eller fasverktyg ska du välja?
Valet av rörgradare handlar i praktiken om var bearbetningen ska ske och hur processen ser ut.
Behöver du maximal precision på utsidan är en utvändig rörgradare rätt väg. Om insidan styr funktion och kvalitet bör du välja en invändig variant. När effektivitet och tidsbesparing är viktigast blir en kombinerad rörgradare det mest logiska valet.
Arbetar du däremot med små dimensioner i tråd eller stång är ett specialiserat fasverktyg nödvändigt för att uppnå stabilitet och precision.
Sammanfattningvis
Rätt rörgradningsverktyg och fasverktyg gör mer än att bara ta bort grader. Verktyget säkerställer en kontrollerad fasning, förbättrar slutresultatet och skapar en stabil och repeterbar process.
Genom att välja verktyg utifrån applikation kan du minska efterarbete, förbättra kvaliteten och samtidigt effektivisera produktionen. Det viktigaste är därför inte att välja det mest avancerade verktyget, utan att välja den lösning som passar materialet, dimensionen och kraven i produktionen.
