Basic Edge 50 | Plåtfasmaskin för fogberedning | 6–60 mm

Basic Edge 50 är en plåtfasmaskin utvecklad för fogberedning av plåt i produktionsmiljöer inom industrin. Maskinen är avsedd för plåttjocklekar från 6 till 60 mm och har en steglöst justerbar fasvinkel mellan 10° och 70°, vilket gör den flexibel för olika typer av svetsförberedelser.

Maskinen fräser jämna och exakta faser och lämnar en ytfinish som normalt inte kräver någon efterbearbetning.

Fogberedning med hög ytfinish

Fogberedningen utförs med en fräskrona med 50 mm diameter, vilket ger en mycket hög ytfinish på den bearbetade kanten. Genom att använda fräskrona blir fogen jämn och exakt, vilket underlättar svetsprocessen och minskar behovet av ytterligare bearbetning.

Anpassningsbar bearbetning

Både frammatning och varvtal är steglöst justerbara, vilket gör det möjligt att anpassa bearbetningen efter material och arbetsuppgift. Det ger operatören god kontroll över processen och gör maskinen flexibel i olika typer av produktion.

Stabil hantering av större plåtar

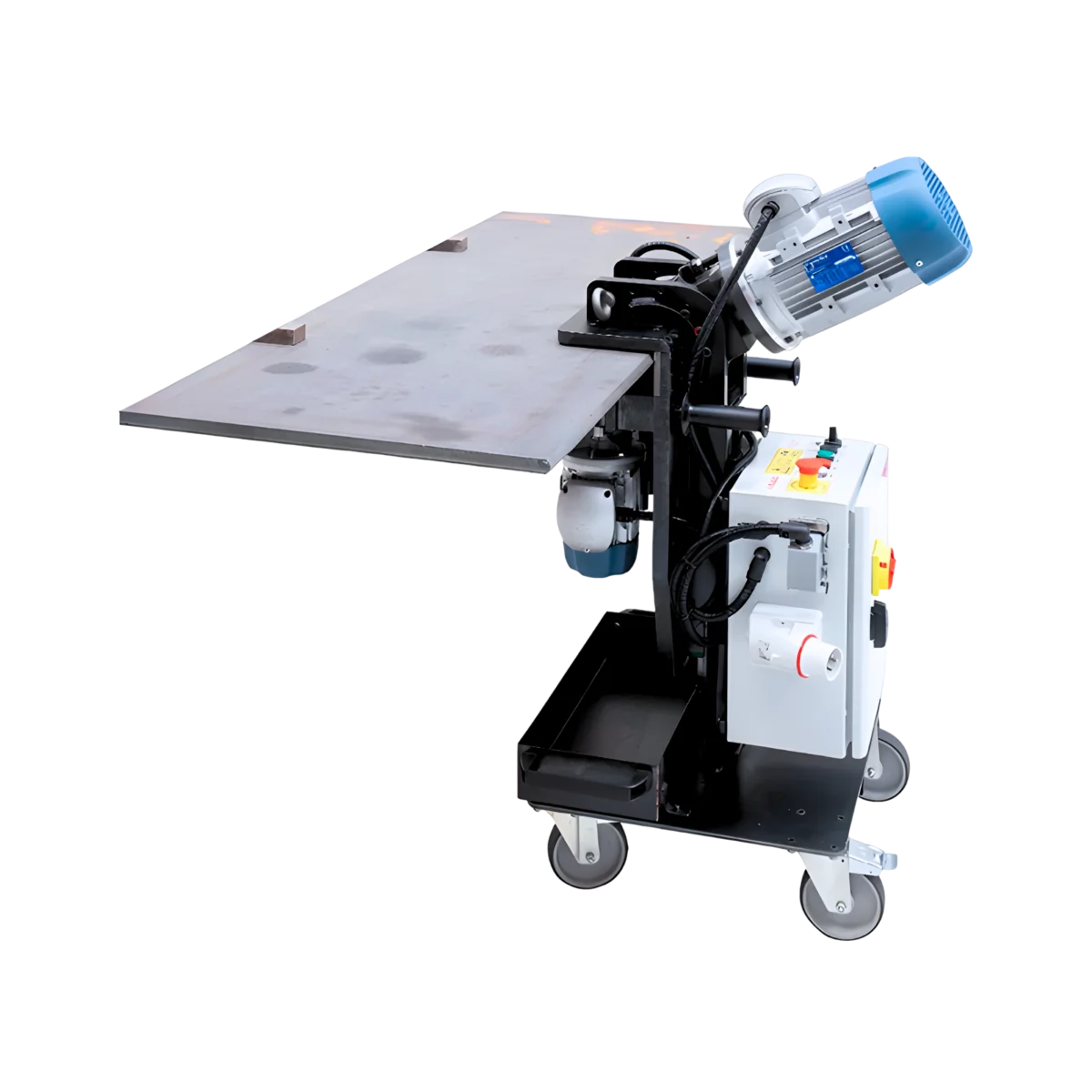

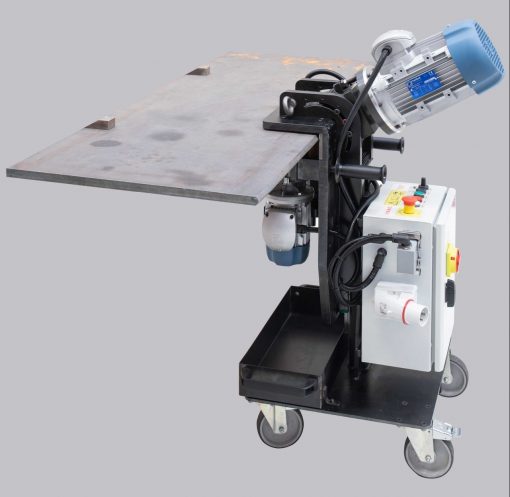

Maskinen är monterad på en vagn som kan kompensera för olika höjder, vilket underlättar arbetet vid hantering av större plåtar. Konstruktionen gör att maskinen kan föras längs plåtens kant med stabil och kontrollerad bearbetning.

Inställning av både fasvinkel och skärdjup kan göras snabbt och enkelt, vilket effektiviserar arbetet i produktion.

Förenklad version av Compact Edge

GBC Basic Edge är en förenklad version av Compact Edge. Skillnaderna består i en fräskrona med mindre diameter samt att fasvinkeln ställs om manuellt. Maskinen är utvecklad som en kompetent produktionsmaskin för användning inom tung industri där stabil och repeterbar fogberedning krävs.

Fördelar och egenskaper

• Fogberedning av plåt från 6 till 60 mm
• Steglöst justerbar fasvinkel mellan 10° och 70°
• Fogberedning med fräskrona 50 mm för hög ytfinish
• Ingen efterbearbetning krävs
• Steglöst justerbar frammatning och varvtal
• Maskin monterad på vagn för höjdkompensation
• Snabb och enkel inställning av fasvinkel och skärdjup
• Anpassad för produktionsmiljö inom tung industri

• Plåttjocklek: 6–60 mm
• Fasvinkel: 10°–70° (max diagonal 50 mm)
• Diameter fräshuvud: 50 mm
• Antal vändskär: 5 st
• Justerbar matningshastighet: 0–1,8 m/min
• Varvtal fräshuvud: 1400 rpm
• Varvtal (tillval): steglöst 500–2500 rpm
• Motoreffekt: 4000 W, 380 V
• Matningsspänning: 400 V, 3-fas
• Vikt maskin: 150 kg

Vändskär för svart och rostfritt material
