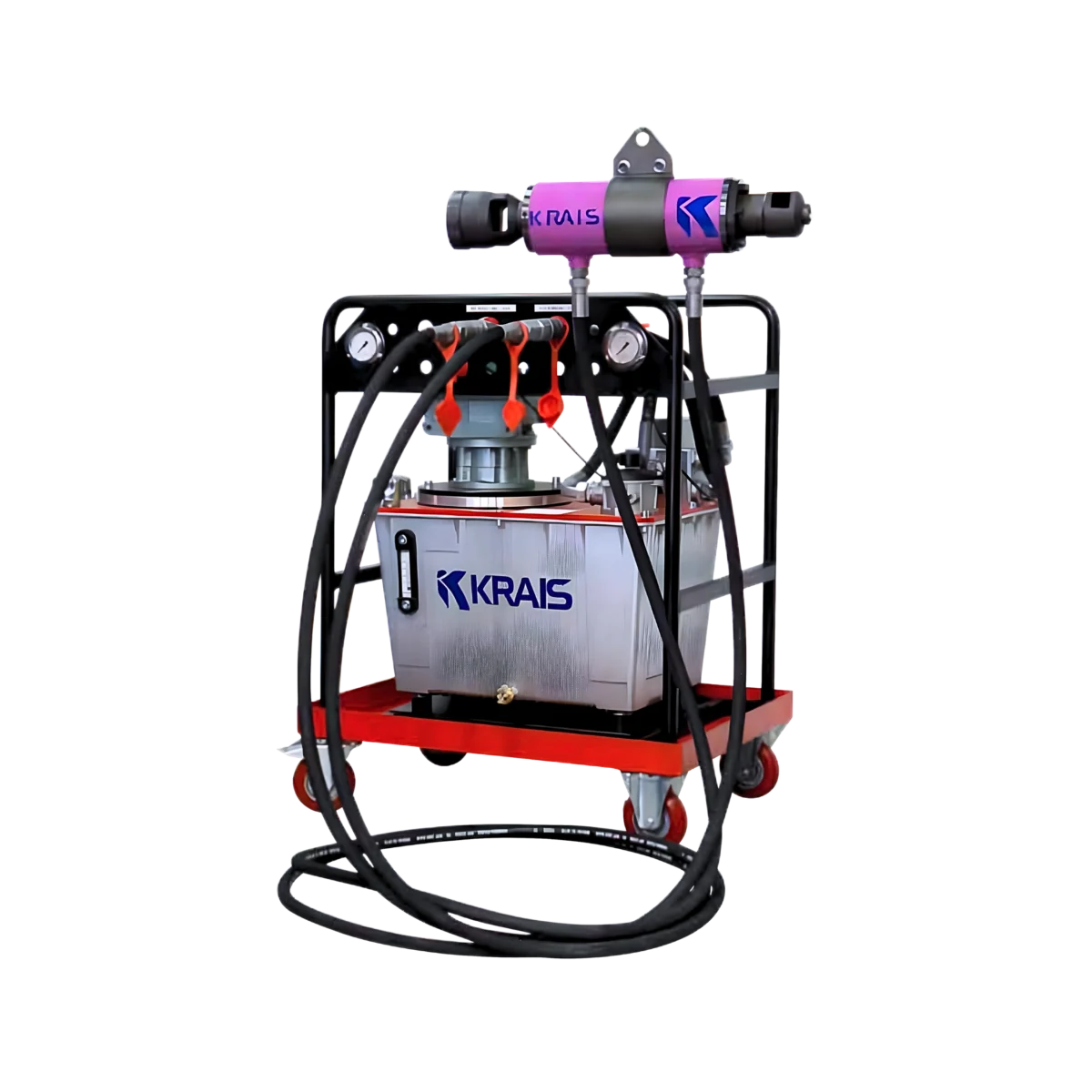

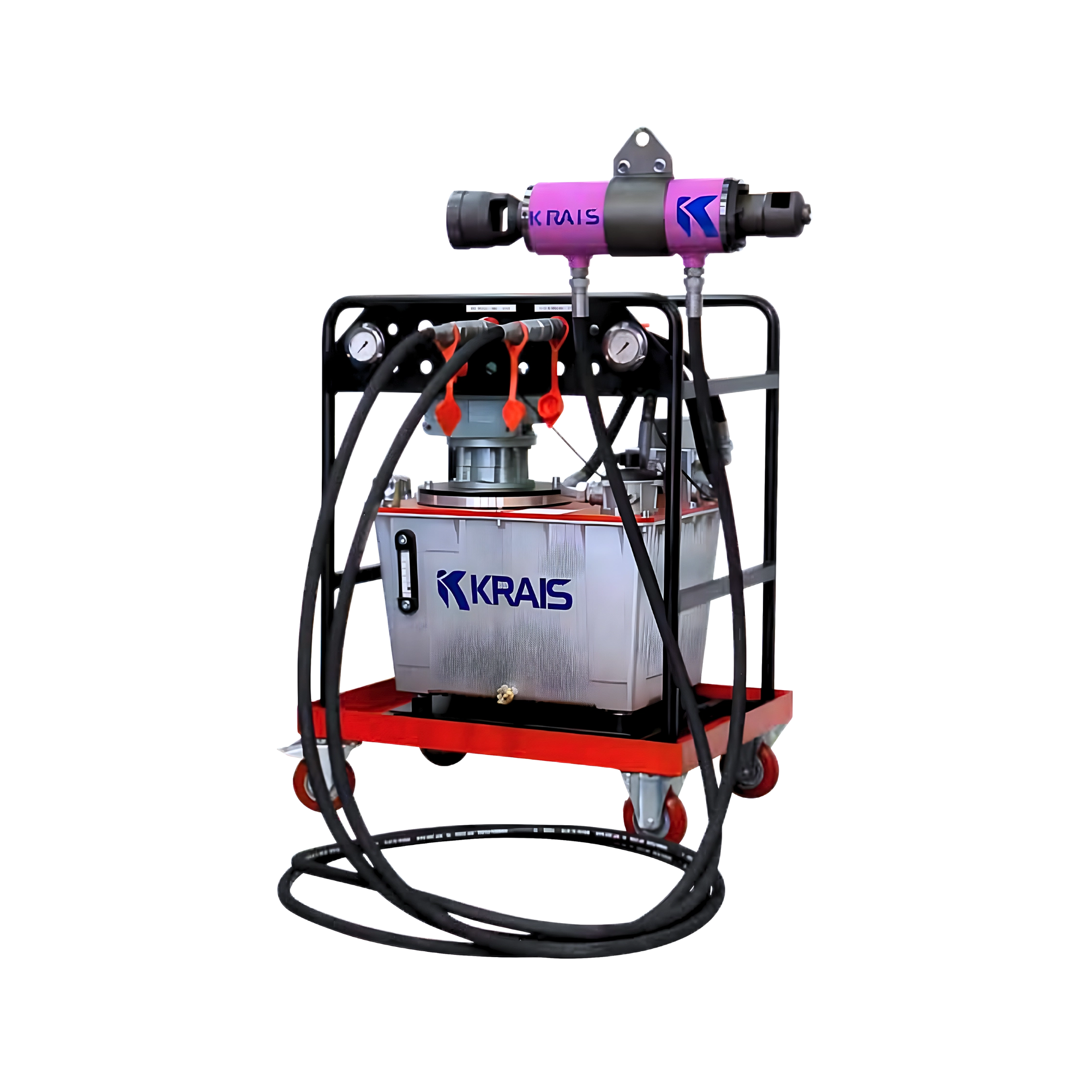

ACTP automatiskt system med hydraulisk pump och dragpistol för kontinuerlig tubutdragning i pannor och värmeväxlare.

ACTP | Automatiskt system för kontinuerlig tubutdragning | 16 – 63 mm

Hydrauliskt tubutdragningssystem för snabb, säker och kontinuerlig borttagning av tuber i pannor, kondensatorer och värmeväxlare. Klarar kontinuerlig utdragning av tuber med ytterdiameter från 16 – 63 mm.

Begär offert

Be om offert

Produktbeskrivning

ACTP (Automatic Continuous Tube Pulling) är ett automatiskt system för kontinuerlig tubutdragning, utvecklat för effektiv borttagning av tuber ur pannor, kondensatorer och värmeväxlare. Systemet består av en högpresterande pump och en hydraulisk dragpistol och är konstruerat för professionellt underhåll inom kraft- och processindustrin.

Automatiseringen innebär betydande tidsbesparingar jämfört med konventionella tubutdragningssystem. ACTP klarar kontinuerlig utdragning av tuber med ytterdiameter från 16 mm (5/8″) till 63 mm (2,5″). Systemet finns med flera dragpistoler i olika kapaciteter, vilket gör det flexibelt för varierande applikationer.

Grundutförandet är helt hydrauliskt, vilket ökar säkerheten och eliminerar behovet av elektriska kablar mellan pump och dragpistol. ACTP kan även levereras med elektrisk eller pneumatisk drivning, vilket gör systemet lämpligt för arbete i potentiellt explosiva miljöer.

Fördelar med ACTP

  • Tubutdragning sker utan att skada tubplåt
  • Hydraulisk kolv ger jämn och stabil drift
  • Automatisk växling mellan låg- och högtryck beroende på belastning
  • Hög dragkraft ger kort utdragningscykel
  • Möjlighet att använda olika dragpistoler med samma pump
  • Kompakt konstruktion, snabb installation och enkel användning
Specifikation

ACTP-17

  • Dragkraft: 17 ton

  • Slaglängd: 150 mm (6″)

  • Utdragningshastighet: 7 m/min

  • Tub O.D.:

    • 12,7 – 25,4 mm

    • 1/2″ – 1″

  • Vikt: 34 kg

ACTP-36

  • Dragkraft: 36 ton

  • Slaglängd: 150 mm (6″)

  • Utdragningshastighet: 3,5 m/min

  • Tub O.D.:

    • 15,9 – 38,0 mm

    • 5/8″ – 1-1/2″

  • Vikt: 64 kg

ACTP-45

  • Dragkraft: 45 ton

  • Slaglängd: 100 mm (4″)

  • Utdragningshastighet: 1,5 m/min

  • Tub O.D.:

    • 38,0 – 63,0 mm

    • 1-1/2″ – 2-1/2″

  • Vikt: 83 kg

Drivning och pumpar

  • Hydraulisk grundkonfiguration
  • Alternativ med elektrisk eller pneumatisk drift
  • Pumpar utrustade med lättåtkomliga mätare och snabbkopplingar
  • Rekommenderad styrning via manöverdon med fram/back-funktion
  • Variabelt flöde föredras
Tillbehör

ACTP-systemet använder storleksspecifika förbrukningsdelar beroende på tubdimension, godstjocklek och dragpistol:

  • Dragspjut (Pulling Spear)

  • Dragtänger (Pulling Jaws)

  • Fram- och bakfjädrar

  • Hållkäftar

Förbrukningsdelar finns specificerade per modell (ACTP-17, ACTP-36, ACTP-45) och tubdimension enligt tabeller i produktbladet

Ladda ner produktbladet
