REKOMMENDERADE VERKTYG FÖR OMTUBNINGSARBETEN
Denna guide visar förslag på system och verktyg för tubutdragning och omtubningsarbeten. Här beskrivs alternativa tubutdragningssystem, tillhörande kraftenheter och tillbehör samt rekommenderade verktyg för svetsborttagning, kapning och rengöring av tubplåtshål. Utrustningen är dimensionerad för olika tubdiametrar och arbetsförhållanden inom kondensor- och värmeväxlarservice.
Svetsborttagning

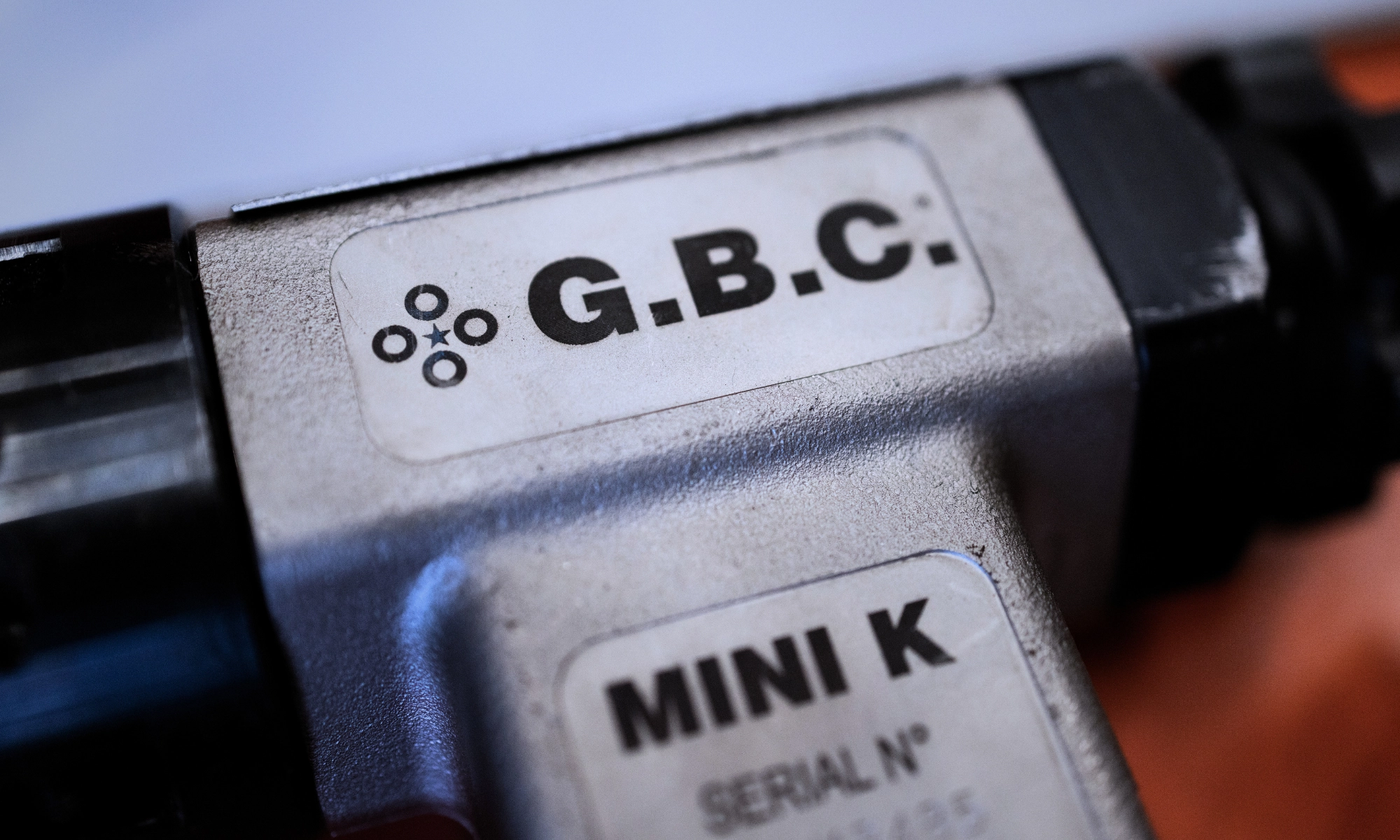

För svetsborttagning rekommenderar vi att använda ett elektriskt eller luftdrivet rörfasmaskin och svetsborttagningsverktyg, exempelvis Modell MINI – K
Standard ID-område: 20.0 – 42.0 mm
För mindre tuber behöver du dessutom ett komplett kit med reducerat skaft lämpligt för tuber ID. = 12.5 – 21.0 mm
Verktyg med andra och/eller större områden finns också tillgängliga.
Rörkapning
Före tubutdragning rekommenderas att kapa tuberna, på ena sidan bakom rörplåten med en invändig rörkapare. För att förhindra att tuben går av, är det rekommenderat att kapa den ena invalsningen först.
Det finns 3 olika rörkapare du kan använda:
- PTTC Solid Body – ‘One Revolution Tube Cutter’ är en invändig röravskärare för tunna rör Invändig röravskärare med solid konstruktion och justerbart skärdjup för kapning av tunna rör bakom tubplåt.
- PTTC – Invändig push type rörkap med justerbar längd och skärdjup för kapning av tuber bakom tubplåt.
- PTC invändig push type rörkap – Optimal lösning för krävande omtubningsapplikationer PTC är en invändig push-type rörkap för omtubning som klarar flera tubmaterial, inklusive kolstål och rostfritt stål. TiN-belagda skär ger lång livslängd och hög prestanda.
Tubutdragning
För tubutdragning kan du välja mellan flera möjligheter:
För tubutdragning av icke-järn kondensortuber rekommenderas att dra dessa tuber med Hydraulisk dragcylinder för gripdon. Verktyget används primärt för att dra loss tubstumpar. Gripare finns tillgängliga för tuber med ID. = 12.0 mm upp till 35.0 mm Andra diametrar finns tillgängliga på begäran.
För tunga tubutdragningsarbeten av VVX och kondensortuber rekommenderar vi Hydraulisk dragcylinder för dragdorn. Dragdornet drivs in i tuben och med hjälp av dragcylindern dras tuben ut med hög kraft. Tubutdragningsdorn finns för invändiga diametrar 7.0 – 36.0 mm. Andra diametrar finns tillgängliga på begäran.
För tubutdragning av tuber i svåråtkomliga områden och/eller utdragning av vissa enskilda tuber rekommenderar vi att använda Manuell tubutdragare MTP
Tubutdragningsspjut finns tillgängliga för invändiga diametrar 8.0 – 36.0 mm. Andra diametrar finns tillgängliga på begäran.
Alternativ för rörutdragning
Automatisk och kontinuerlig tubutdragningssystem kapabel för kontinuerlig utdragning av tuber från OD. = 12.5 mm upp till OD. = 75.0 mm.
Bestående av:
- El-driven eller luftdriven hydraulisk kraftenhet för användning tillsammans med 15, 30 eller 45 tons tubutdragningscylinder.
- 15 tons tubutdragningscylinder kapabel för 12.5 – 25 mm OD tuber
Nödvändiga tillbehör:
• Tubutdragningsspjut för den tubstorlek du ska dra ut
• Sats med drag- och hållbackar för vald spjutdiameter
• Tryckkrage för den rörstorlek du ska dra ut
Komplettering för hårt sittande tuber
Tube SpinAIR
Maskinen används för att dra ut tuber som sitter fast i hela sin längd och är svåra att dra ut även efter tuberna dragits med hydralcylinder
Tube SpinAIR är konstruerad för att dra ut tuber från 5/8” till 1-1/4” O.D.
Tubplåtshålsrengöring
Efter att ha dragit ut tuberna ur plåtarna och innan de nya tuberna sätts in, rekommenderas att rengöra hålen från rost och andra avlagringar.
För denna rengöring rekommenderar vi att använda en stålborste, med en diameter nära tubplåtens diameter.
