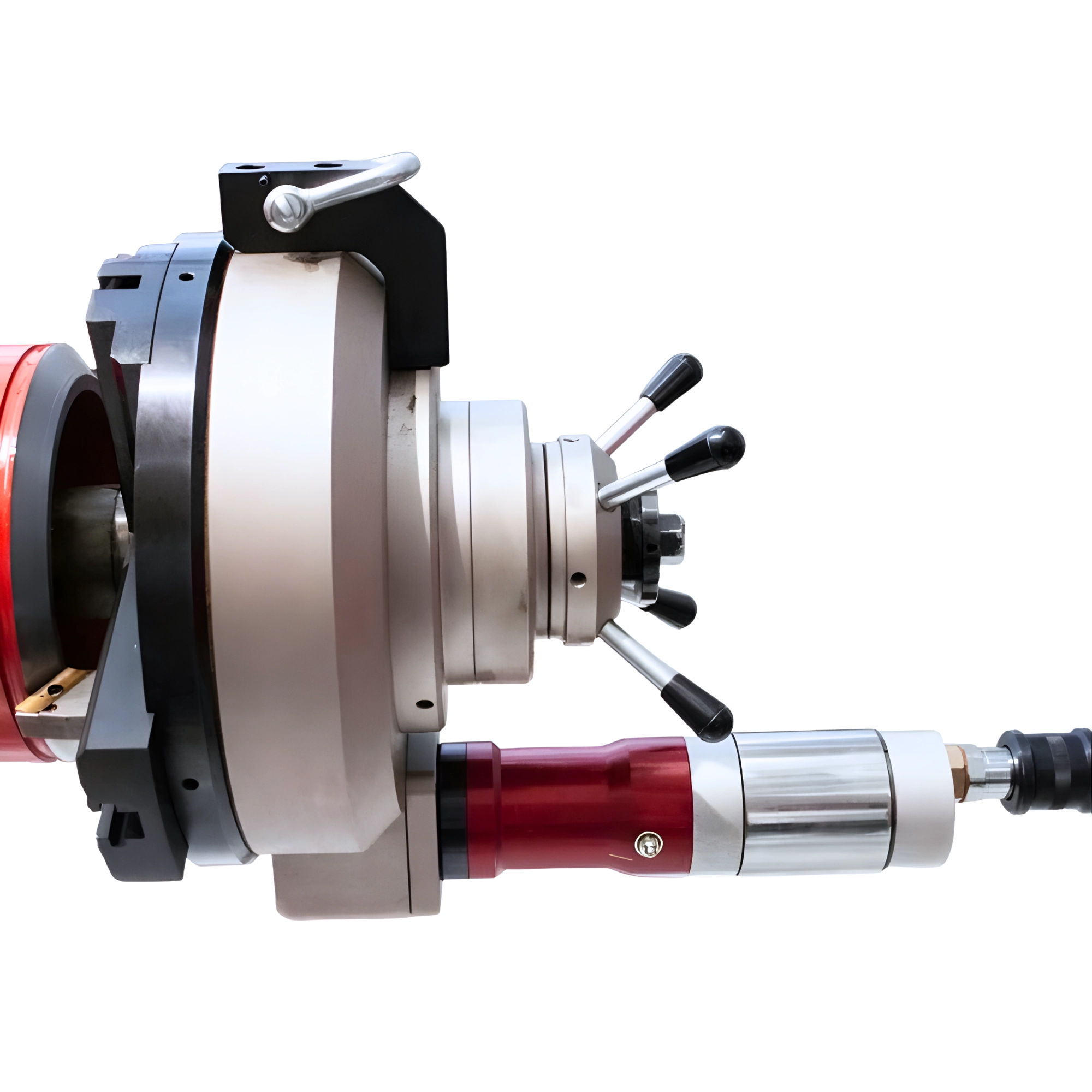

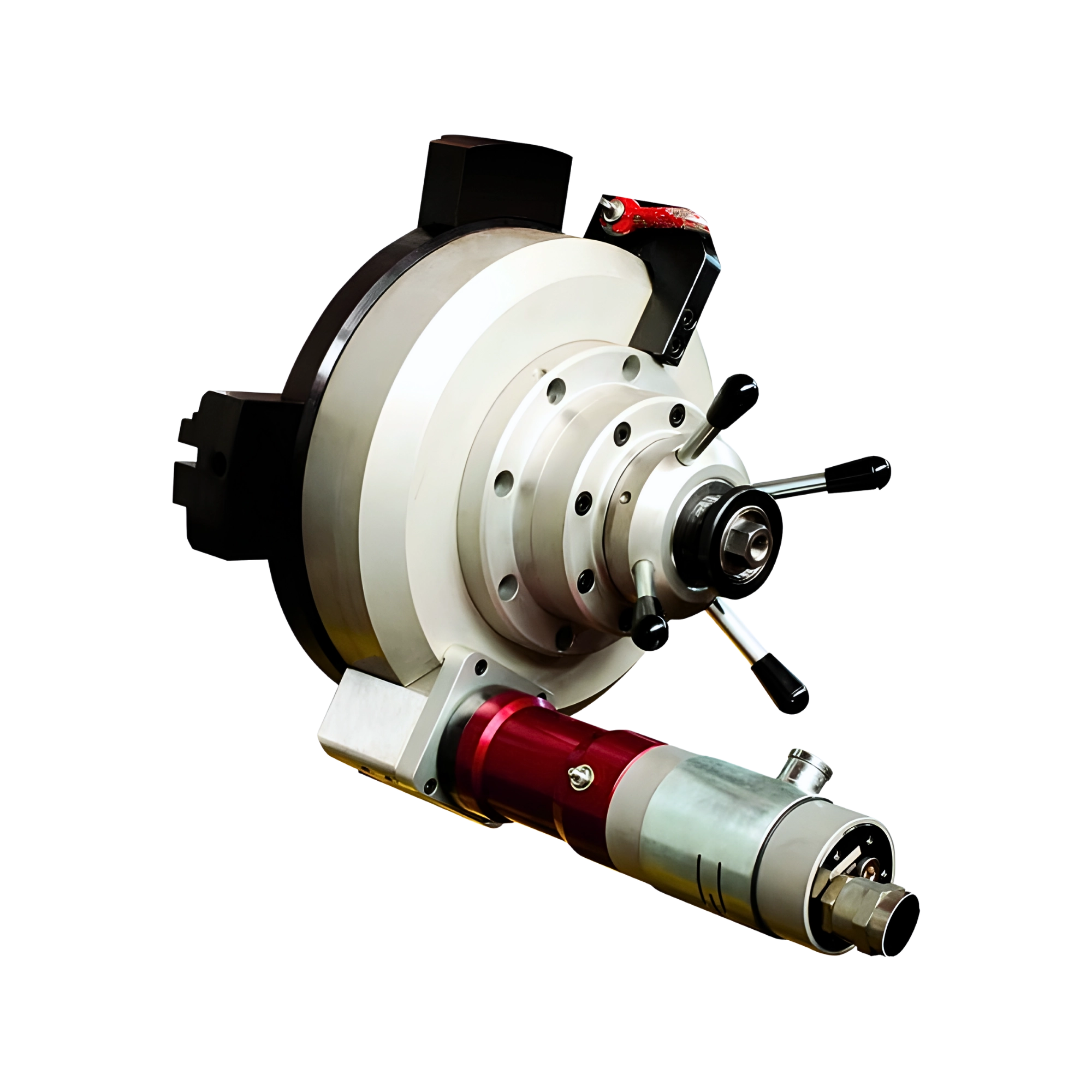

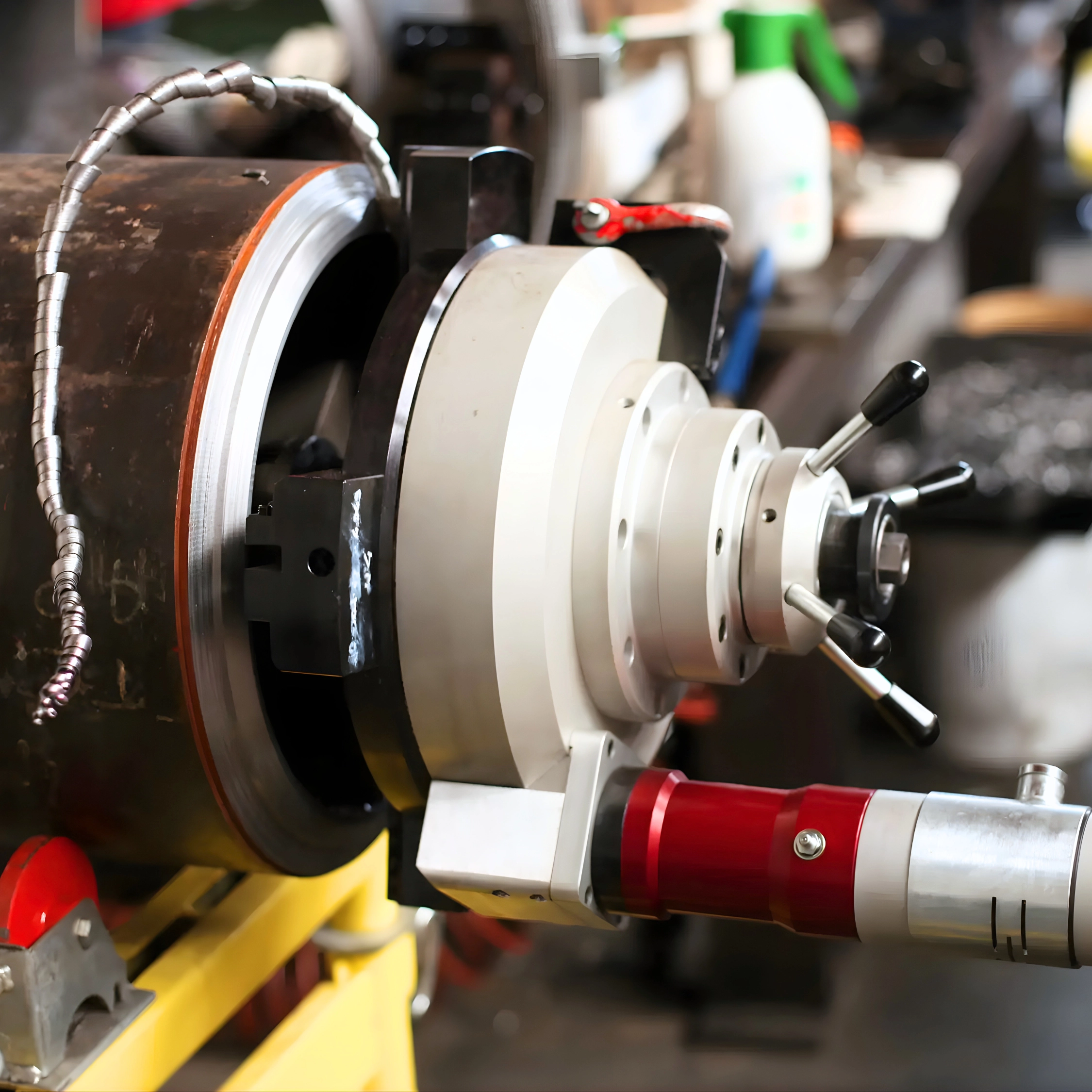

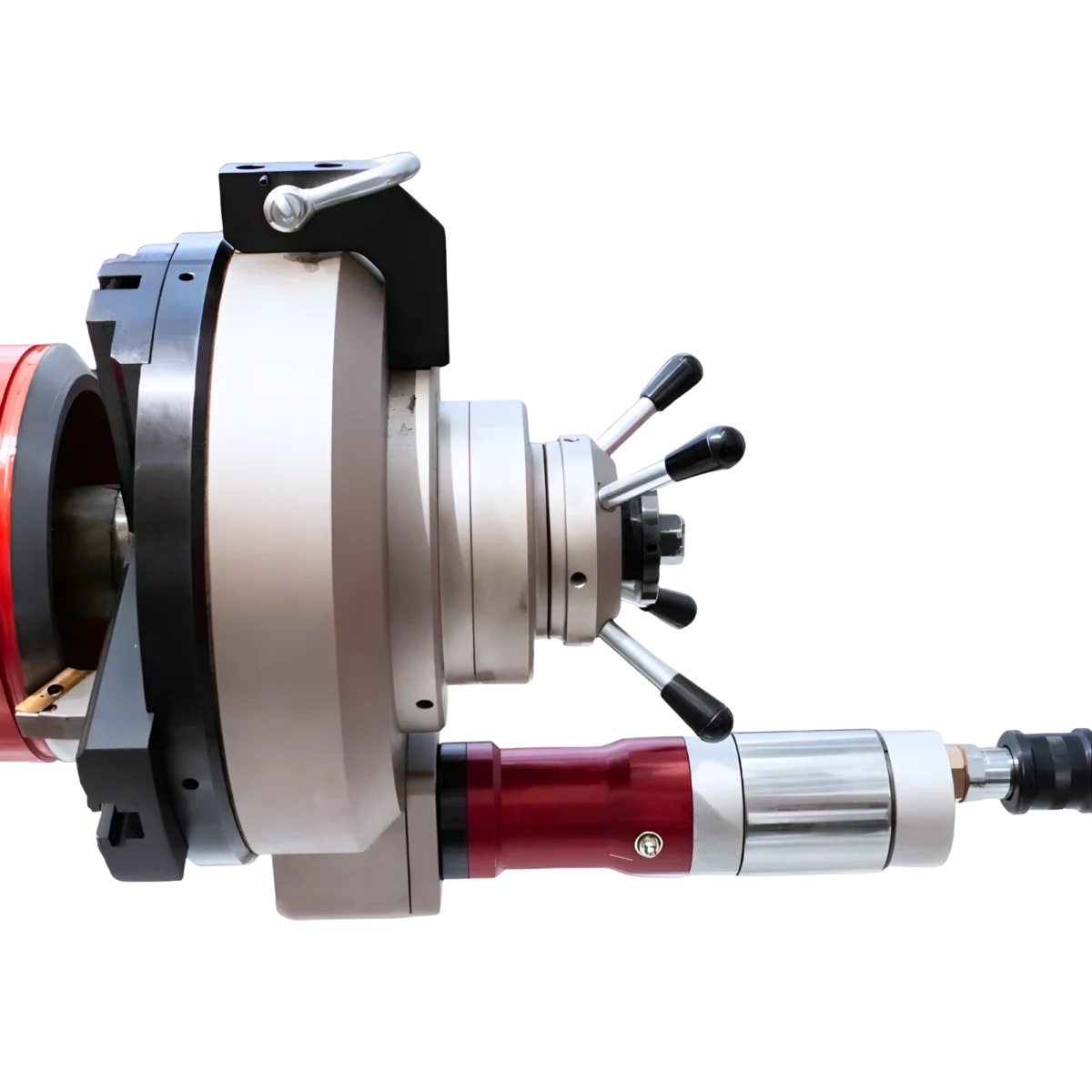

SuperMaxi 4_16 | Kraftfull rörfasmaskin | 95–318 mm

SuperMaxi 4_16 från GBC är en kraftfull rörfasmaskin utvecklad för bearbetning av rör och rördelar i större dimensioner. Maskinen används för fogberedning av rör med diametrar från 95 till 318 mm, och kan med tillval användas för dimensioner upp till 418 mm.

Den robusta konstruktionen gör maskinen lämplig för krävande industriella applikationer där stabil och repeterbar rörbearbetning är avgörande.

Stabil bearbetning med sexpunktslåssystem

SuperMaxi 4_16 är utrustad med ett låssystem med sex kontaktpunkter, vilket ger stabil fixering av maskinen i röret.

Denna konstruktion ger:

• snabb och exakt centrering
• stabil och vibrationsfri bearbetning
• hög precision vid fogberedning

Det bidrar till jämna resultat även vid bearbetning av större rördimensioner.

Flera typer av rörbearbetning

Maskinen är utvecklad för flera typer av bearbetning i samma utrustning.

SuperMaxi 4_16 klarar:

• fräsning
• invändig fasning
• utvändig fasning
• konfasning

Det gör maskinen lämplig för svetsförberedelser där hög precision krävs.

Utvecklad för krävande industriella miljöer

SuperMaxi 4_16 används ofta i industriella applikationer där rörbearbetning sker i stora dimensioner, exempelvis inom:

• Oil & Gas

• offshore

• tung industri

Maskinen är konstruerad för att klara krävande arbetsmiljöer där stabil drift och noggrann fogberedning är avgörande.

Flera driftalternativ

SuperMaxi 4_16 finns i flera utföranden beroende på arbetsmiljö och driftkrav:

• pneumatiskt utförande
• hydrauliskt utförande
• elektriskt utförande
• borstlöst utförande

Maskinen kan även utökas till större rördiametrar upp till 418 mm med tillval.

Arbetsområde

• Standard: 94,5–318,5 mm (3,7”–12,5”)
• Med tillval (förlängningskit): upp till 418 mm (16,45”)

Funktioner

• Utvändig och invändig fogberedning
• Fräsning
• Utvändig och invändig konfasning

Material

• Kolstål
• Rostfritt stål
• Duplex
• Inconel
• Andra material

Drivning

• Pneumatisk
• Hydraulisk
• Elektrisk

Låssystem

• Invändig infästning med 6 kontaktpunkter
• Förstärkta käftar för hög låskraft

Verktygssystem

Stöd för:

• Solida HSS-verktyg
• Verktyghållare med vändskär

• Förlängningskit för utökning av arbetsområdet upp till 418 mm
• Verktyg för valfri fasform och vinkel
• Utbytbara verktyg och skär för olika materialtyper
• Anpassningar för arbete på böjar och rördelar

Skär i olika utföranden beroende på material:

• • 8 % kobolt

  • Titanbelagda

  • Hårdmetall/karbid
