Flänsplaning med assisterad bearbetning – en praktisk guide till Spider 12_70
Flänsar är en kritisk punkt i alla rörsystem. När tätningsytan skadas påverkas hela anläggningens funktion, från driftstabilitet till säkerhet. Det är här flänsplaning blir avgörande, inte som en separat åtgärd utan som en direkt del av att säkerställa systemets integritet.

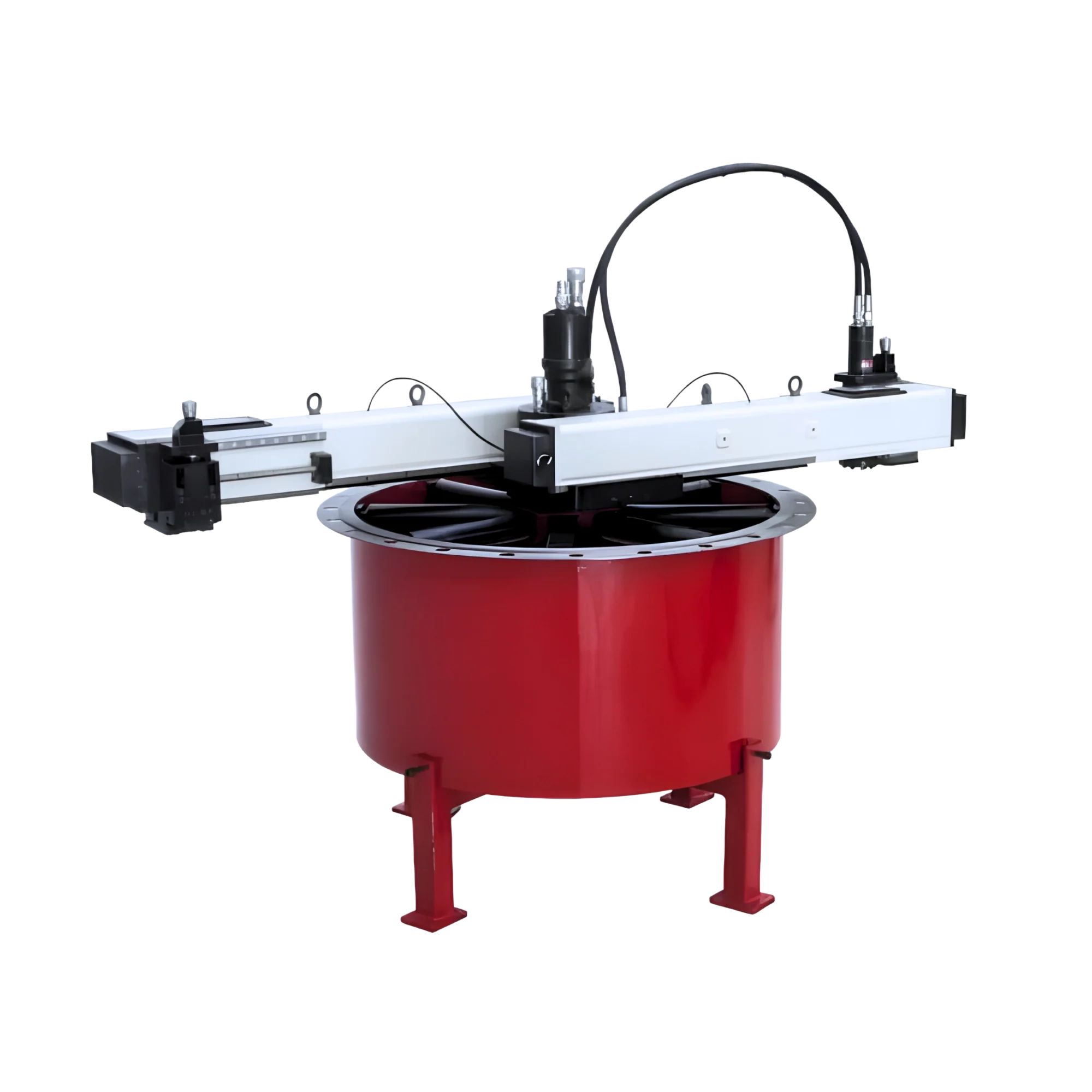

För att hantera detta har GBC utvecklat Spider 12_70, ett flänsplaningssystem med assisterad bearbetning. Maskinen är konstruerad för att arbeta med flänsar från 304,8 mm till 1778 mm och kombinerar mekanisk precision med ett integrerat styrsystem som förändrar hur arbetet utförs i praktiken.
Vad skiljer assisterad flänsplaning från traditionell bearbetning?
Traditionell flänsplaning bygger i stor utsträckning på operatörens erfarenhet. Inställningar, beräkningar och val av parametrar görs manuellt, vilket både tar tid och innebär en risk för variation i resultatet.
Med Spider 12_70 flyttas den kritiska delen av processen till maskinens inbyggda mjukvara. Operatören anger grundläggande parametrar som diameter, spårtyp och önskad ytfinish. Därefter hanterar systemet resten.
Maskinen beräknar startposition, matning, antal pass och skärdjup automatiskt. Det minskar inte bara inställningstiden, utan säkerställer också att varje bearbetning utförs enligt samma logik.
Resultatet blir en mer kontrollerad process där kvalitet inte är beroende av enskilda operatörers arbetssätt.
Tekniska egenskaper som påverkar arbetet i praktiken
Spider 12_70 är byggd för att hantera stora och komplexa flänsar utan att kompromissa med precisionen.
Verktygshållarens radiella slaglängd på 272 mm gör det möjligt att bearbeta stora ytor utan ompositionering. Den vertikala rörelsen på 60 mm ger utrymme att arbeta med flänsar som har mer komplex geometri.
Fastspänningen är självcentrerande, vilket eliminerar risken för felaktig positionering. När flänsen väl är monterad hålls den stabil genom hela processen, vilket är en förutsättning för en jämn bearbetning.
Matningen är steglöst justerbar mellan 0 och 1,2 mm per varv, vilket gör att ytfinishen kan anpassas efter krav, från grov avverkning till finbearbetning.
Pneumatisk eller hydraulisk drift
Maskinen finns i två utföranden, vilket gör att den kan anpassas efter befintlig infrastruktur och applikationens krav.
Den pneumatiska versionen levererar 3,1 kW och ett vridmoment på upp till 1015 Nm. Luftförbrukningen ligger på 2800 Nl/min, vilket kräver en anpassad men standardmässig kompressor.
Den hydrauliska versionen ökar kapaciteten ytterligare, med 3,8 kW effekt och 1400 Nm i vridmoment. Oljeflödet på 30 liter per minut bidrar till stabil temperatur och jämn drift även under hög belastning.
Mjukvaran – det som styr resultatet
Det som i praktiken särskiljer Spider 12_70 är det integrerade styrsystemet.
Istället för att arbeta med tabeller och manuella beräkningar sker hela planeringen direkt i maskinen. När operatören anger parametrar beräknar systemet:
- Verktygets startposition
- Antal pass
- Skärdjup per pass
- Optimal rotationshastighet
Under bearbetningen övervakar systemet kontinuerligt processen. Om avvikelser uppstår justeras parametrarna automatiskt för att säkerställa att kvaliteten bibehålls.
En annan praktisk funktion är möjligheten att spara program. Återkommande arbeten kan startas direkt utan ny inställning, vilket sparar tid och minskar risken för fel.
Var används flänsplaning i praktiken?
Behovet av exakt flänsplaning återkommer i flera branscher där täthet och ytkvalitet är avgörande.
Inom hydraulik krävs exakta spår för att säkerställa täta förband i system som transporterar vätskor under tryck. Spider 12_70 kan återskapa fonografiska och spiralformade spår med mycket hög precision.
Inom livsmedels- och läkemedelsindustrin ställs krav på ytor som uppfyller hygienstandarder. Här säkerställer den kontrollerade bearbetningen att ytorna blir jämna och fria från defekter.
Även inom medicinska gassystem är kraven höga. En otät fläns kan få allvarliga konsekvenser, vilket gör att bearbetningens kvalitet blir direkt kopplad till säkerheten.
Samtidigt finns en tydlig underhållsaspekt. Istället för att byta ut flänsar som fått mindre skador kan de repareras på plats, vilket minskar både stilleståndstid och kostnader.
Investering ur ett driftperspektiv
Kostnaden för en maskin behöver alltid sättas i relation till vad den löser.
Otäta flänsar leder till produktionsbortfall, oplanerade stopp och i vissa fall säkerhetsrisker. Kostnaderna uppstår snabbt och är ofta betydligt högre än själva åtgärden.
Genom att arbeta med en lösning som Spider 12_70 kan dessa risker reduceras. Den assisterade bearbetningen gör dessutom att resultatet blir mindre beroende av operatörens erfarenhet, vilket förenklar bemanning och kompetensförsörjning.
Möjligheten att välja mellan pneumatisk och hydraulisk drift gör det också enklare att integrera maskinen i befintliga system utan större anpassningar.
Slutsats
Flänsplaning handlar i grunden om kontroll. Kontroll över ytan, över processen och över slutresultatet.
Spider 12_70 kombinerar mekanisk stabilitet med ett styrsystem som tar bort osäkerhet i inställningar och utförande. Det gör att arbetet blir mer förutsägbart, oavsett applikation eller material.
För verksamheter där täthet, kvalitet och tillgänglighet är avgörande blir det en tydlig skillnad, både i resultatet och i hur arbetet faktiskt utförs.
