Hypercutter | Hydraulisk rörkap och fogberedning 1524–2540 mm

Hypercutter är en hydraulisk rörkap- och fogberedningsmaskin för stora rör med ytterdiameter 1524–2540 mm. Den öppningsbara clamshell-ramen monteras runt röret och låses med åtta individuellt justerbara spännpunkter. Profilföljande verktygshållare kompenserar för ovalitet vid fogberedning inför svetsning.

Drivsätt: Hydrauldriven

Begär offert

Produktbeskrivning

Hydraulisk rörkap för stora rördiametrar

Hypercutter används för kallkapning och fogberedning av rör med ytterdiameter från 1524 till 2540 mm. Maskinen är avsedd för krävande bearbetning i verkstad och ute på rörledningar. Den finns i två storlekar: HC60-80 och HC80-100.

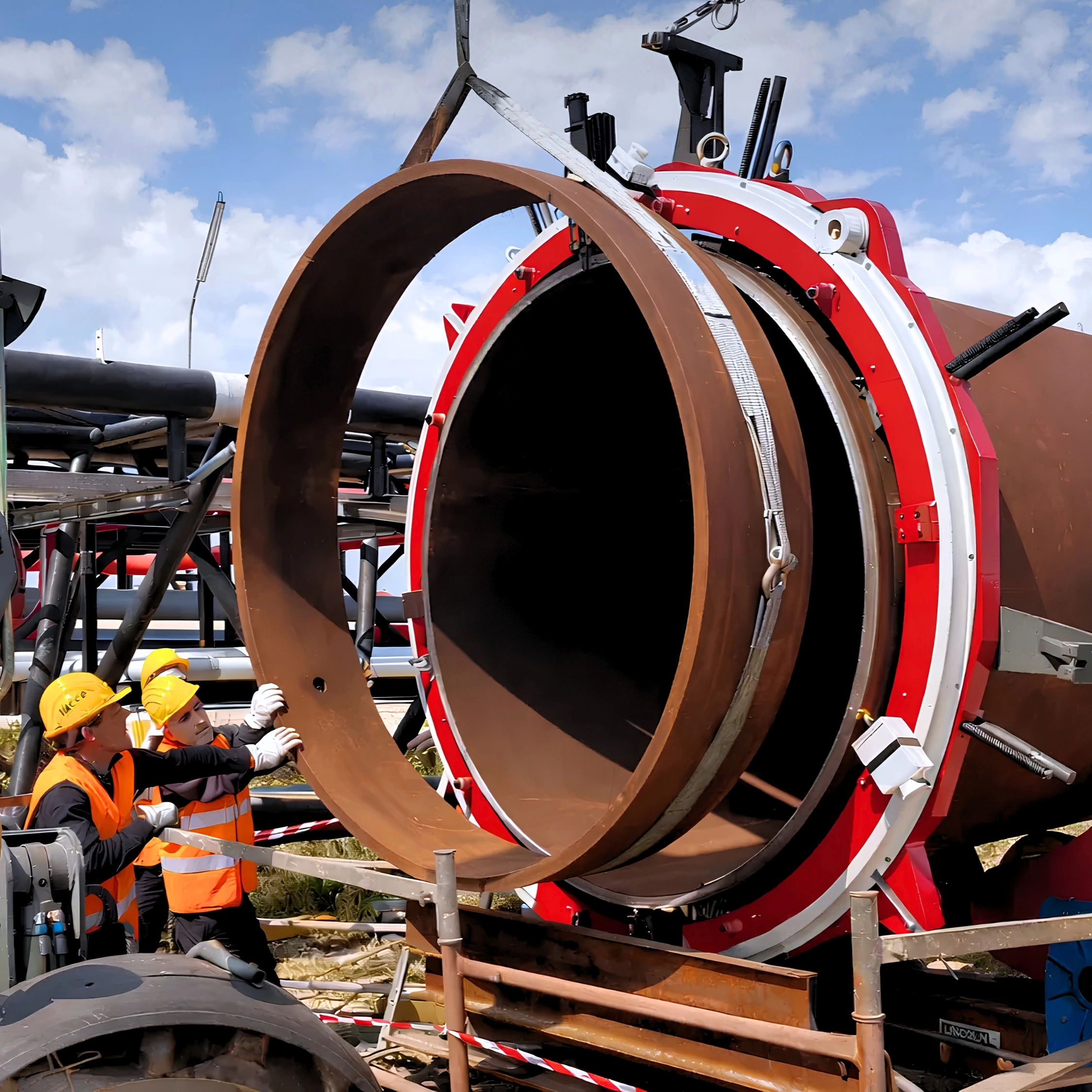

Montering direkt på rörledningen

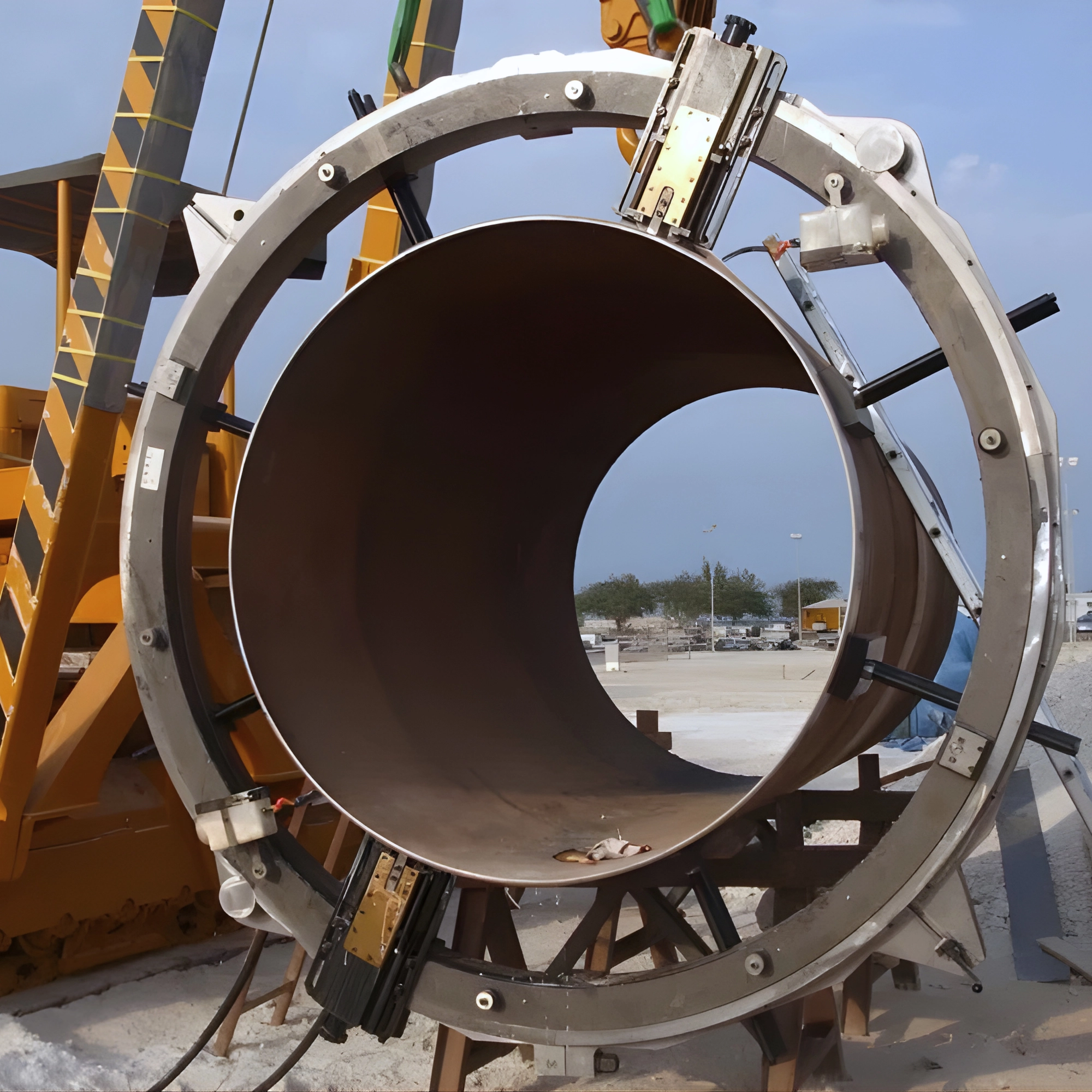

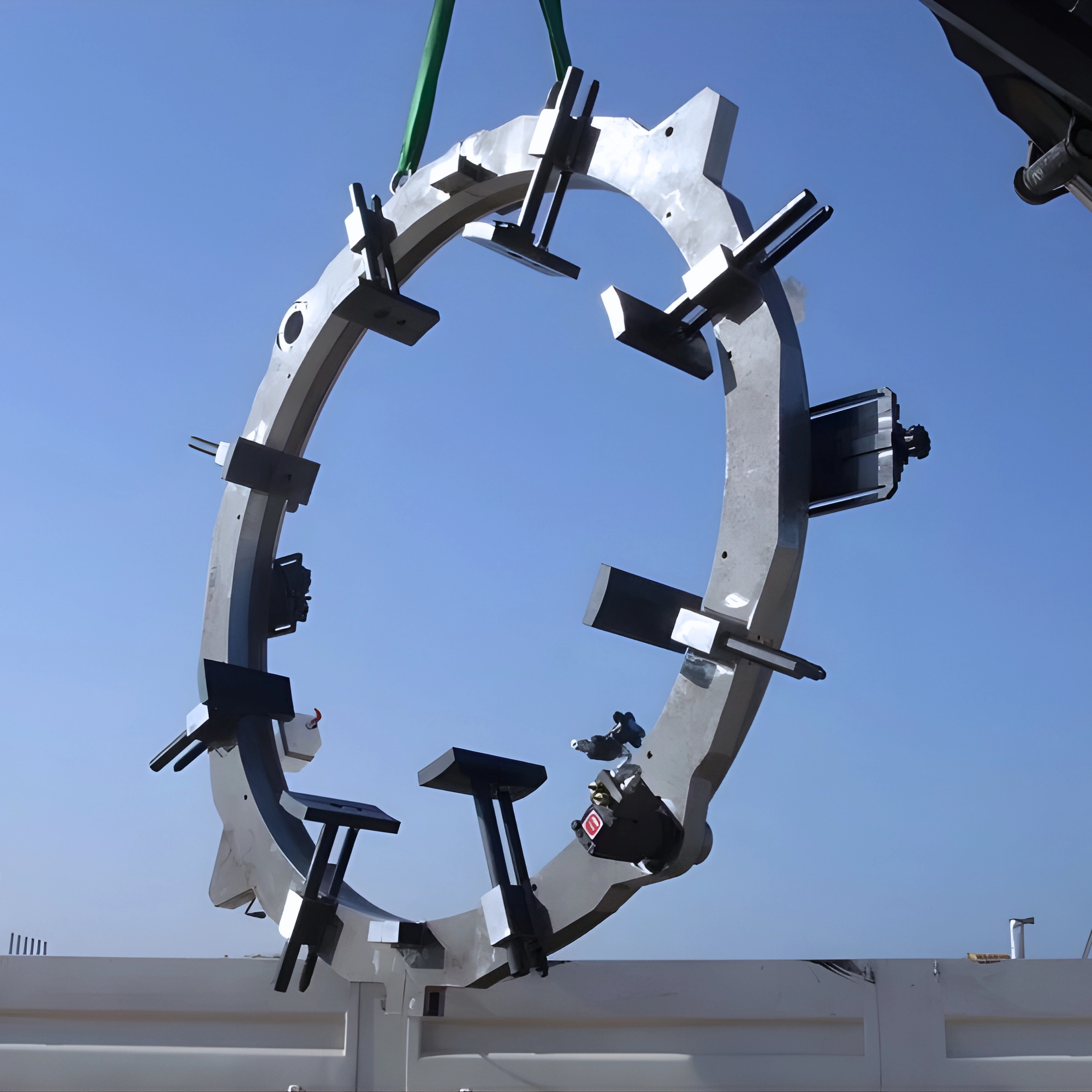

Den öppningsbara clamshell-konstruktionen gör att maskinen kan monteras runt röret på den plats där arbetet ska utföras. Åtta separat justerbara spännpunkter med breda kontaktytor ger infästning runt rörets omkrets.

Inställning med diameterskala och profilföljning

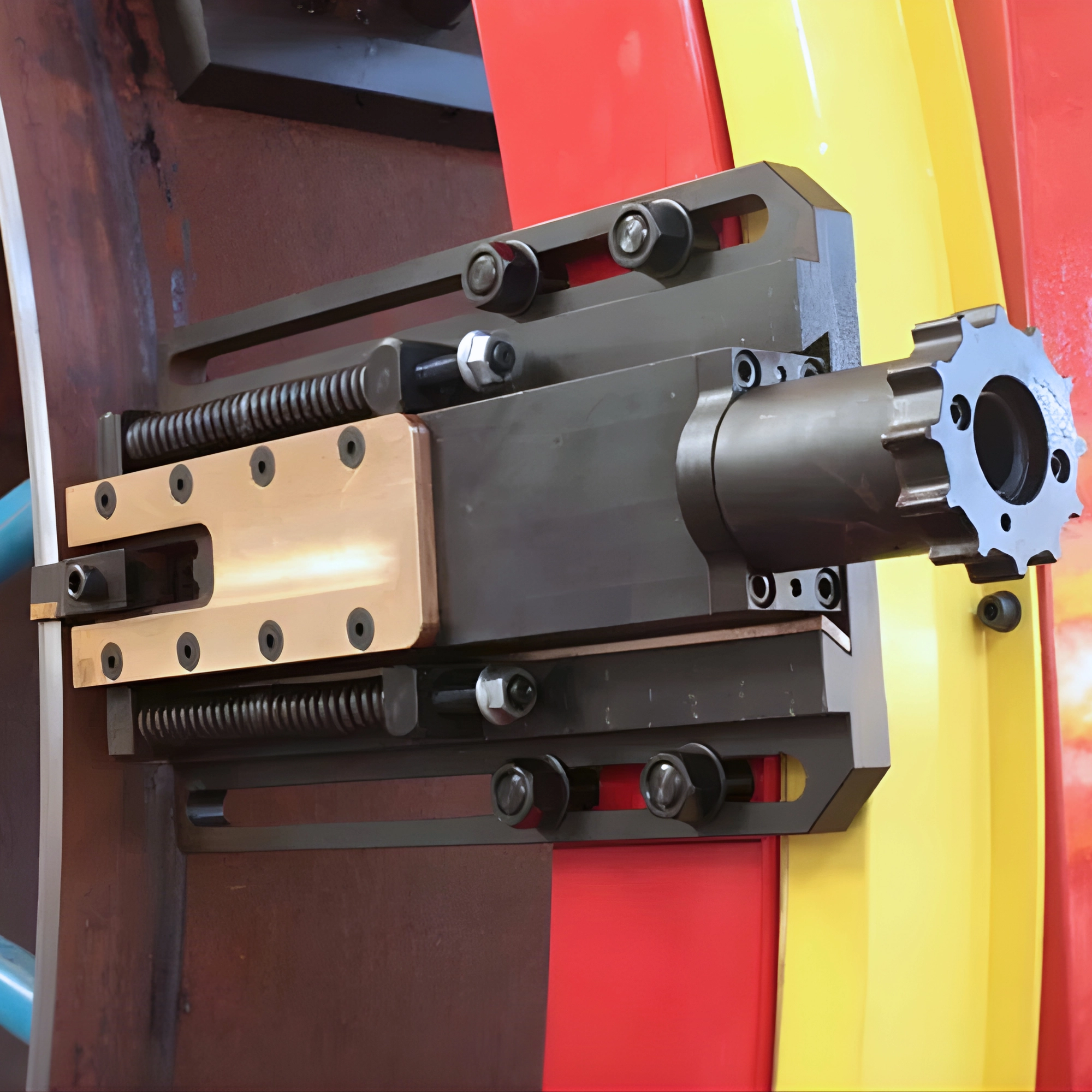

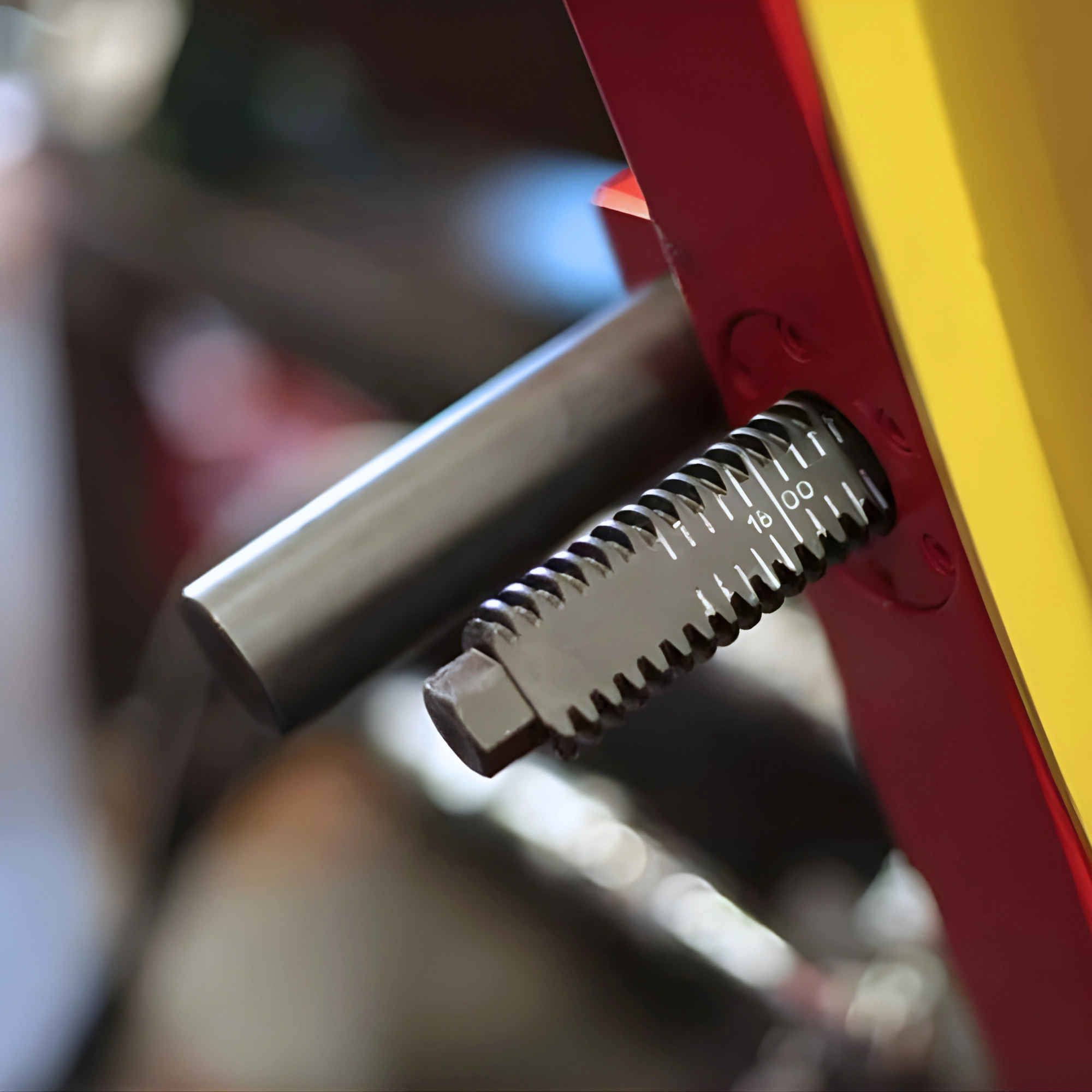

Spännbackarna har en linjär diameterskala som underlättar inställningen. Verktygshållarna följer rörets ytterprofil och kompenserar för ojämnheter och ovalitet under fogberedningen. Verktygsmatningen är automatisk.

Bearbetning av röränden inför svetsning

Med lämpliga verktyg utför Hypercutter kallkapning, fasning, planing och invändig ursvarvning. Verktygen väljs efter material, godstjocklek och den foggeometri som ska bearbetas. Material omfattar kolstål, rostfritt stål, duplex och Inconel.

Två modeller med hydraulisk drift

HC60-80 har fastspänningsområde 1524–2032 mm och HC80-100 har 2032–2540 mm. Båda har 15 kW motoreffekt och 110 mm verktygsslag. Modellernas vikt, vridmoment och tomgångsvarvtal skiljer sig åt och redovisas i specifikationerna.

Fördelar i arbetet

  • Bearbetning av rör upp till 2540 mm ytterdiameter.
  • Montering runt röret där kapningen ska utföras.
  • Individuell inställning av åtta spännpunkter.
  • Profilföljning som hjälper till att hålla fogberedningen jämn vid ovalitet.
Specifikation
Egenskap HC60-80 HC80-100
Fastspänningsområde, ytterdiameter 1524–2032 mm 2032–2540 mm
Bearbetning Kallkapning, fasning, planing och invändig ursvarvning Kallkapning, fasning, planing och invändig ursvarvning
Konstruktion Öppningsbar clamshell-ram Öppningsbar clamshell-ram
Fastspänning Åtta individuellt justerbara spännpunkter Åtta individuellt justerbara spännpunkter
Verktygshållare Profilföljande med automatisk matning Profilföljande med automatisk matning
Drivsystem Hydrauliskt Hydrauliskt
Maskinvikt 2395 kg 2689 kg

Se databladet för måttritning, mått per modell, verktygsslag, hydraultryck, oljeflöde, motoreffekt, vridmoment och varvtal.

Tillbehör

Verktyg och tillval väljs efter modell, material och bearbetning. Följande innebär inte att allt ingår i standardleveransen.

  • Kap- och fasverktyg för aktuellt rörmaterial och godstjocklek.
  • Verktyg för standardfogar och sammansatta foggeometrier.
  • Kundanpassade verktyg enligt specifikation.
