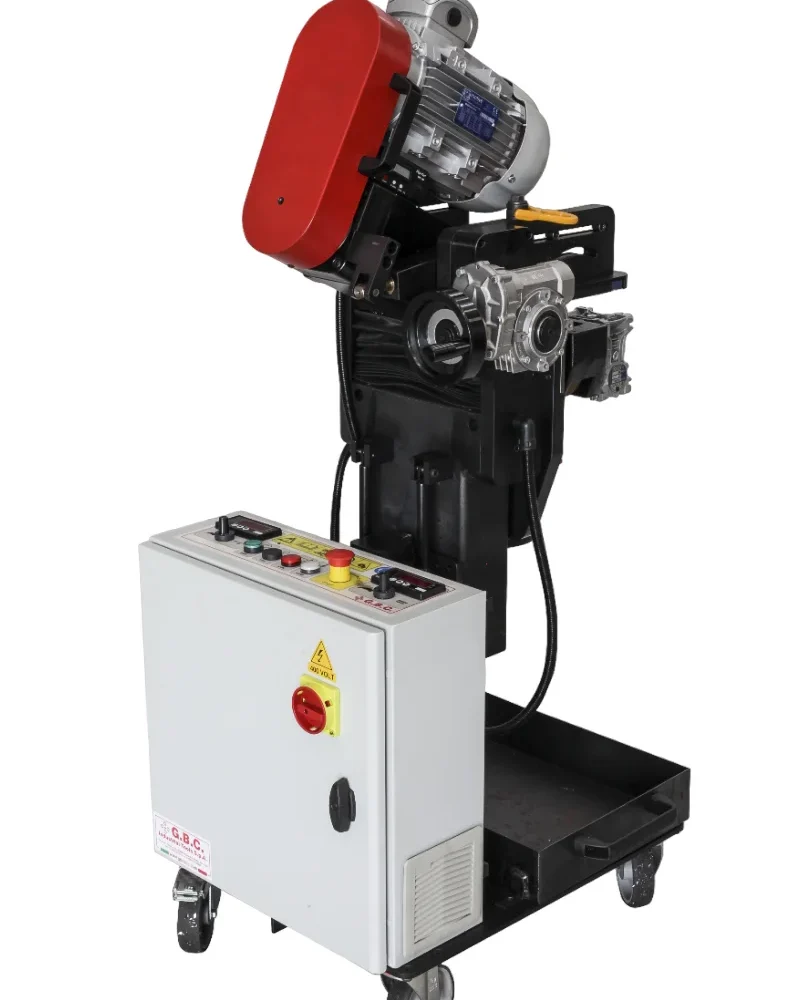

EDGE 80 | Plåtfasmaskin med hög kapacitet för fogberedning | 6–120 mm

EDGE 80 är en plåtfasmaskin utvecklad för fogberedning av plåt i 6–120 mm och är anpassad för krävande produktionsmiljöer inom tung industri. Maskinen fräser exakta faser med en maximal diagonal fas upp till 80 mm och levererar en jämn och spårfri ytfinish.

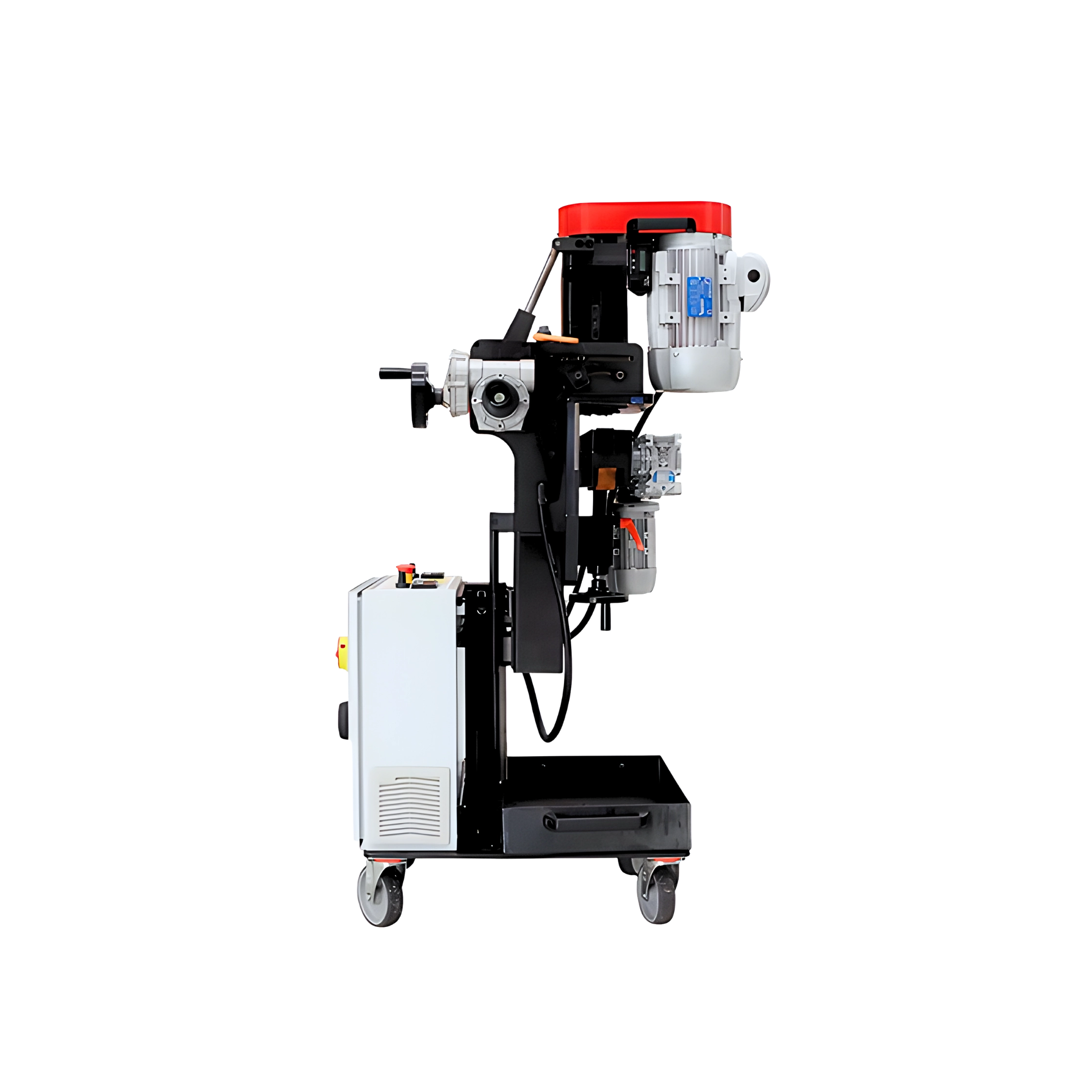

När maskinen är placerad på plåten arbetar den självgående längs plåtkanten, vilket ger stabil bearbetning och hög produktivitet vid fogberedning. EDGE 80 finns även i reverse-utförande.

Hög kapacitet vid fogberedning av tjock plåt

EDGE 80 är konstruerad för effektiv fogberedning av plåt med stora dimensioner. Maskinen kan bearbeta plåttjocklekar från 6 till 120 mm, vilket gör den lämplig för applikationer där kraftfull och repeterbar bearbetning krävs.

Den självgående funktionen gör att maskinen kan bearbeta hela plåtkanten utan kontinuerlig operatörsstyrning, vilket bidrar till jämn kvalitet och effektiv produktion.

Fogberedning med fräskrona för spårfri ytfinish

Bearbetningen utförs med en fräskrona utrustad med utbytbara skär för höga varvtal. Metoden ger en jämn, exakt och spårfri ytfinish och eliminerar normalt behovet av efterbearbetning.

Den steglöst justerbara fräshuvudsenheten gör det enkelt att ställa in fasvinklar mellan 10° och 70° beroende på svetskrav och material.

Möjlighet till J-fas

EDGE 80 kan även utföra J-fas (R6 och R8) i vinklar från 0° till 30°, vilket gör maskinen flexibel för olika typer av svetsförberedelser.

Stabil drift vid variationer i material och underlag

Maskinen är utrustad med flera funktioner som säkerställer stabil bearbetning även vid variationer i arbetsstycket.

EDGE 80 är försedd med:

• plåtdetekterande sensor
• vagn med nytt system för spåntransport
• dämpningssystem som kompenserar för ojämnheter i plåt och underlag

När maskinen är placerad och fixerad på plåten arbetar den självständigt längs hela kanten, vilket ger stabil drift och repeterbar kvalitet i produktionen.

• Plåttjocklek: 6–120 mm
• Max fasdiagonal: 80 mm
• Fasvinkel: Steglöst justerbar 10°–70°
• J-fas: R6 och R8, 0°–30°
• Bearbetning: Fräskrona med utbytbara skär för höga varvtal
• Ytfinish: Slät och spårfri, utan efterbearbetning
• Inställning: Snabb och enkel via två LCD-displayer
• Stabilitet: Plåtsensor, dämpningssystem och spåntransport via vagn
• Drift: Självgående längs plåtkanten efter fastsättning

Varvtalsregulator för fräskrona – Möjliggör justering av varvtal för optimalt resultat vid bearbetning av olika material, inklusive svårbearbetade och höghållfasta stålsorter.

Fräskrona med runda skär – För tillverkning av J-faser med olika radier och geometrier, anpassade efter kundens behov.
