G400 | Fogslipmaskin för rotslipning av tryckkärl

G400 från GBC är en halvautomatisk fogslipmaskin för rotslipning och bearbetning av svetsfogar på tryckkärl och cylindriska arbetsstycken. Maskinen arbetar med en 400 mm slipskiva och elektronisk reglering av anpressningen. Den kan användas på vagn för utvändig cirkulär rotslipning eller monteras på manipulator för fler bearbetningslägen.

Drivsätt: Eldriven

Begär offert

Produktbeskrivning

Fogslipmaskin för rotslipning av tryckkärl

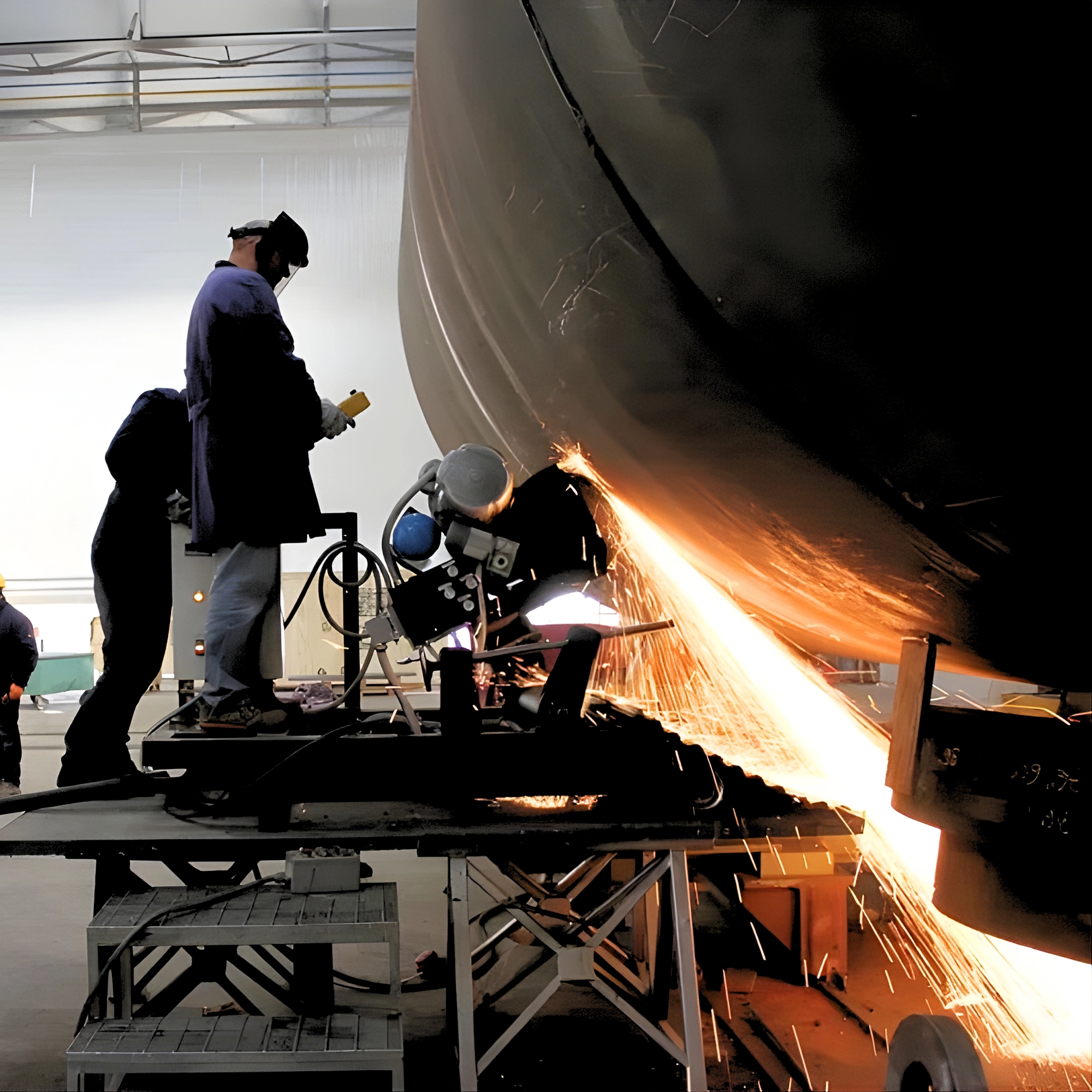

G400 är en halvautomatisk fogslipmaskin för bearbetning av svetsfogar på tryckkärl, tankar och andra cylindriska arbetsstycken. Maskinen används för rotslipning, även kallat back gouging, där material slipas bort från svetsroten inför fortsatt svetsning.

G400 kan även användas för slipning och utjämning av cylindriska ytor samt borttagning av överhöjd på svetssträngar.

Välj uppställning efter svetsfogen

G400 finns i olika utföranden beroende på var fogen sitter och hur arbetsstycket ska bearbetas.

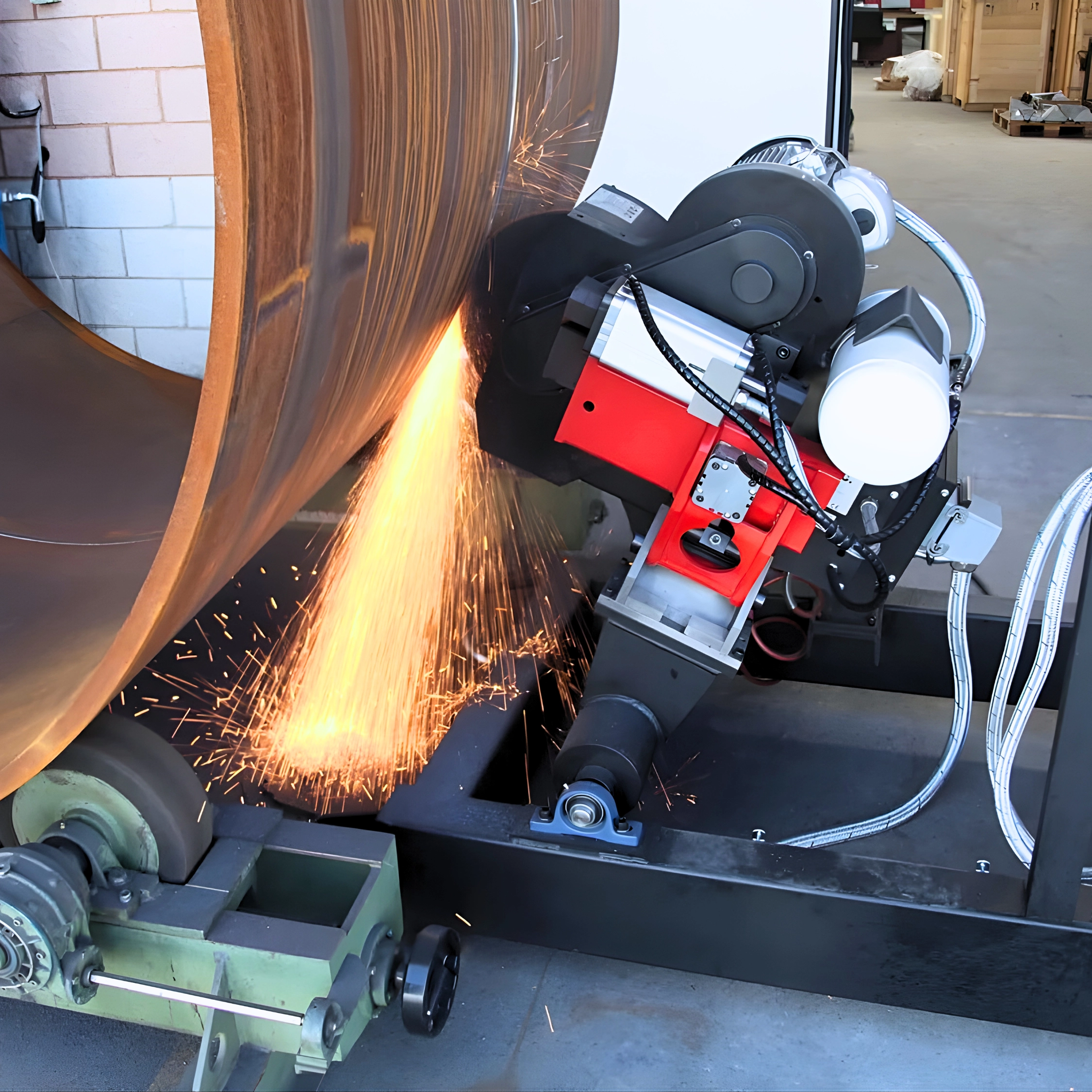

På vagn används maskinen för utvändig rotslipning av cirkulära svetsfogar. Vagnen finns som tillval.

På manipulator kan sliphuvudet användas för cirkulär och längsgående bearbetning. Invändig bearbetning är möjlig när arbetsstyckets dimensioner ger tillräcklig åtkomlighet. Ett vridkranskit möjliggör rotation av sliphuvudet genom 360°.

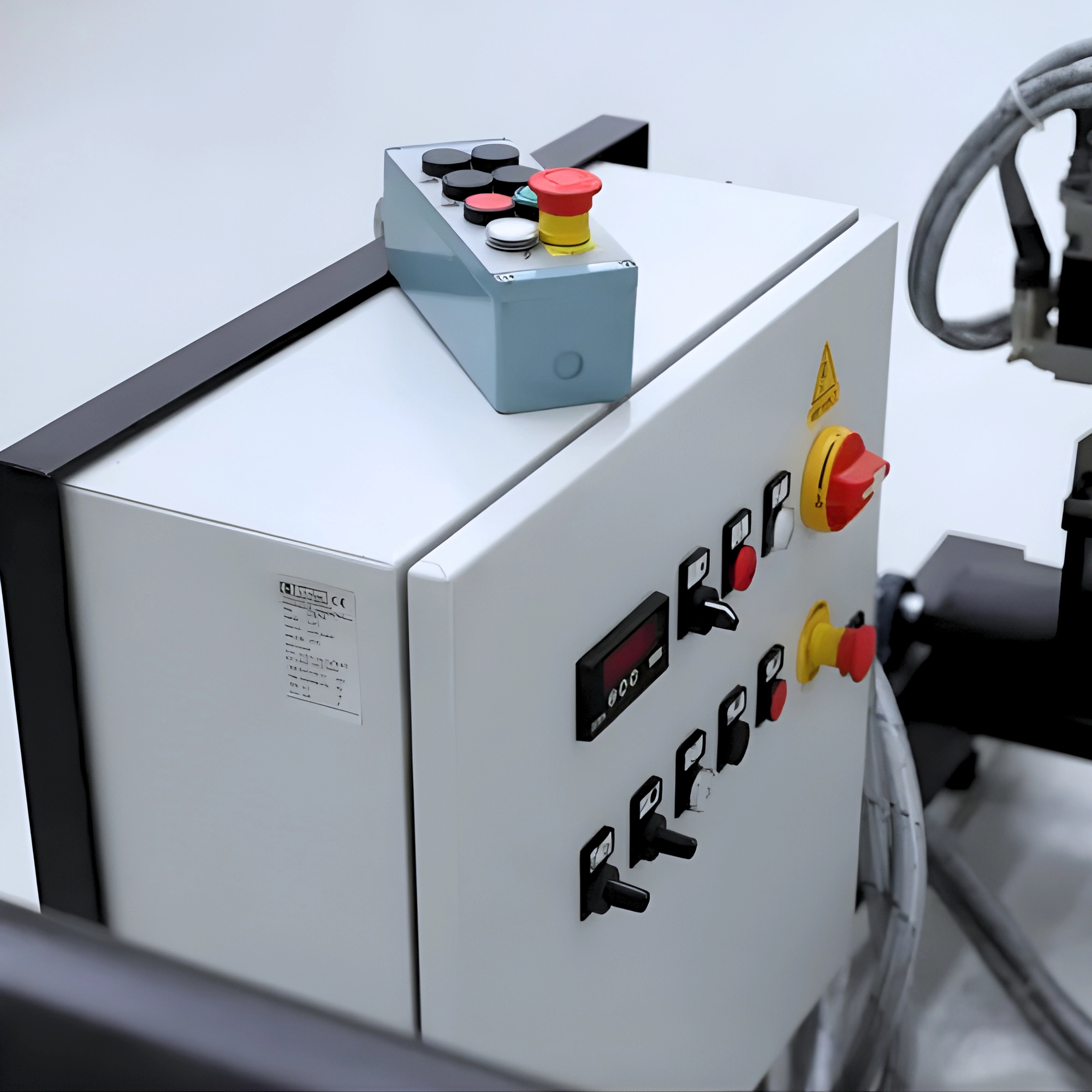

Elektronisk reglering av anpressningen

Anpressningen under materialavverkningen regleras elektroniskt. Funktionen ger möjlighet att kontrollera sliphuvudets belastning mot arbetsstycket.

G400 har en slipskiva på 400 mm och är avsedd för flera slipskivetjocklekar. Valet av skiva och maskinutförande behöver anpassas till materialet, svetsfogen och den bearbetning som ska utföras.

Fördelar i arbetet

  • Bearbetar svetsroten inför fortsatt svetsning.
  • Kan även avlägsna överhöjd på svetssträngar.
  • Olika uppställningar för cirkulära och längsgående svetsfogar.
  • Möjlighet till invändig bearbetning med lämplig uppställning och åtkomlighet.
  • Elektronisk reglering av anpressningen under slipningen.
Specifikation
Egenskap Specifikation
Tillverkare GBC
Modell G400
Maskintyp Halvautomatisk fogslipmaskin
Användningsområde Rotslipning, slipning av cylindriska arbetsstycken och borttagning av överhöjd på svetssträngar
Drivsätt Eldriven
Spänning 400 V
Huvudmotorns effekt 9 kW
Anpressningsmotorns effekt 0,37 kW
Tvärmatningsmotorns effekt 0,37 kW
Angiven totaleffekt 10 kW
Sliphuvudets tvärgående slaglängd 160 mm
Sliphuvudets slaglängd i anpressningsriktningen 140 mm
Slipskivans varvtal 3 200 varv/min
Slipskivans diameter i produktbeskrivningen 400 mm
Slipskivans maximala tillåtna diameter 410 mm
Slipskivans centrumhål 60 mm
Tillåtna slipskivetjocklekar 8, 10, 12, 14 och 16 mm
Slipskivans periferihastighet 65 m/s, med intakt slipskiva
Sliphuvudets vridning höger/vänster 5°, med intakt slipskiva
Sliphuvudets sidolutning 5° åt vänster
Sliphuvudets lutning på vagn 0–45°
Slipdjup 0–120 mm, med intakt slipskiva
Anpressningskraft 150 N
Arbetsstyckets periferihastighet vid rotation 500–2 000 mm/min
Angivet optimalt hastighetsområde 1 000–2 000 mm/min
Avverkningskapacitet i kolstål 0,080 kg/min under optimala förhållanden
Sliphuvudets vikt 180 kg
Vikt inklusive vagn 500 kg
Tillbehör

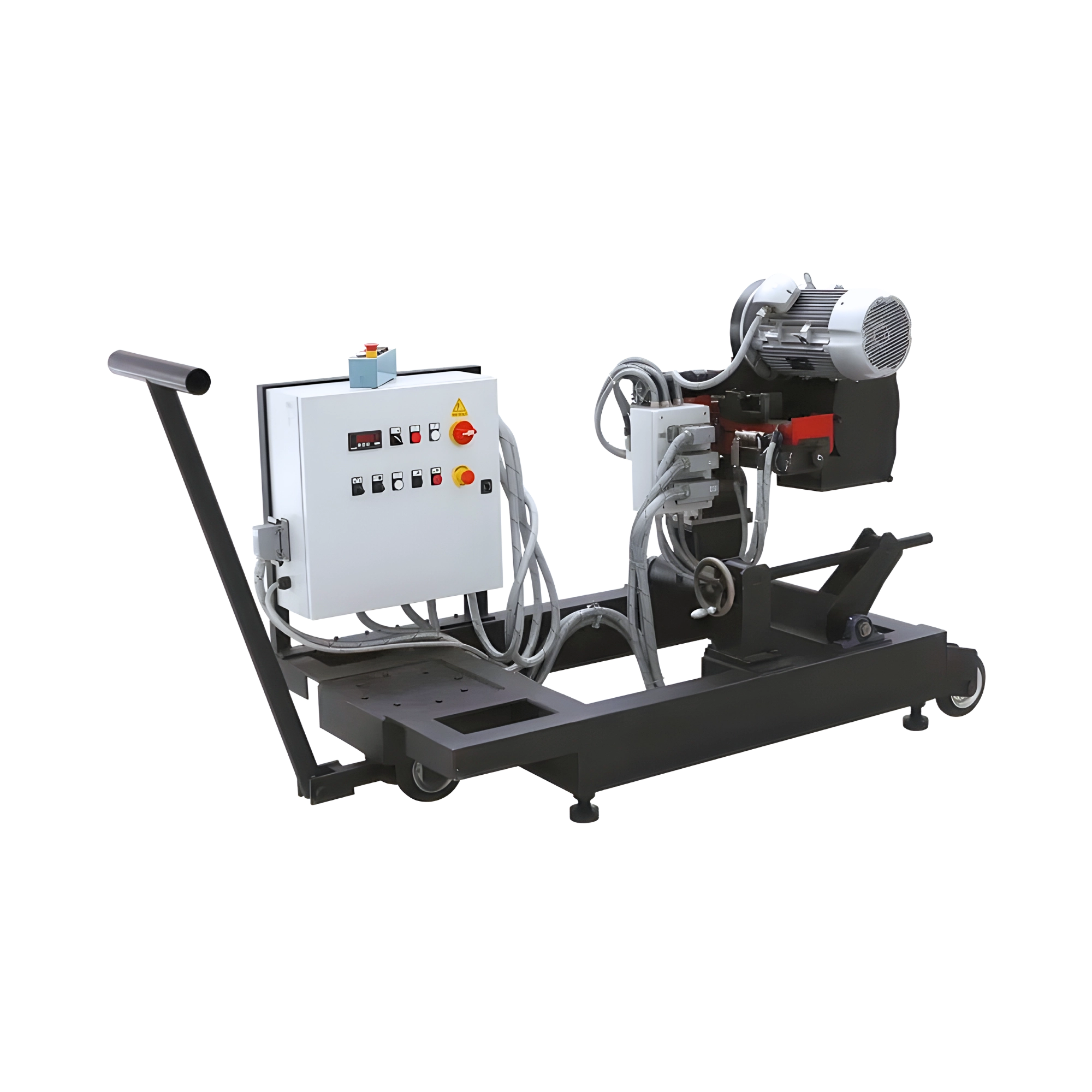

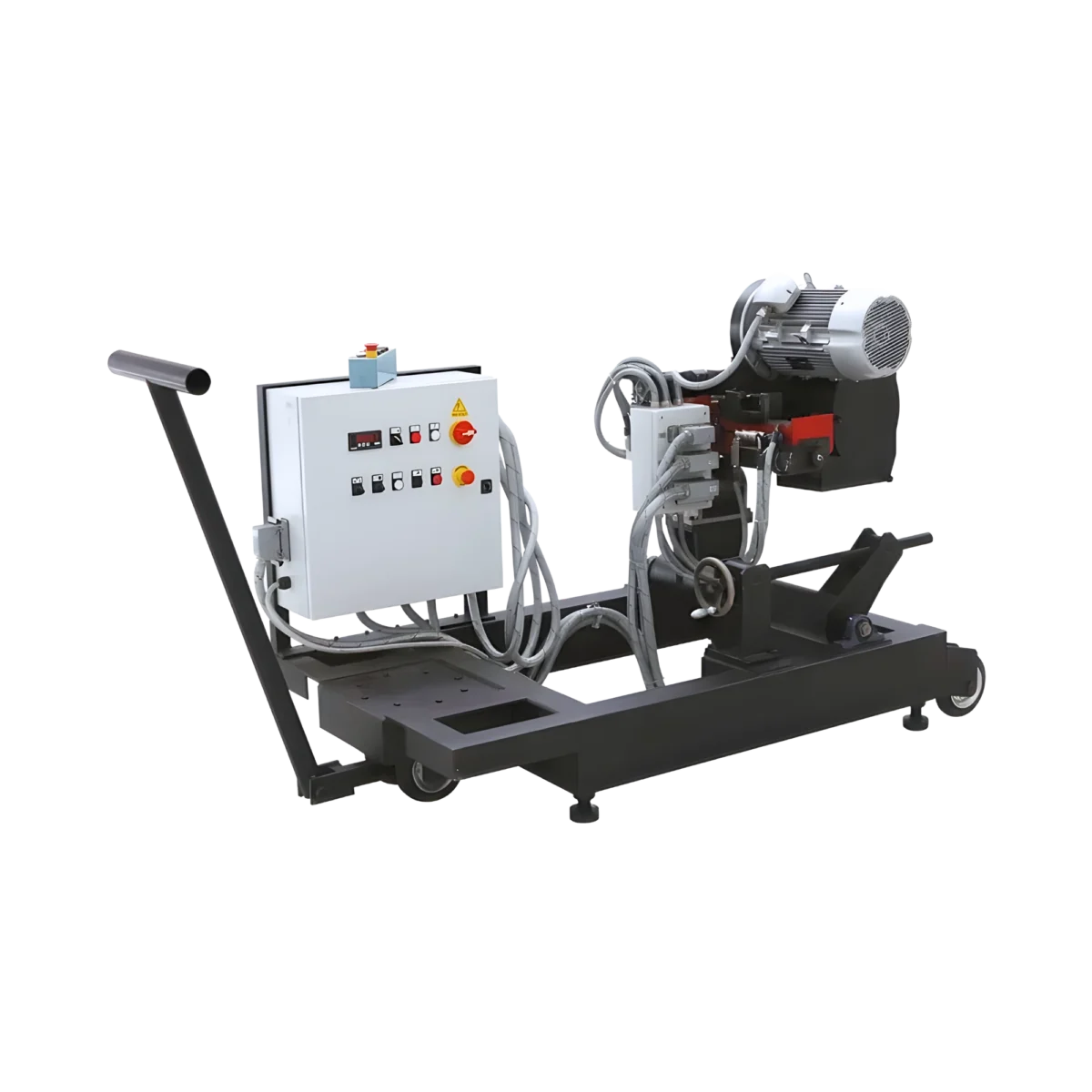

Vagn för utvändig cirkulär rotslipning

Vagnen används när G400 ska bearbeta cirkulära svetsfogar på utsidan av ett cylindriskt arbetsstycke. Den finns som tillval.

Montering på manipulator

Sliphuvudet kan monteras på manipulator för cirkulär och längsgående bearbetning. Uppställningen anpassas efter arbetsstyckets form och behovet av invändig eller utvändig åtkomst.

Vridkranskit för sliphuvudet

Ett vridkranskit möjliggör 360° rotation av sliphuvudet. Utförandet specificeras tillsammans med uppställningen på manipulator.

Slipskivor till G400

G400 är avsedd för slipskivor med maximalt 410 mm diameter och 60 mm centrumhål. Tillåtna tjocklekar är 8, 10, 12, 14 och 16 mm.

Kontakta oss för val av slipskiva till materialet och den fogprofil som ska bearbetas.
