Rörfasmaskiner – så väljer du rätt fasmaskin för rör
Rörfasmaskiner används för att bearbeta rörändar inför svetsning, montage och underhåll. Med rätt maskin får röret en jämn och repeterbar fas, vilket påverkar både passform, svetsinträngning och slutresultat i konstruktionen.
Fasning av rör är ett avgörande moment inom många delar av industrin. Kvaliteten på fasen påverkar hur väl röret passar mot nästa komponent och hur kontrollerat svetsarbetet kan utföras. Därför behöver valet av maskin utgå från rördimension, material, arbetsmiljö och vilken typ av bearbetning som ska göras.
Manuella metoder, som slipning eller skärbränning, kan vara tidskrävande och svåra att upprepa med samma precision varje gång. En fasmaskin för rör bearbetar i stället rörets kant mekaniskt och kallt. Det ger en jämn fas och minskar behovet av efterbearbetning.
I den här guiden går vi igenom hur rörfasmaskiner fungerar, vilka huvudtyper som finns och när de används i praktisk produktion.
Vad är rörfasmaskiner?
Rörfasmaskiner används för att bearbeta rörets ände inför svetsning eller underhållsarbete. Maskinen kan skapa rätt fogform, ta bort grader och utföra precisionsbearbetning på både insidan och utsidan av röret.
Utöver klassisk fasning används rörfasmaskiner ofta vid service och reparation av processutrustning. De kan till exempel användas vid omtubning av värmeväxlare och pannor, där maskinen svarvar bort gamla svetsförband eller borrar ur material mellan tub och gavel för att förenkla tubbyten.
Rörfasmaskiner finns i flera storlekar och kan normalt hantera rördimensioner från 12,5 mm upp till cirka 1016 mm. Därför fungerar de både i mindre rörsystem och i större industriella installationer.
Så fungerar en fasmaskin för rör
En fasmaskin för rör spänns fast mot röret och bearbetar röränden med skärande verktyg. Beroende på maskintyp kan fastspänningen ske invändigt eller utvändigt. Valet påverkas framför allt av rördimension, åtkomst, material och krav på rörets ytor.

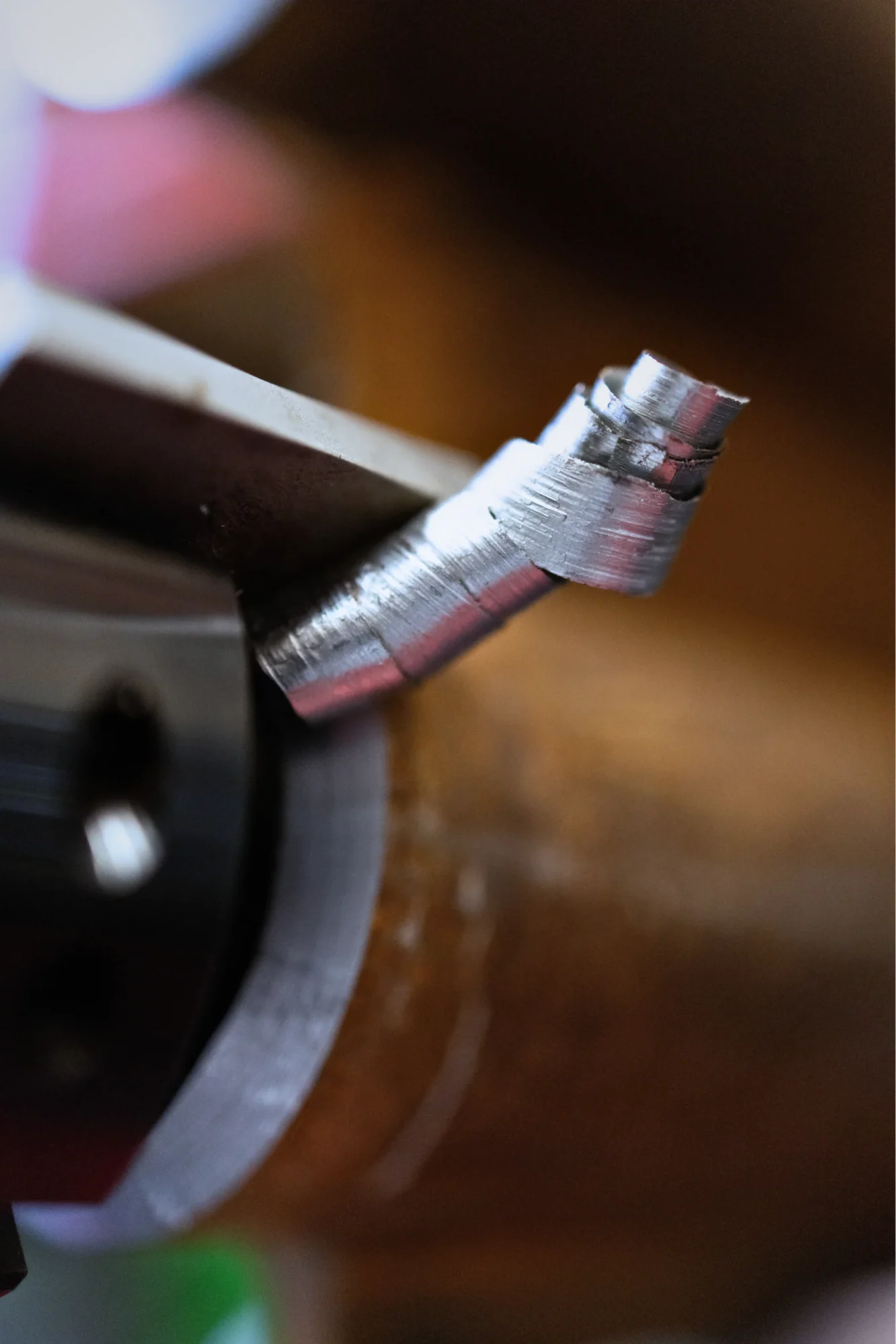

Vid mekanisk kallbearbetning avlägsnar maskinen material från röränden utan att använda värme. Det ger bättre kontroll över geometri och fasvinkel än många manuella metoder. Samtidigt blir resultatet mer repeterbart, vilket är viktigt när flera rör ska bearbetas på samma sätt.
Tre vanliga typer av rörfasmaskiner
Det finns tre huvudsakliga typer av rörfasmaskiner. De är anpassade för olika arbetssituationer, rördimensioner och krav på åtkomst.
Rörfasmaskin med invändig fastspänning
En rörfasmaskin med invändig fastspänning är den vanligaste maskintypen. Den använder tre expanderande spännbackar som håller fast maskinen inuti röret. På så vis centreras maskinen i röret och fasningen blir jämn och exakt.
Den här typen passar många vanliga arbeten där rörets insida kan användas för fastspänning och där operatören behöver en stabil bearbetning inför svetsning.
Rörfasmaskin med utvändig fastspänning
En rörfasmaskin med utvändig fastspänning klämmer fast utanpå röret med tre spännbackar. Den används när rörets insida inte ska påverkas eller när det finns särskilda ytkrav.
Den här lösningen passar exempelvis vid hantering av livsmedel eller rörsystem till vissa kemiska processer, där man vill undvika märken eller skador på rörets insida.
Clamshell kap- och fasmaskin
En clamshell är en kap- och fasmaskin som kan kapa och/eller fogbereda rör i samma bearbetning. Maskinen är konstruerad i två halvor som kan delas och placeras runt en befintlig rörledning.
Clamshell används främst när delar av rör eller flänsförband behöver bytas ut. Eftersom maskinen kan monteras mitt på en rörledning lämpar den sig väl för underhållsarbete, reparation och bearbetning på plats.
När ska du välja vilken rörfasmaskin?
Valet av rörfasmaskin beror på hur röret ser ut, var arbetet ska utföras och vilka krav som finns på bearbetningen. Vid normal fasning av öppna rörändar används ofta en maskin med invändig fastspänning. Om rörets insida inte får påverkas kan en maskin med utvändig fastspänning vara ett bättre val.
Vid arbete på befintliga rörledningar, där röret inte kan flyttas till en verkstad, används ofta en clamshell-maskin. Den gör det möjligt att kapa och fogbereda direkt på plats.
Genom att välja rätt maskintyp från början blir bearbetningen mer kontrollerad. Det minskar risken för ojämna faser, onödig efterbearbetning och tidsförluster i produktionen.
