Rörstativ för industri – typer och hur du väljer rätt lösning

Valet av rörstativ handlar i praktiken om fyra saker: belastning, arbetsmoment, arbetsmiljö och material. Kombinationen av dessa avgör vilken typ av stativ och vilken topp (support head) som krävs för att arbetet ska fungera effektivt och säkert.

Ett modernt rörstativ är inte en statisk produkt. Med utbytbara toppar kan samma stativ användas för flera olika moment, från kapning och fasning till svetsning och hantering.

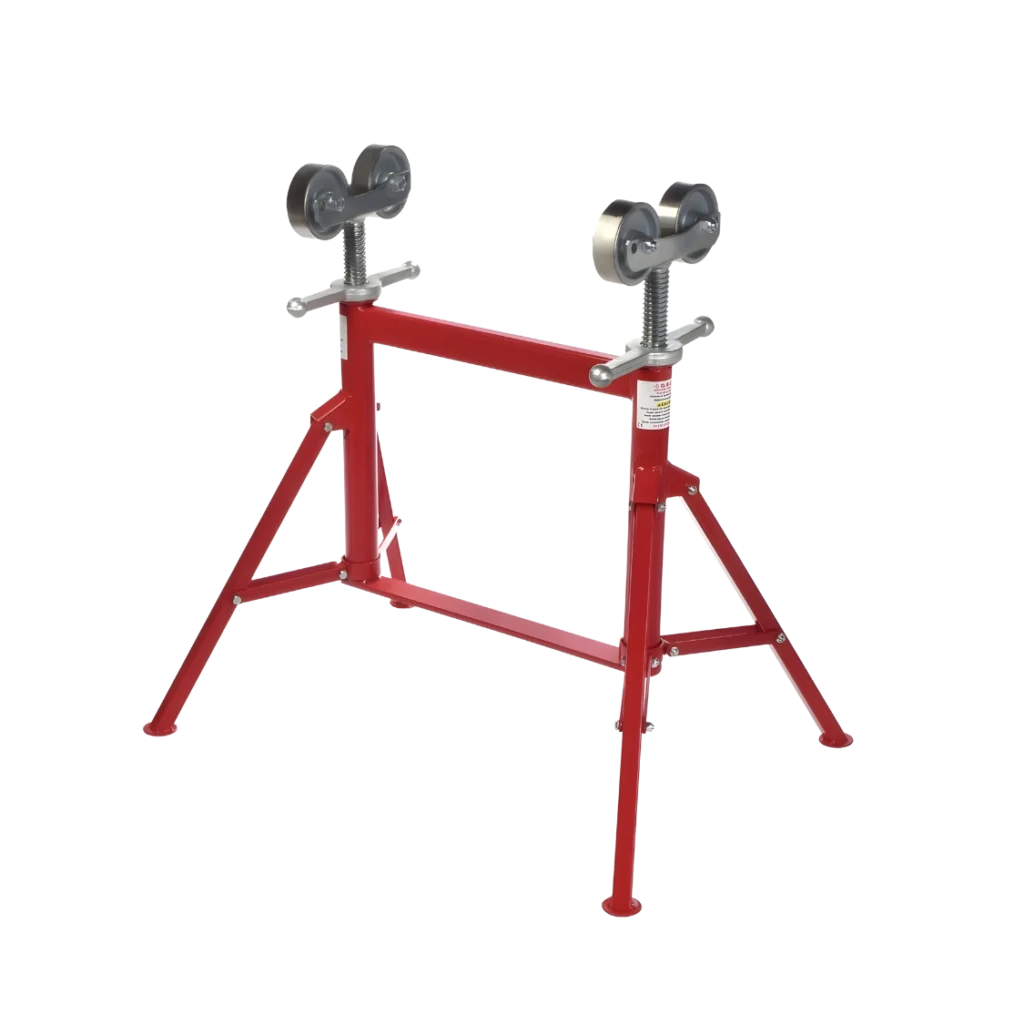

PJ4 Multi Stand rörstativ med dubbel höjdjustering och robust konstruktion för tung rörhantering.

Varför rätt rörstativ är avgörande

Ett rör som inte är korrekt uppstött rör sig – även om det inte syns direkt. Vid kapning eller fasning räcker små förskjutningar för att påverka både vinkelriktighet och fasens jämnhet, vilket i sin tur påverkar svetsresultatet.

Instabilitet leder dessutom till vibrationer som:

  • ökar verktygsslitage
  • försämrar toleranser
  • förlänger bearbetningstiden

Men det handlar inte bara om precision. Ett stativ med för låg kapacitet innebär en reell säkerhetsrisk, särskilt vid hantering av stora och tjockväggiga rör.

Samtidigt är det lätt att underskatta toppens betydelse. Fel typ av topp kan skapa friktion, försvåra hantering och i vissa fall skada materialet.

Fyra frågor som avgör valet

Att välja rätt rörstativ handlar i praktiken om att besvara fyra frågor:

  1. Hur tungt är röret?
  2. Vad ska göras – stöd, rotation eller förflyttning?
  3. Arbetar du i verkstad eller ute på site?
  4. Vilket material har röret?

Belastning – börja alltid med vikten

Det första steget är att fastställa den faktiska vikten på röret. Det är en vanlig miss att utgå från diameter, när det i praktiken är godstjockleken som avgör.

En enkel tumregel är att:

  • beräkna totalvikten
  • fördela den över antalet stativ
  • säkerställa att varje stativ ligger inom kapacitet – med marginal

Tubecks sortiment täcker flera nivåer beroende på applikation:

  • PJ1 – kompakt lösning upp till ca 450 kg
  • PJ3 – upp till 1 000 kg, stabil bas för verkstad och site
  • PJ4 – upp till 2 000 kg, för större rördimensioner
  • PJQ – upp till 2 500 kg, för tunga industriapplikationer

Skillnaden ligger inte bara i kapacitet, utan i stabilitet och användningsområde.

PJQ Quattro Heavy Duty rörstativ med rullhuvud och hjul för tung hantering och transport av rör.

Funktion är stöd, rotation eller rörelse

När belastningen är definierad handlar nästa steg om vad stativet faktiskt ska göra.

Vid kapning och fasning är stabilitet avgörande. Här används normalt V-stöd, som centrerar röret och håller det i position. För större dimensioner finns kraftigare varianter som klarar högre belastning och bredare rör.

Vid svetsning förändras behovet. Då behöver röret kunna roteras kontrollerat utan att höjden förändras. Rulltoppar löser detta genom att ge jämn rotation med låg friktion – en förutsättning för jämn svets.

När röret istället ska förflyttas längs sin längd, till exempel vid flera snitt eller positionering, används kulöverföringar. De möjliggör rörelse i flera riktningar utan att stativen behöver flyttas.

Sammanfattningsvis:

  • V-stöd → stabilitet vid bearbetning
  • rulltoppar → kontrollerad rotation vid svetsning
  • kulöverföringar → smidig förflyttning

Verkstad eller site – olika krav i praktiken

Valet av stativ påverkas tydligt av arbetsmiljön.

I verkstad är förutsättningarna kontrollerade. Här prioriteras precision, stabilitet och justerbar höjd. Stativ som PJ4 används ofta i kombination med tillbehör som rullstöd (RPS4) för att skapa en stabil uppställning över längre sträckor.

På site är kraven annorlunda. Underlaget är ofta ojämnt och arbetet kräver snabb uppställning. Här blir egenskaper som:

avgörande för att arbetet ska fungera effektivt.

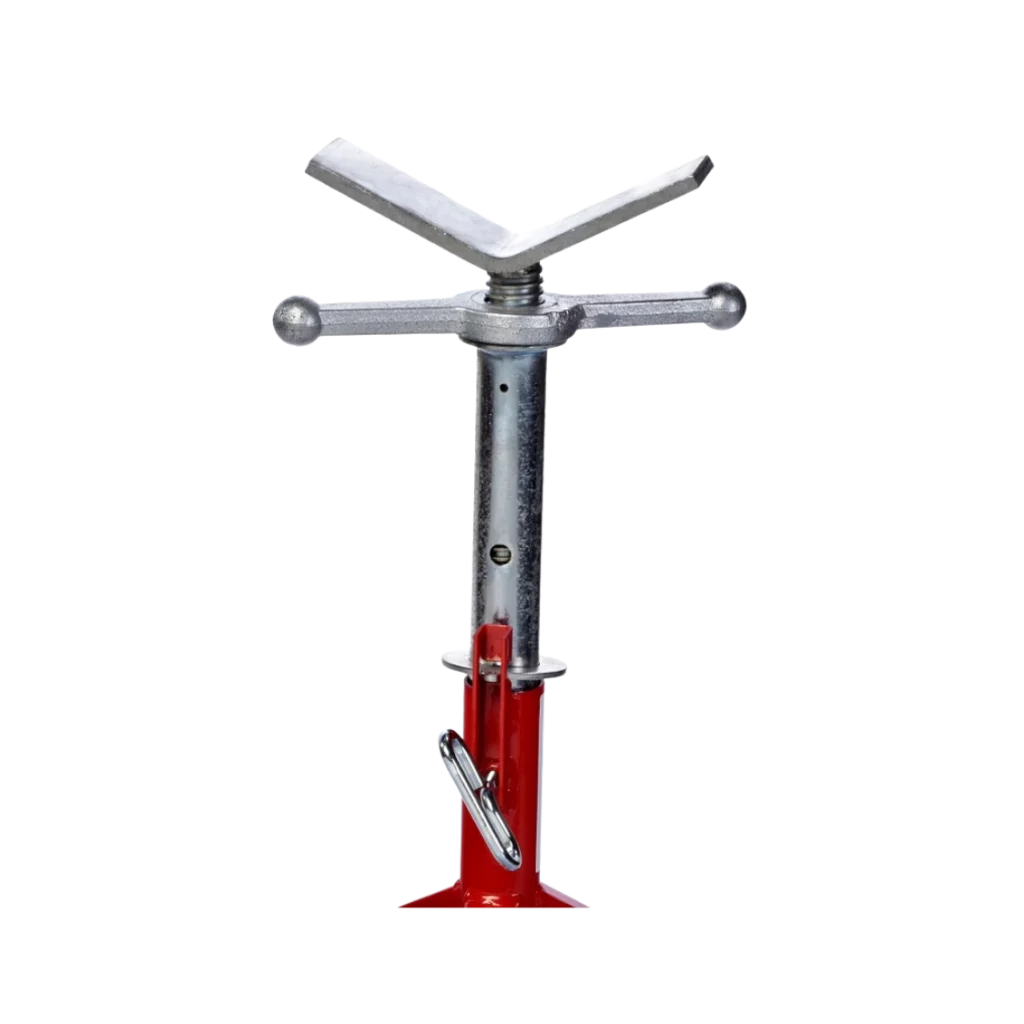

PJ3 rörstativ i boxprofil med justerbart huvud, utformat för stabilt stöd av rör vid montering och svetsning.

Material är en teknisk detalj som påverkar resultatet

Materialvalet styr vilken typ av kontakt som är acceptabel.

Vid arbete med rostfritt, duplex eller nickelbaslegeringar kan kontakt med kolstål orsaka kontaminering. Det kan i sin tur leda till korrosion – ofta först efter att komponenten tagits i drift.

För att undvika detta används:

  • nylonhjul (NWK-serien)
  • polyuretanhjul (PWK-serien)
  • eller rostfria komponenter (SS-versioner)

Detta är inte en detalj – utan en avgörande parameter i många applikationer.

Se alla tillbehör här

Flexibilitet är en bas med flera funktioner

En av de största styrkorna i GBC:s system för rörstöd är kompatibiliteten mellan modeller och tillbehör.

Toppar som V-stöd, rullar och kulöverföringar kan snabbt bytas mellan stativ som PJ1, PJ3, PJ4 och RPS4. Det innebär att samma utrustning kan anpassas till olika moment utan att hela stativet behöver bytas.

Resultatet blir:

  • färre komponenter att hantera
  • snabbare omställning
  • enklare arbete för operatören

När behövs en Pipe Buggy?

Rörstativ används för att bära, inte för att transportera.

Vid förflyttning är det vanligt att rör dras längs golvet, vilket riskerar att skada ytan och skapa säkerhetsproblem. Pipe Buggy är utvecklad för detta moment och gör det möjligt för en operatör att lyfta och transportera rör upp till 450 kg på ett kontrollerat sätt.

Pipe Buggy ersätter inte rörstativen, utan är ett komplement.

Sammanfattning

Rätt rörstativ handlar om att matcha fyra faktorer:

  • belastning
  • funktion
  • arbetsmiljö
  • material

När dessa stämmer får du inte bara en stabil uppställning, utan en process som fungerar – från kapning till färdig svets.
