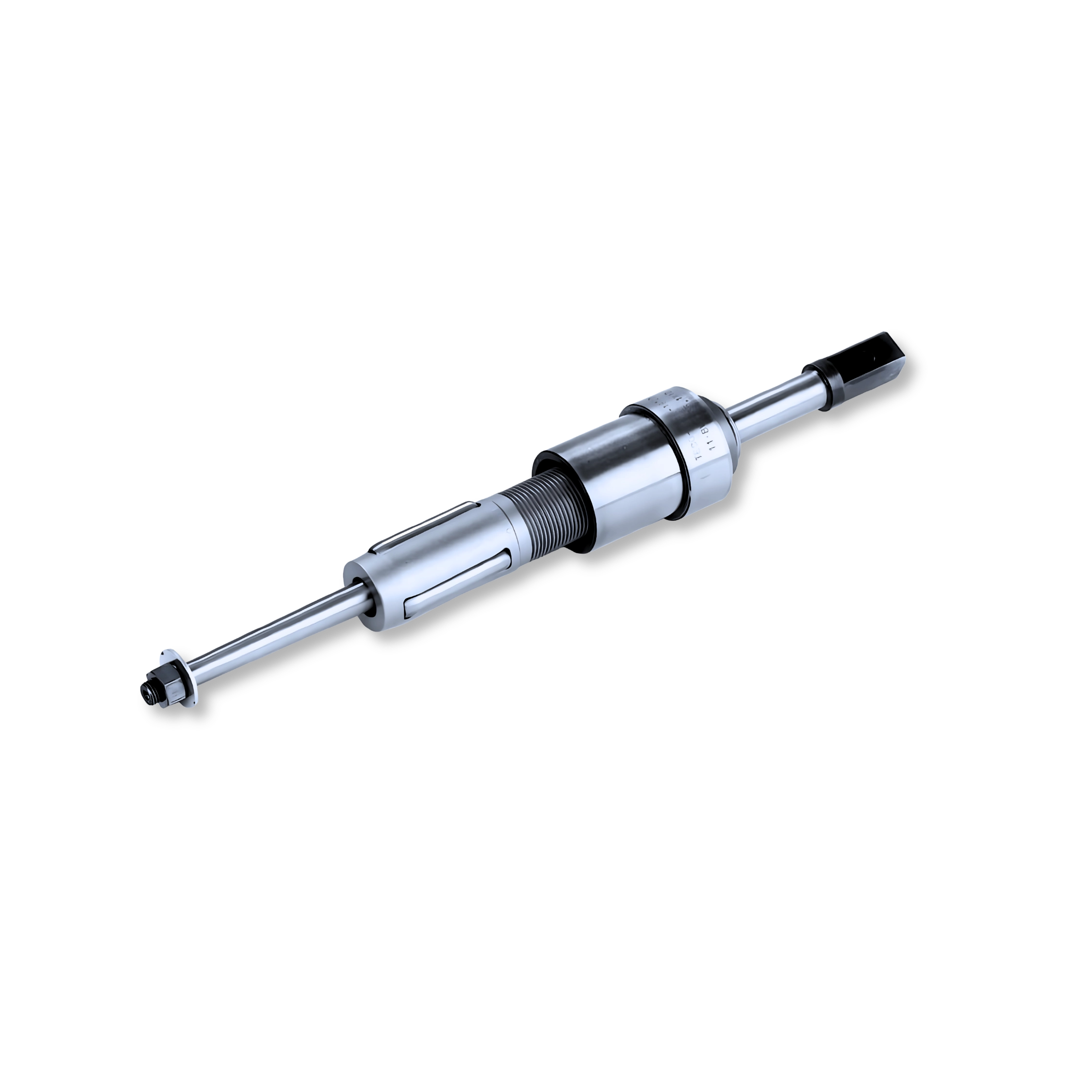

Tubvals CH-8012 | Förlängt Tubeexpanderverktyg | 34.5 – 101.6 mm
Detta valsverktyg från TECO är ett precisionsverktyg för kontrollerad expansion av värmeväxlarrör i rörplattor. Anpassat för rör med innerdiameter 34,5–101,6 mm.
Begär offert
Be om offert
Produktbeskrivning
Förlängd Tube Expander från TECO
I värmeväxlare och kondensorer är förbandet mellan rör och rörplatta avgörande för anläggningens täthet och livslängd. Om rören inte expanderas korrekt kan det leda till läckage, vibrationer eller materialutmattning över tid.
CH 8012 Tube Expander från TECO är ett mekaniskt rörutvidgningsverktyg som används för att expandera rör mot rörplattans hålvägg. Resultatet blir ett starkt och tätt rörförband utan behov av svetsning.
Verktyget är konstruerat för att ge jämn och kontrollerad expansion längs hela expansionszonen, vilket minskar risken för överexpansion och skador på både rör och rörplatta.
Med en rullängd på 57,1 mm lämpar sig modellen väl för många typer av värmeväxlare och kondensorer inom processindustri, energi och kylsystem.
Konstruktionen gör det möjligt att uppnå repeterbara resultat, vilket är viktigt vid både nyinstallation och servicearbete där många rör ska expanderas med samma kvalitet.
När används ett rörutvidgningsverktyg?
Ett tube expander-verktyg används när rör ska fästas mekaniskt i en rörplatta i exempelvis:
- värmeväxlare
- kondensorer
- kylsystem
- processutrustning
Genom att expandera röret pressas det ut mot rörplattans hålvägg och bildar ett stabilt mekaniskt förband.
Viktiga egenskaper
Kontrollerad rör-expansion – Mandrel och rullar arbetar tillsammans för att expandera röret jämnt mot rörplattan.
Stabil expansionszon – Rullängden 57,1 mm ger en jämn expansion över en tillräckligt stor kontaktyta.
Brett storleksintervall – Verktyget täcker rördimensioner från 34,5 mm till 101,6 mm innerdiameter.
Anpassningsbart system – Olika rullsats och mandrel finns för olika rördimensioner och godstjocklekar.
Specifikation
Modell: CH 8012
Typ: Tubutvidgningsverktyg
Tubdimension (innerdiameter): 34,5 – 101,6 mm
Rullängd: 57,1 mm
Fyrkantsfäste för maskin: 19 mm eller 25 mm beroende på dimension
Tubplattans tjocklek:
Min: 6,35 mm
Max: 95,25 mm
Komponenter i systemet:
- Expanderkropp
- Rullsats
- Mandrel
